Układanie płyt na tarasie wentylowanym - zasady montażu

Układanie płyt na tarasie wentylowanym a na tarasie tradycyjnym to dwie zupełnie inne typy montażu. Warto wiedzieć, na co zwrócić uwagę przed przystąpieniem do montażu

Płyty na tarasie wentylowanym

Układanie płyt na wspornikach regulowanych to podstawowy etap wykonania tarasu wentylowanego. Chociaż sam montaż, określany jako „suchy”, jest prostszy od systemów klejonych, wymaga zachowania określonych zasad technicznych.

Układanie płyt na tarasie wentylowanym polega na punktowym podparciu płyt tarasowych na regulowanych lub stałych wspornikach, bez trwałego łączenia z podłożem.

Poniżej przedstawiamy, jak prawidłowo przebiega układanie płyt na tarasie wentylowanym- zarówno na gruncie, jak i na wylewce betonowej.

Jeżeli chcesz poznać podstawy tej technologii:

Zobacz również: Co to jest taras wentylowany

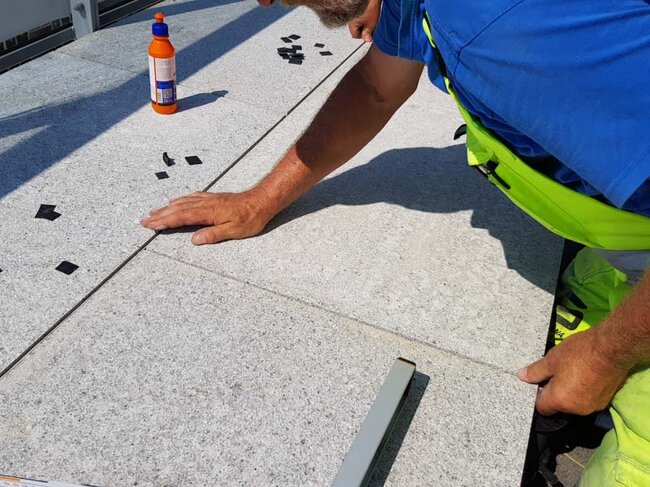

Mężczyzna układający płyty tarasowe na wspornikach regulowanych solver na tarasie

1. Przygotowanie podłoża - najważniejszy etap

Każdy system tarasu wentylowanego zaczyna się od stabilnego podłoża. To ono odpowiada za trwałość całej konstrukcji.

Obydwa rodzaje podłoża potrzebują odpowiedniego spadku, standardowo stosuje się 1,5 - 2% spadku w warstwie podłoża (górna warstwa w tarasach wentylowanych może być zupełnie płaska)

Taras na gruncie

Poniższy przykład prezentuje taras na gruncie, pomimo że jest wykończony deskami, zasada działania w przypadku płyt jest taka sama.

Jeżeli podłożem jest grunt:

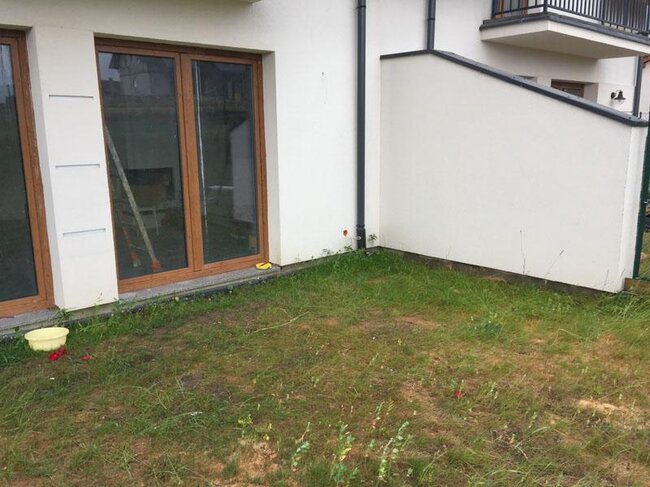

  1. należy usunąć warstwę humusu (ok. 20-30 cm) (zdjęcie pierwsze przed usunięciem gruntu)
  2. wykonać stabilizację poprzez zagęszczenie wysypanego żwiru, lub ułożenie bloczków betonowych, płyt chodnikowych lub płyt ażurowych (zdjęcie drugie)
  3. zachować odpowiedni rozstaw podpór (np. dla płyt 60×60 cm) (zdjęcie 3)
  4. przestrzenie pomiędzy elementami można wypełnić dodatkowym żwirem jako warstwą drenażową.
  5. ułożyć płyty lub legary z deskami

Brak stabilnego podłoża może prowadzić do osiadania wsporników, utraty poziomu i powstawania zastoin wody.

Taras na wylewce betonowej

Jeżeli podłoże stanowi betonowa wylewka:

  • powinna być stabilna i równa
  • powinna być czysta (w przypadku starej nawierzchni należy usunąć resztki kleju)
  • przy większych nierównościach należy wykonać cienką warstwę wyrównującą (szlichtę)
  • delikatna hydroizolacja musi być zabezpieczona przed przetarciem (np. podkładkami SBR)

Szczegółowo o warstwach konstrukcyjnych:

Zobacz również: Elementy systemu tarasu wentylowanego

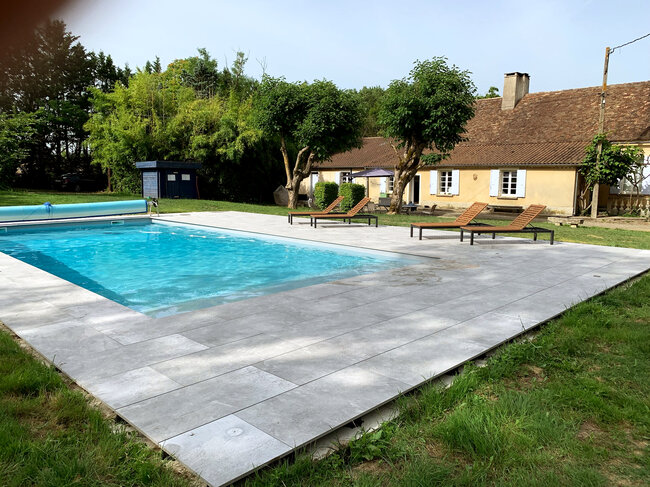

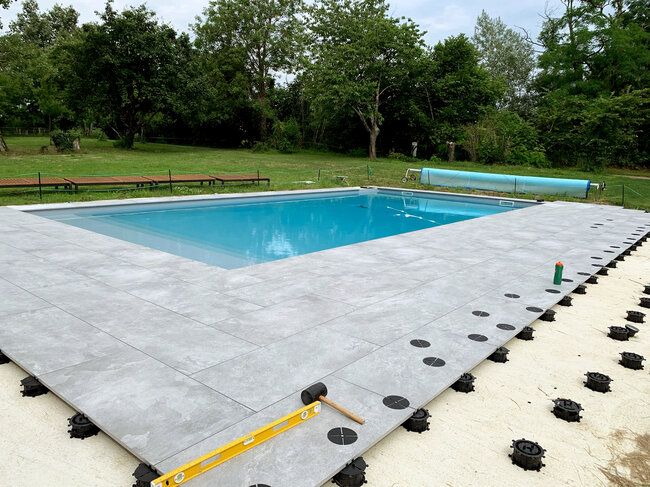

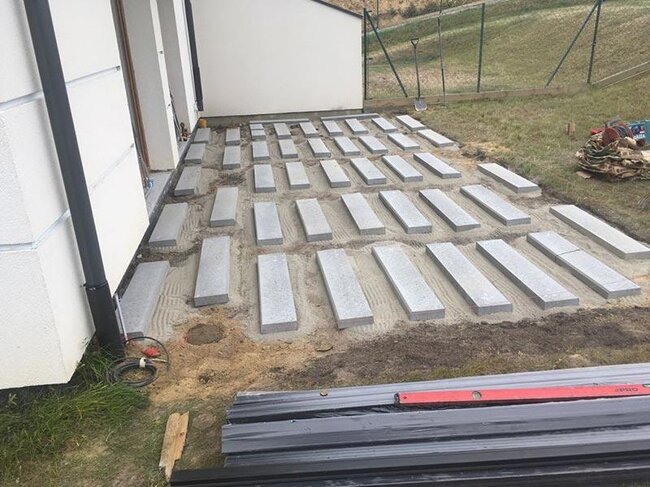

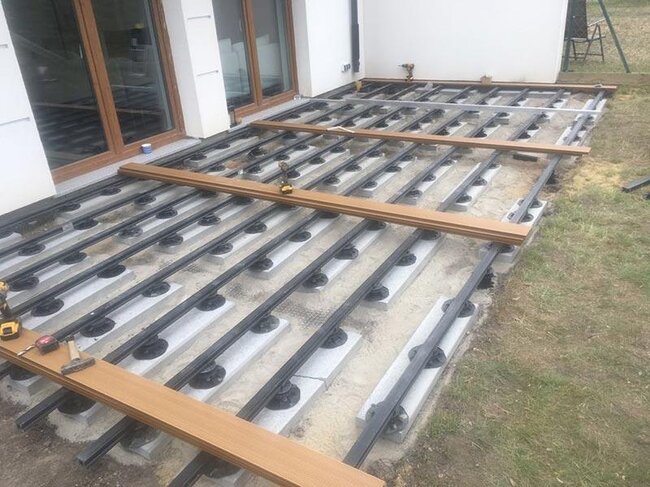

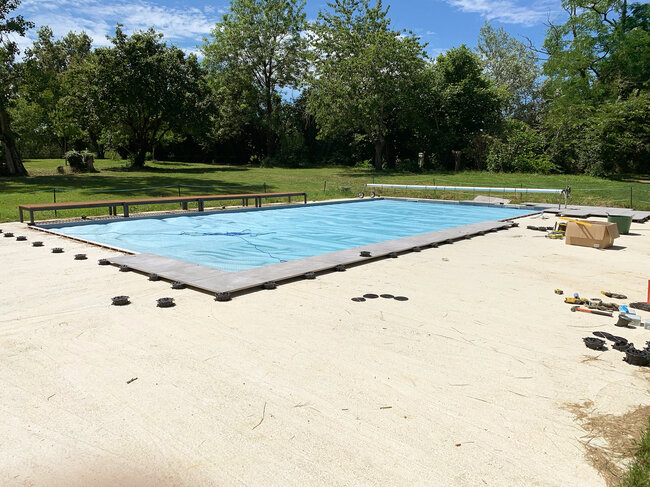

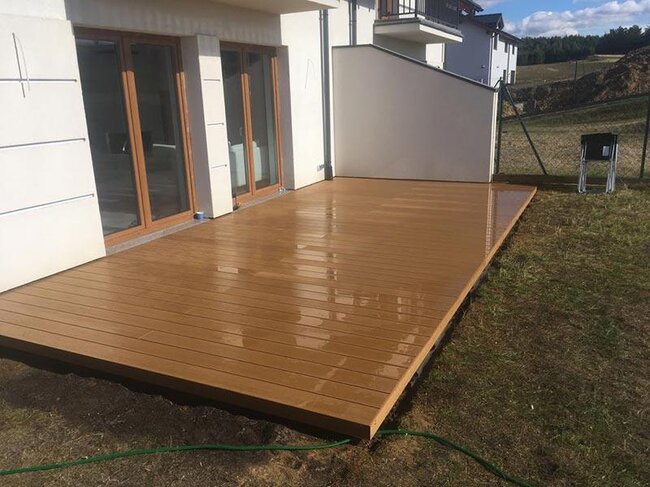

Kawałek trawnika na których zostanie wykonany taras wentylowany Wybrany grunt i ułożone płyty betonowe przygotowane pod taras wentylowany na gruncie Wsporniki regulowane poukładane na płytach betonowych na gruncie i układane deski Gotowy taras wentylowany na gruncie wykonany ze wspornikami regulowanymi solver Taras na gruncie na wylewce z wykonanym basenem z płytami na wspornikach regulowanych solver Taras z płyt z basenem układany na gruncie na wylewce betonowej na wspornikach spiral solver Dokończony basen z tarasem na wspornikach regulowanych solver na gruncie na wylewce

2. Rozstaw wsporników i nośność konstrukcji

Wsporniki tarasowe dzielą się na regulowane i stałe. Minimalna wysokość systemu może wynosić już 2 mm (w przypadku podkładek stałych), natomiast wsporniki regulowane pozwalają na podniesienie tarasu nawet do 950 mm. Wsporniki regulowane stosuje się na tarasach które wymagają wyrównania spadku, podstawki z kolei sprawdzają się na tarasach na gruncie, a dokładnie żwirze, lub jako uzupełnienie wysokości wsporników regulowanych.

Rozstaw wsporników uzależniony jest od:

1) formatu płyty- zazwyczaj stosowane są płyty 60x60x2cm jak również 120x60x2cm, w obydwu przypadkach wsporniki ustawiane są w odległości co 60 cm, w przypadku płyty 90x90x2cm, wsporniki stosuje się co 45 cm

2) grubości płyty- najczęściej stosowane 2 cm płyty gresowe potrzebują podparcia w rogach, jednak zawsze zalecane jest sprawdzenie zaleceń producenta

3) dodatkowych obciążeń - w przypadku ciężkich donic lub pergoli należy zastosować dodatkowe wsporniki

Pod każdym wspornikiem musi znajdować się stabilne podłoże, pozwoli to na utworzenie równej powierzchni użytkowej.

3. Układanie płyt – przebieg montażu

Instalowanie płyt ceramicznych, betonowych czy kamiennych w systemie wentylowanym przebiega według tej samej zasady:

  1. Ustawienie i wypoziomowanie wsporników
  2. Kontrola równości i wysokości przy użyciu niwelatora lub poziomicy
  3. Ułożenie pierwszej płyty – wyznaczenie osi montażu
  4. Równe dokładanie kolejnych płyt to pierwszej płyty

Pomiędzy płytami należy pozostawiać dystanse (szczeliny) 3 lub 5 mm, które umożliwiają odpływ wody oraz kompensację naprężeń powstających w płytach.

O zasadach doboru szczelin:

Fuga lub szczelina na tarasie zewnętrznym - jak dobrać odpowiednią szerokość?

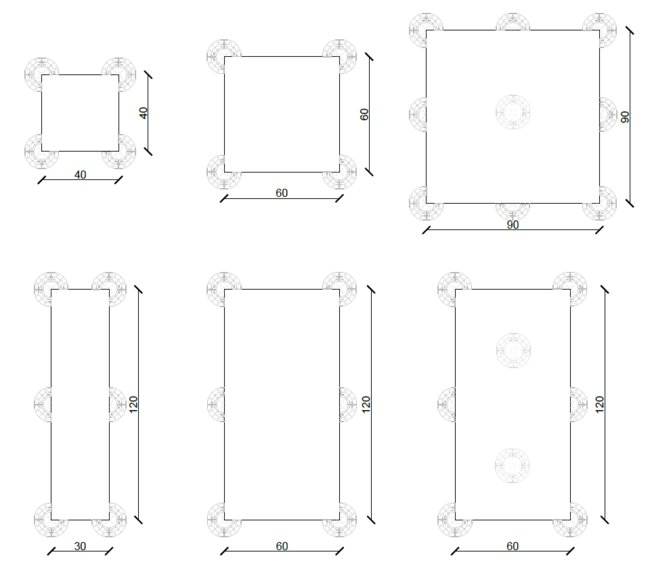

Rozstaw wsporników tarasowych pod płytą w zależności od rozmiaru płyty

4. Newralgiczne miejsca podczas montażu

Podczas planowania tarasu i układania zdecydowanie najwięcej uwagi wymagają nietypowe miejsca, takie jak:

  • strefy przy progach drzwiowych
  • wpusty dachowe (odprowadzanie wody)
  • narożniki i łuki
  • miejsca z dużym spadkiem (powyżej 2%)
  • obszary które mają znosić większe obciążenia

Są to miejsca które wymagają szczególnej uwagi, na przykład zagęszczenia ilości wsporników, docięcie podstawy, zastosowanie minimalnych wysokości i sposobu montażu wsporników. Wszystkie te przypadki opisaliśmy szerzej tutaj:

→Zobacz również: Montaż tarasu wentylowanego - instrukcja krok po kroku

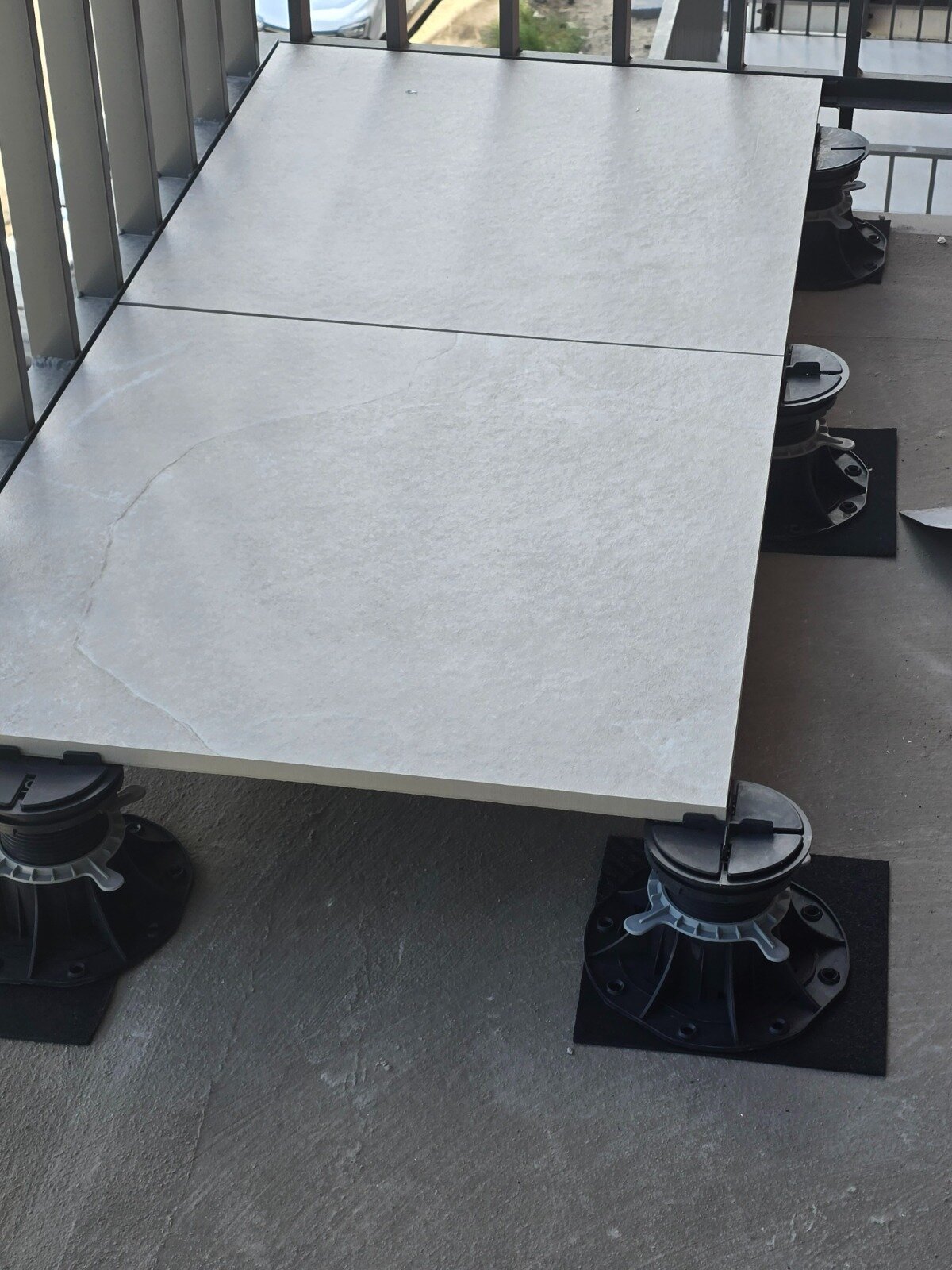

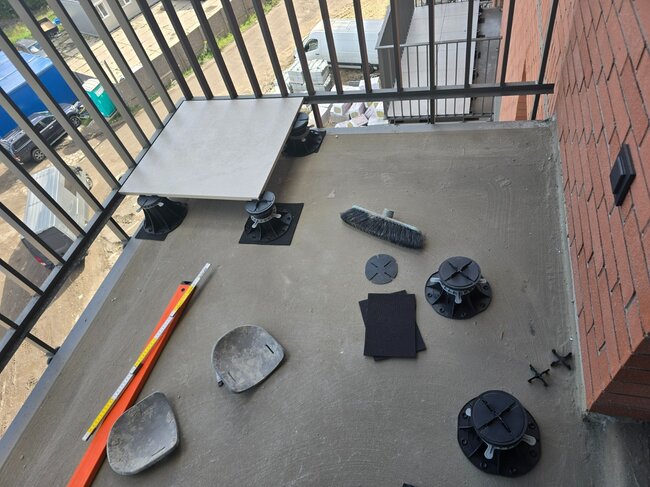

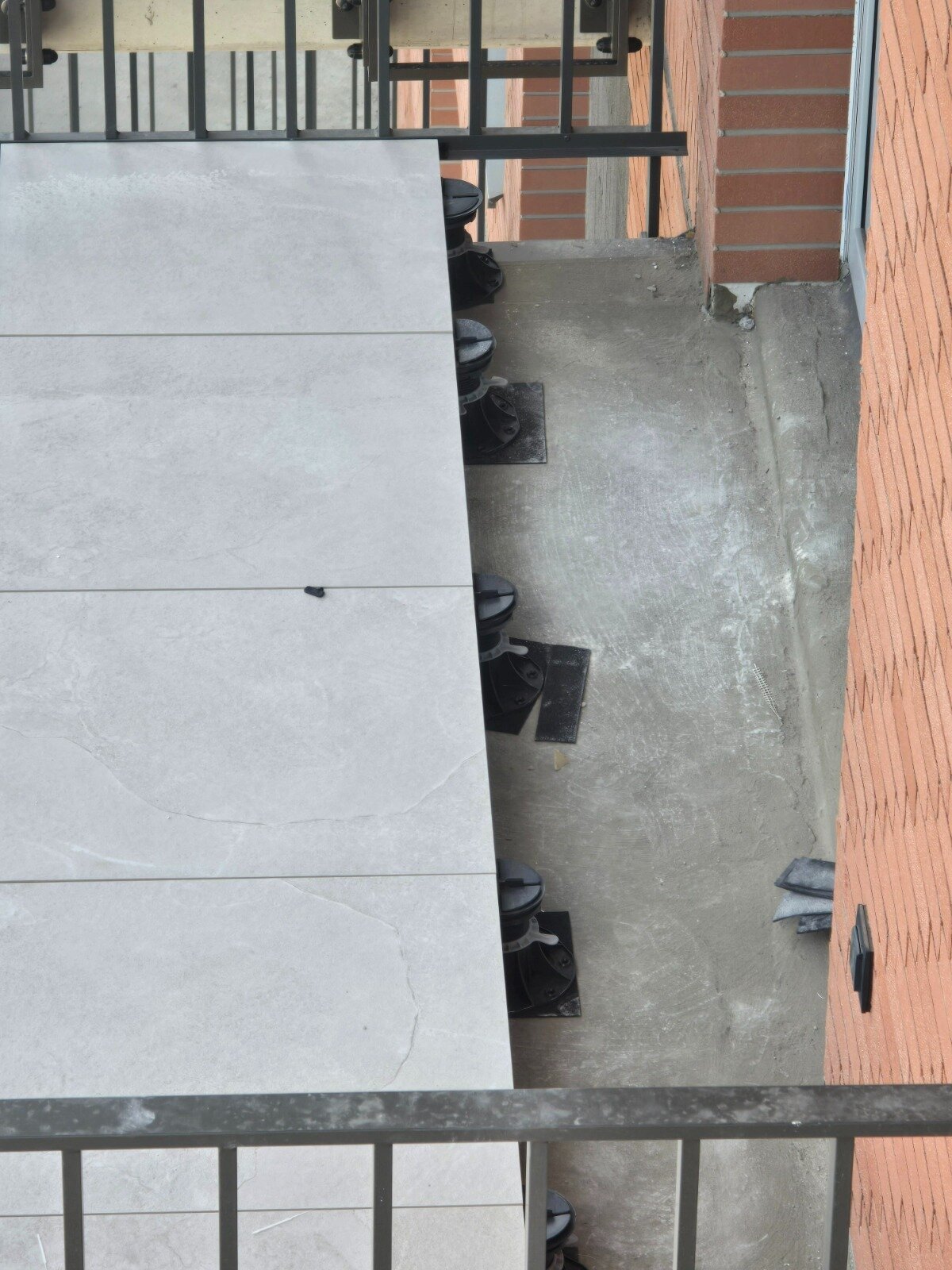

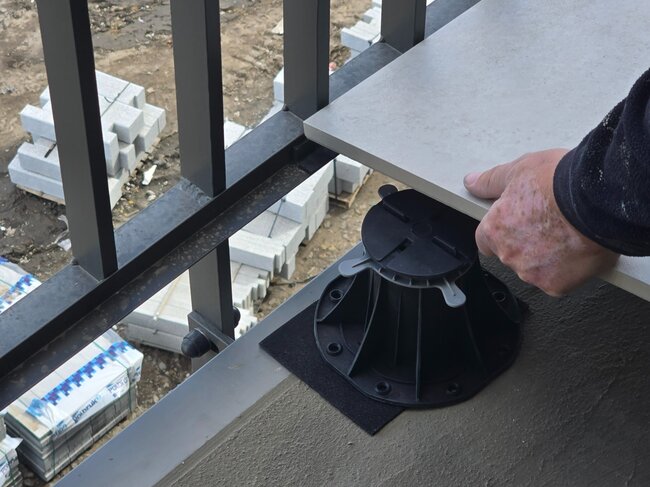

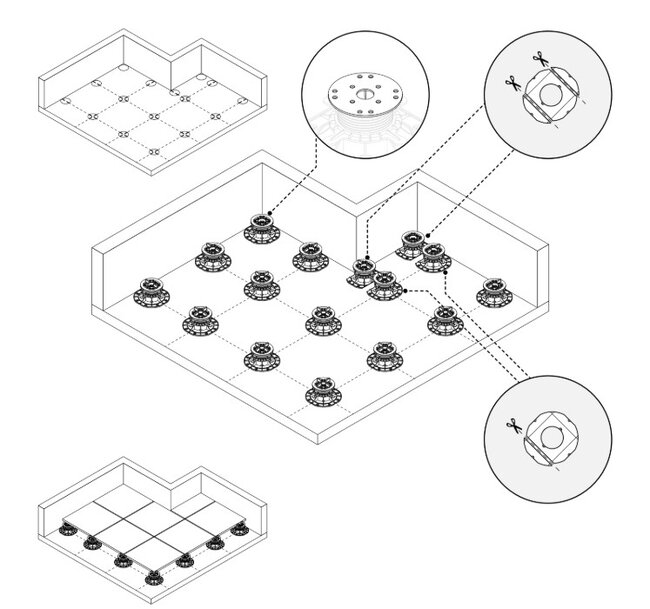

Wypoziomowany wspornik regulowany standard na inwestycji na balkonie z płytą Pierwsza ułożona płyta na balkonie po wypoziomowaniu na wsporniku regulowanym standard Płyty ułożone na wspornikach regulowanych na balkonie w budynku wielomieszkaniowym 3 mm szczeliny dylatacyjne pomiędzy płytami gresowymi na tarasie wentylowanym na wspornikach regulowanych solver Montaż układ wsporników i płyt na tarasie wentylowanym z narożnikiem wewnętrznym

5. Dlaczego system wentylowany przyspiesza montaż

W porównaniu do systemów klejonych:

  • nie stosuje się zapraw, klejów ani fug
  • montaż odbywa się „na sucho”
  • nie ma konieczności oczekiwania na wiązanie materiałów
  • możliwa jest regulacja wysokości w trakcie prac
  • ewentualne korekty są szybkie i bezinwazyjne

Porównanie obu technologii montażu tarasów:

Zobacz również: Taras wentylowany a tradycyjny taras klejony

Tutaj przykład szybkiej korekty wysokości wspornika na wspornikach MAX z głowicą samopoziomującą:

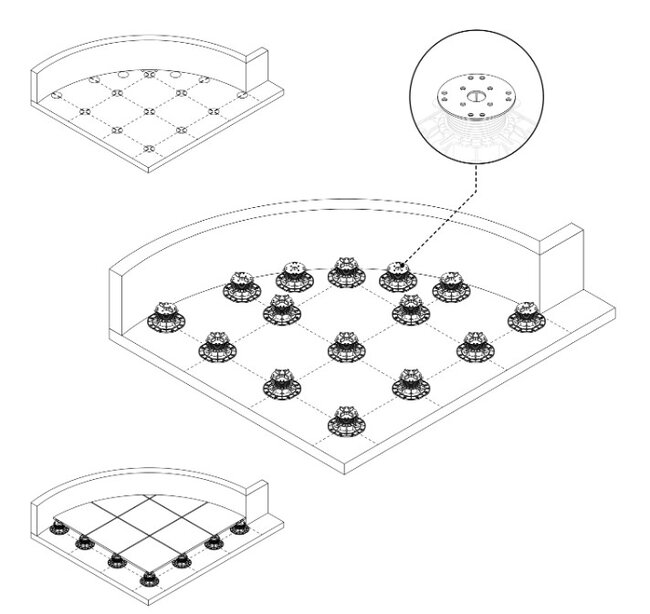

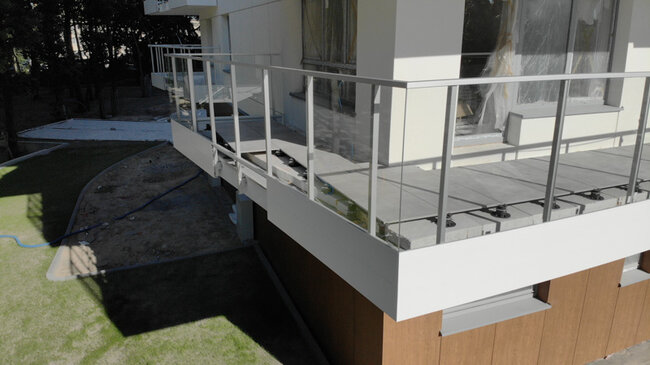

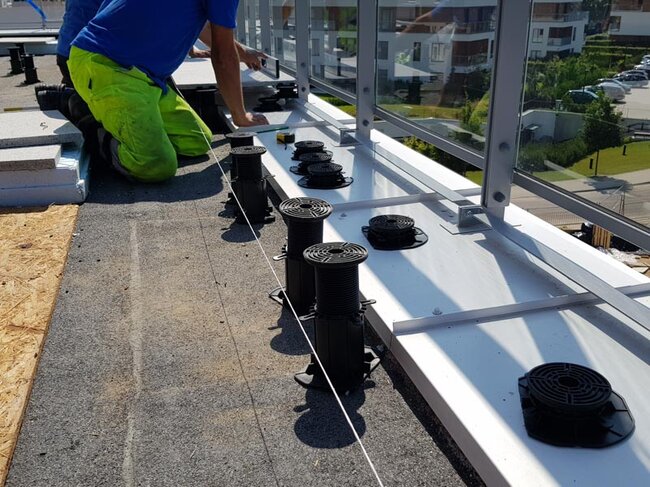

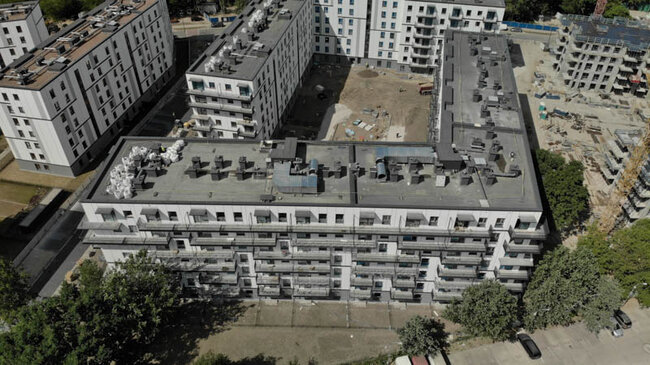

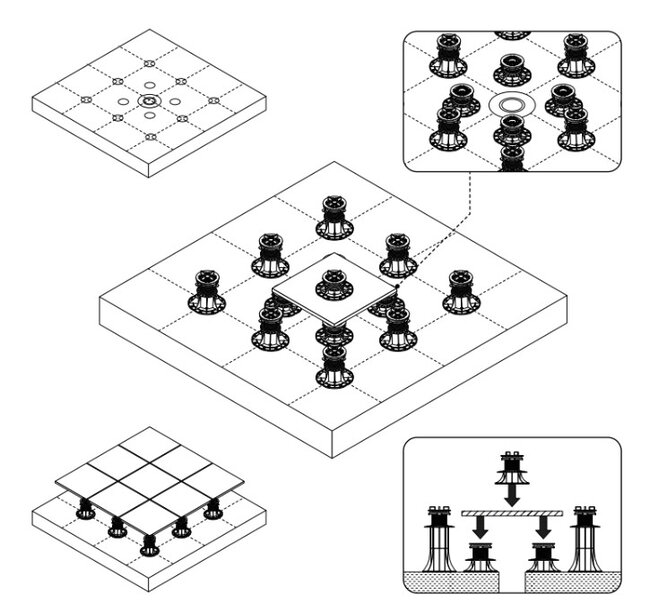

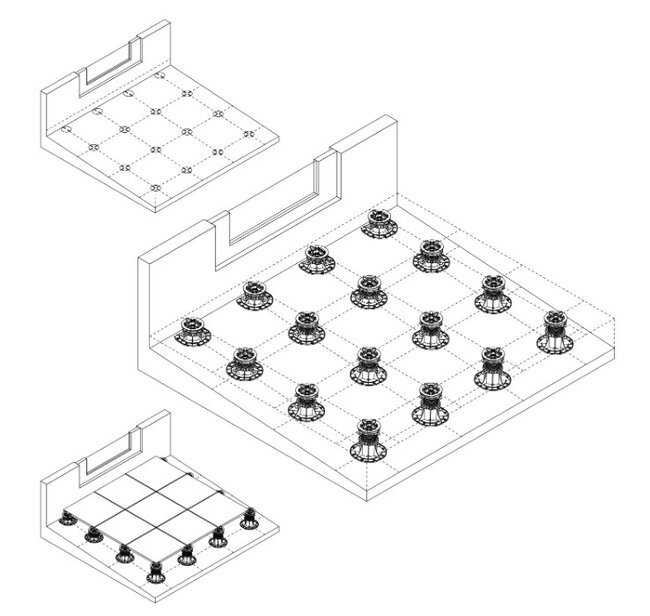

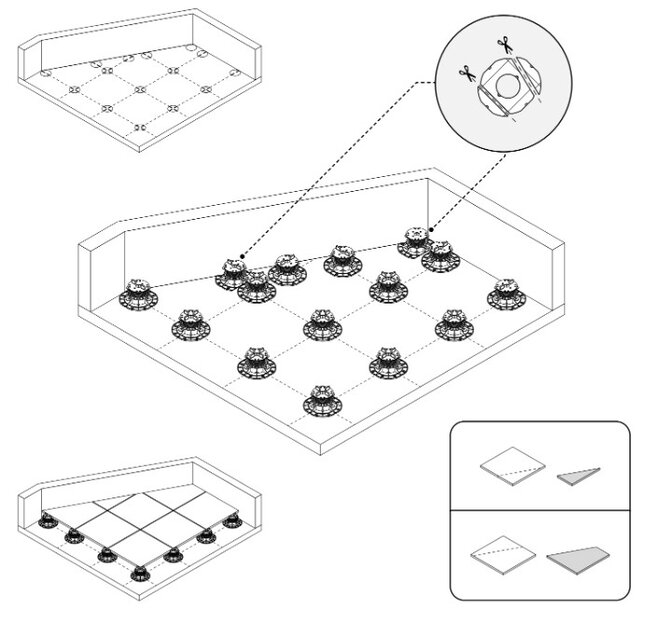

Montaż wsporników tarasowych przy progu drzwiowym wyjściu na taras sposób Sposób montażu tarasu wentylowanego i płyt przy skośnym tarasie ściętym Sposób montażu tarasu wentylowanego przy łuku tarasowym układ wsporników Montaż wsporników regulowanych przy wpuście dachowym lub odpływie sposób Szybki montaż wsporników tarasowych z płytami na tarasie Budynek wielorodzinny w którym zastosowano wsporniki regulowane solver Taras z płyt na wspornikach regulowanych standard na dużej inwestycji

6. Najczęstsze błędy przy układaniu płyt

Z naszego wieloletniego doświadczenia wynika, że najczęstsze problemy na tarasach wentylowanych wynikają z paru powodów.

Pierwszym z nich jest niestabilne podłoże pod tarasem, które powoduje brak stabilności podparcia płyty. Co za tym idzie- płyta nie przylega do całej powierzchni głowicy wspornika, a więc nie przenosi odpowiednio obciążeń.

Kolejną kwestią jest nieuwzględnienie wytrzymałości płyty- zastosowanie zbyt dużych obciążeń punktowych lub zbyt szeroki rozstaw wsporników przy kruchych, mało wytrzymałych płytkach.

Brak zachowania odstępów, szczelin pomiędzy płytami- nie pozostawienie miejsca na rozszerzanie i kurczenie się materiału płytek ze względu na temperatury.

Te i inne błędy opisaliśmy dokładniej tutaj:

Zobacz również: Najczęstsze błędy przy montażu tarasów wentylowanych

7. Dlaczego inwestorzy wybierają system wentylowany

Na dużych inwestycjach deweloperskich system podłóg podniesionych stosowany jest ze względu na:

  • brak procesów mokrych eliminuje czas technologiczny wiązania zapraw, co znacząco skraca harmonogram realizacji inwestycji
  • wysoką przewidywalność wykonania
  • łatwość kontroli jakości
  • możliwość serwisu bez demontowania całej nawierzchni
  • ochronę warstwę hydroizolacji, ponieważ płyty nie są trwale związane z podłożem i nie przenoszą naprężeń bezpośrednio na izolację
  • optymalizację czasu pracy

Brak reklamacji i usterek przekłada się bezpośrednio na koszty inwestycji i reputację wykonawcy.

Podsumowanie

Układanie płyt na tarasie wentylowanym to proces prosty, ale wymagający zachowania zasad systemowych:

  • stabilne podłoże
  • prawidłowy rozstaw wsporników
  • kontrola spadków
  • uwzględnienie obciążeń
  • właściwe rozwiązania przy detalach konstrukcyjnych

Nie grubość płyty decyduje o trwałości tarasu, lecz sposób jej ułożenia i jakość wykonania całego systemu.
