Bei der Planung von Stelzlager-Terrassen unter Verwendung von höhenverstellbaren Kunststoff-Stelzlagern in Kombination mit Terrassendielen aus Naturholz oder Verbundwerkstoff (unterstützt durch eine Unterkonstruktion aus Balken) ist die Leistungsfähigkeit im kalten Klima ein entscheidender Faktor. Minustemperaturen, Vereisung, Frosthebungen und Bodenbewegungen erzeugen physikalische Kräfte, die direkt auf die Stelzlager, das Balkenraster und die darüber liegenden Terrassendielen wirken.
Das Verständnis des Zusammenspiels dieser Elemente trägt dazu bei, eine langlebige, sichere und optisch stimmige Terrasse das ganze Jahr über zu gewährleisten.
1. Wie sich winterliche Bedingungen auf Stelzlager, Holz und Verbundwerkstoffdielen auswirken
Der Winter bringt eine eigene Reihe physikalischer Belastungen für erhöhte Außenterrassen mit sich und wirkt sich unterschiedlich auf jedes Element der Terrassenkonstruktion aus.
Temperaturschwankungen und Wärmeausdehnung
Baumaterialien dehnen sich bei saisonalen Temperaturschwankungen aus und ziehen sich zusammen, aber sie tun dies in unterschiedlichem Tempo, je nach ihrer Zusammensetzung.
- Kunststoff-Stelzlager: Stelzlager werden in der Regel aus Polypropylen mit hoher Dichte (PP) mit Zusätzen geformt, die die UV- und Kältebeständigkeit verbessern. Polypropylen verträgt Kälte gut, obwohl die Steifigkeit des Polymers zunimmt, wenn die Temperatur unter den Gefrierpunkt fällt. Als Hersteller berücksichtigen wir das Verhalten der Tragfähigkeit bei niedrigen Temperaturen sowie die Schlagfestigkeit im konstruktiven Design, um die Zuverlässigkeit der Stelzlager während Frost-Tau-Wechseln zu gewährleisten.
- Holzdielen: Naturholz dehnt sich hauptsächlich aufgrund von Feuchtigkeitsänderungen aus und zieht sich zusammen, nicht wegen der Temperatur selbst. In kaltem Klima absorbieren Holzdielen Feuchtigkeit, die sich ausdehnt und zu Eis wird. Dies kann zu Rissen an der Oberfläche, Verformungen oder Durchbiegungen der Dielen führen, wenn sie nicht ordnungsgemäß geschützt, belüftet und mit Abständen verlegt sind.
- Verbundwerkstoff-Dielen: Holz-Kunststoff-Verbundwerkstoffe sowie Polymerdielen mit Beschichtung weisen einen höheren Wärmeausdehnungskoeffizienten auf als Naturholz. Sie ziehen sich bei Kälte merklich zusammen und dehnen sich bei sommerlicher Hitze aus. Die Abstände zwischen den Dielenenden sind bei der Winterplanung entscheidend, damit die Dielen Platz für die spätere Ausdehnung haben, ohne sich aufzuwölben.
Frosthebungen und Bodenbewegung
Bei Installationen auf Bodenhöhe oder auf dem Boden erhöht, gefriert Feuchtigkeit, die im Untergrund eingeschlossen ist, und dehnt sich aus, wodurch der Boden angehoben wird – ein Prozess, der als Frosthebung bekannt ist.
- Starre Konstruktionen: Traditionelle Betonpfeiler oder im Boden verankerte Pfosten können sich ungleichmäßig anheben, wenn die Fundamente nicht ausreichend unterhalb der lokalen Frostgrenze eingebettet sind, was zu Verdrehung, Neigung oder strukturellen Spannungen im Rahmen führt.
- Schwimmende Konstruktionen: Ein System aus höhenverstellbaren Stelzlagern bildet eine nicht verankerte, „schwimmende" Untergrundabstützung. Da die Stelzlager auf dem Unterbau aufliegen und nicht starr befestigt sind, kann die Konstruktion geringfügige Bodenbewegungen innerhalb der Terrasse absorbieren, ohne dass starre Fundamente reißen oder die Verbindungen der Balken übermäßig belastet werden.
Siehe auch: Fugenkreuz 2 mm für Platten, 3 mm + 5 mm Abstand – schwarz
Dynamische Schnee- und Eislasten

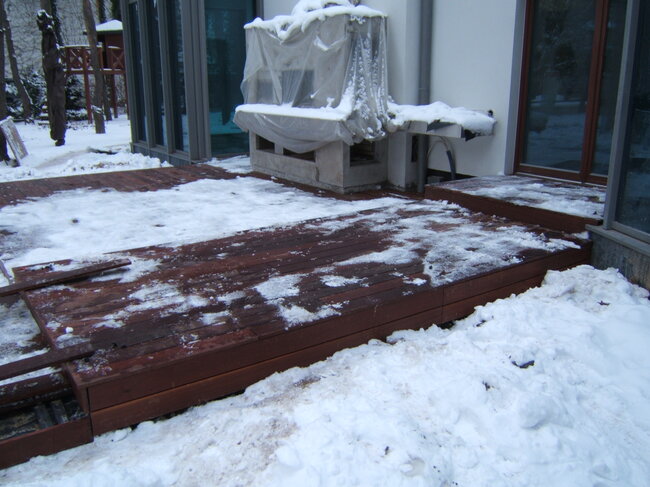

Angesammelter Schnee fügt der gesamten Terrassenkonstruktion eine erhebliche ständige Last hinzu. Bei Konfigurationen mit Balken und Dielen muss das Schmelzwasser vom Schnee von den Dielen und durch das Balkenraster abfließen können, ohne Eistaschen um die Stelzlagerfüße zu bilden. Die Stelzlager müssen diese schweren statischen Schneelasten tragen und gleichzeitig den Balkenrahmen über dem sich ansammelnden Wasser halten.
2. Wie höhenverstellbare Stelzlager Bodenbewegungen unter der Terrasse ausgleichen
Der entscheidende ingenieurtechnische Vorteil eines Systems aus höhenverstellbaren Stelzlagern in kaltem Klima ist seine Fähigkeit, die Ebene der fertiggestellten Terrasse vom sich bewegenden Untergrund darunter zu trennen.

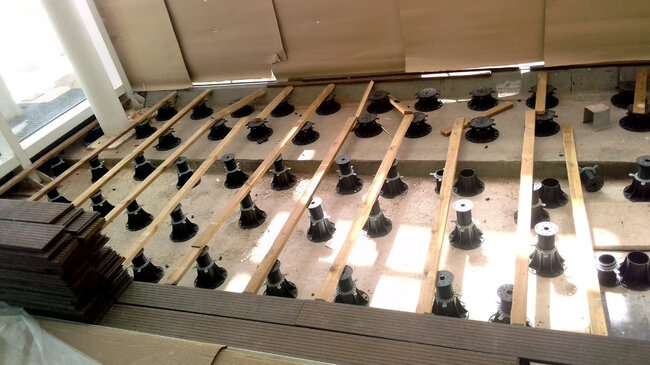

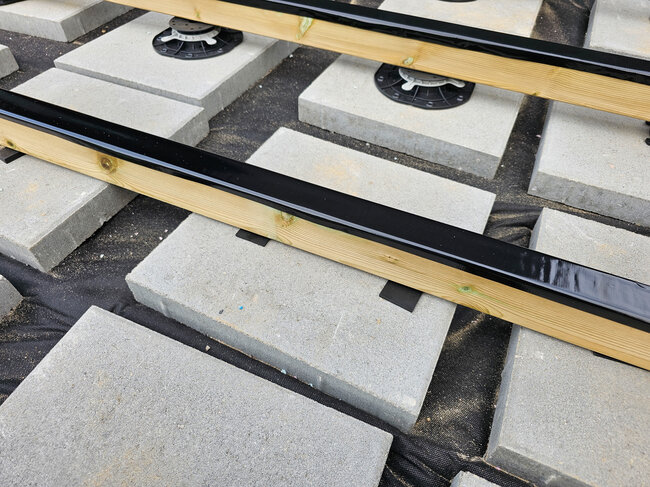

- Überblick über den schichtweisen Aufbau: Auf der Oberfläche befinden sich Terrassendielen aus Holz oder Verbundwerkstoff, die an einem darunter liegenden Gitter aus Aluminium- oder Holzbalken befestigt sind. Der Balkenrahmen ruht auf höhenverstellbaren Stelzlagerköpfen, die mit speziellen Clips zur Befestigung der Balken ausgestattet sind. Die Stelzlager stehen direkt auf der Untergrundmembran, dem Betonunterbau oder dem verdichteten Untergrund. Unter dieser Konstruktion befindet sich die Frostgrenze, wo saisonale Frosthebung auftritt.
- Unabhängige, nicht gebundene Auflagerung: Da die Füße der Stelzlager auf dem Untergrund ruhen und nicht in feste Fundamente einbetoniert sind, erzeugen geringfügige vertikale Bodenbewegungen unter einem Abschnitt der Terrasse keine starken örtlichen Scherkräfte. Die Balkenkonstruktion verteilt die Last auf benachbarte Stelzlager.
- Anpassung nach dem Auftauen: Wenn starke Frosthebung oder ungleichmäßige Setzung nach einem strengen Winter geringfügige Absenkungen oder Aufwölbungen der Terrassenoberfläche verursacht, können einzelne Stelzlager nach dem Frühjahrsauftauen nachjustiert werden. Das Anheben oder Absenken bestimmter Stelzlager stellt eine ebene, waagerechte begehbare Oberfläche wieder her, ohne dass der Rahmen oder die Terrassendielen demontiert werden müssen.
- Luftzirkulation unter der Terrasse: Das Anheben des Balkengitters über den Boden schafft einen offenen Raum für eine kontinuierliche Luftströmung. Diese Strömung beschleunigt das Trocknen der Holzbalken, der Unterseiten des Verbundwerkstoffs und der Drainageschichten unter der Terrasse und verringert das Risiko von eingeschlossenem Eis und langfristiger Fäulnis.
3. Sicherheit, Systemleistung und Risikomanagement
Um die Integrität der Konstruktion und die Sicherheit der Nutzer während des Winters zu gewährleisten, sind mehrere Faktoren im Zusammenhang mit der Gelände- und Materialverwaltung zu berücksichtigen:
Verwaltung von Dehnungsfugen
Verbunddielen schrumpfen, wenn die Umgebungstemperatur sinkt. Verbinder und Clips für Balken müssen es den Dielen ermöglichen, sich zu verschieben oder leicht durchzubiegen, ohne dass die Schrauben abgeschert werden oder sich die Dielen aufwölben, wenn die Temperaturen im Frühjahr wieder steigen. Bei der Montage sind stets die detaillierten Winterfugentabellen des Terrassendielenherstellers zu beachten.
Seitliche Stabilität und Rahmenaussteifung
Da Stelzlager-Systeme auf Platten nicht in tiefen Erdpfählen verankert sind, ist die Randstabilität entscheidend. Der Balkenrahmen muss durch Querstreben, Randbalken oder Befestigungen an der Wandanschlussleiste, wo geeignet, solide verbunden werden. Die Begrenzungen der Randbereiche gewährleisten, dass das gesamte Balkenraster bei Verschiebungen durch Frost-Tau-Wechsel seitlich verankert bleibt.
Schnee- und Eisentfernung
- Schneeräumen: Verwenden Sie Kunststoffschaufeln oder Schneefräsen mit weichen Gummi-Aufsätzen. Metallschaufeln können die Oberflächenschicht der Verbunddielen beschädigen oder die Holzoberfläche verkratzen. Schieben Sie den Schnee immer parallel zu den Terrassendielen, um ein Verhaken an den Dielenkanten zu vermeiden.
- Chemische Eisentfernungsmittel: Calciumchlorid wird in der Regel gegenüber Streusalz (Natriumchlorid) zum Auftauen von Eis auf Verbund- und Holzterrassen bevorzugt. Prüfen Sie stets sowohl die Richtlinien des Terrassendielenherstellers als auch die chemischen Verträglichkeitstabellen des Stelzlagerherstellers, bevor Sie Eisentfernungsmittel verwenden, da einige Chemikalien die Oberfläche der Dielen mattieren oder mit Kunststoffelementen reagieren können.
4. Was bei der Auswahl von Produkten überprüft werden sollte
Jede Terrasseninstallation bringt eigene Belastungskriterien, Klimaprofile und Anforderungen an die tragende Konstruktion mit sich. Bei der Bewertung eines Systems höhenverstellbarer Terrassen-Stelzlager für Winterprojekte mit Holz- oder Verbundwerkstoffdielen sollten folgende Details überprüft werden:
- Bewertung der Materialien bei niedrigen Temperaturen: Beim Hersteller der Stelzlager sind Daten zum Verhalten des Polymers, zur Schlagfestigkeit und zur Tragfähigkeit bei Temperaturen unter null anzufordern.
- Befestigungselemente für Balken: Es ist zu bestätigen, dass die Konstruktion des Stelzlagerkopfes sichere Clips zur Befestigung der Balken oder Kopfadapter enthält, die mit dem gewählten Balkenmaterial (Aluminium oder Holz) kompatibel sind.
- Bewertung von Schneelast und ständiger Last: Es ist sicherzustellen, dass die Berechnungen der Stelzlager und des Balkenabstands die maximale lokale Schneeansammlung in der jeweiligen Region zusammen mit dem Gewicht der tragenden Konstruktion und des Terrassenmaterials berücksichtigen.
- Vorbereitung des Untergrunds: Die empfohlene Vorbereitung des Untergrunds (wie verdichtetes Kiesmaterial, Drainagematten oder Betonplatten) ist zu überprüfen, um saisonale Frostbewegungen unter den Stelzlagern zu minimieren.
- Chemische Beständigkeit: Die Produktdokumentation ist zu prüfen, um sicherzustellen, dass die Stelzlager und Terrassendielen gegen die Degradation durch üblicherweise verwendete Streumittel und Eisauftaumittel beständig sind.
Abschließende Schlussfolgerungen
Schwimmende Holz- und Verbundstoffterrassen, die auf Systemen aus höhenverstellbaren Stelzlagern errichtet werden, bieten eine langlebige, anpassungsfähige Oberfläche für den Einsatz in kaltem Klima. Wenn Planer, Ausführende und Eigentümer verstehen, wie thermische Bewegung, Frosthebungen des Untergrunds und die Drainage unter der Terrasse miteinander interagieren, können sie Terrassen entwerfen, die ihre Leistungsfähigkeit und visuelle Attraktivität Jahr für Jahr bewahren.
Hinweis: Tragfähigkeit, Betriebsparameter bei niedrigen Temperaturen, Anforderungen an die tragende Konstruktion und Installationsverfahren unterscheiden sich je nach Hersteller und Produktlinie. Stets die technischen Datenblätter der jeweiligen Stelzlager und Terrassenprodukte einsehen, die örtlichen Bauvorschriften prüfen und einen qualifizierten Konstruktionsfachmann konsultieren, um das Projekt für den konkreten Anwendungsfall zu verifizieren.
