Unabhängig davon, ob Sie eine Terrassenanlage im Garten fertigstellen, Porzellanplatten auf einem Wohnbalkon verlegen oder eine 200 Quadratmeter große Dachterrasse in einem Gewerbeobjekt installieren – die belüftete Plattenverlegung läuft auf eine einzige Aufgabe hinaus: die Platten perfekt im Lot, stabil und entwässert zu halten, während der Untergrund darunter das tut, was er tun muss.
Systeme für belüftete (also „schwimmende") Platten verzichten auf traditionelle nasse Mörtelbetten zugunsten offener Fugen, die es Regenwasser ermöglichen, zur Abdichtungsmembran oder zum geformten Untergrund darunter abzufließen. Um die Platten aufzuhängen, haben Sie in der Regel zwei Optionen: einfache Gummipads mit fester Höhe oder höhenverstellbare Terrassen-Stelzlager mit Schraubmechanismus.
Beide Lösungen haben ihren Platz auf der Baustelle. Die Wahl der falschen verwandelt jedoch einen Nachmittag sauberer Verlegung in Tage des Anhebens, Unterlegens, Verkeilens und Fluchens.
Der grundlegende Unterschied: statisches Gummi vs. mechanische Schrauben
Gummipad mit fester Höhe ist in der Regel eine massive Scheibe aus vulkanisiertem Gummi oder Elastomer mit hoher Dichte, üblicherweise mit einer Dicke von 9 mm bis 20 mm. Sie liegt direkt auf dem Untergrund und hat integrierte Abstandshalter (in der Regel mit einer Breite von 3 mm bis 5 mm), die automatisch die Fugen zwischen den Platten festlegen. Wenn Ihre Fläche eben, stabil und gleichmäßig ist, legen Sie das Gummipad aus, setzen die Ecken von vier Platten darauf und gehen weiter.

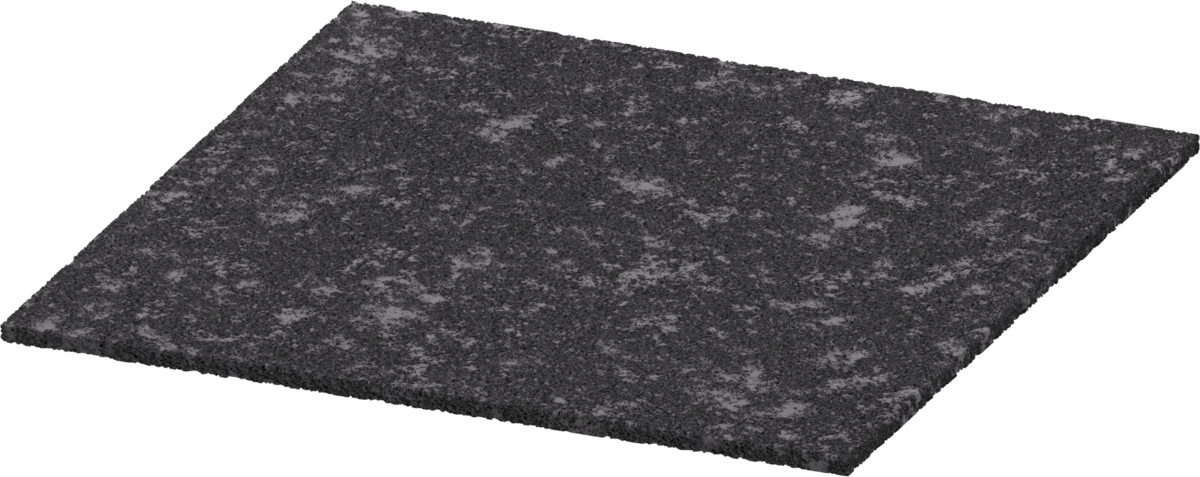

Siehe auch: Gummipad SBR 200×200×3 mm

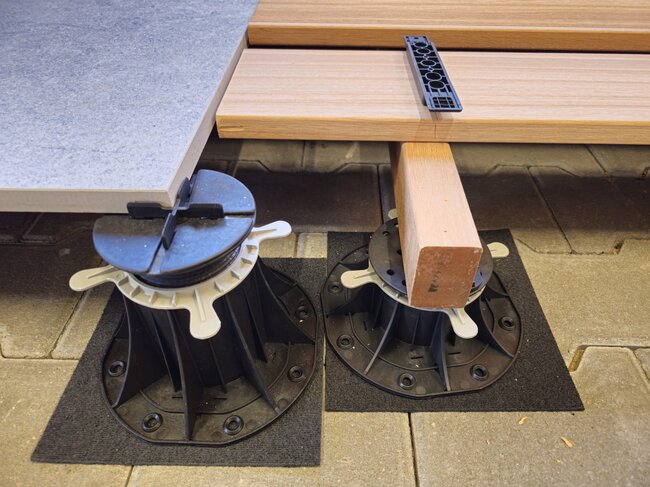

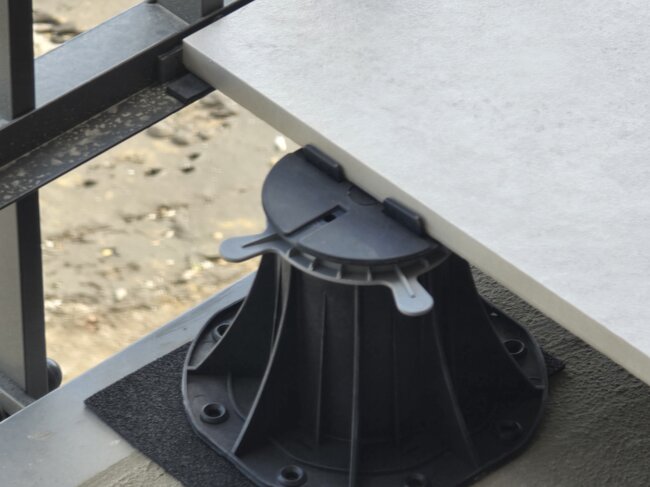

Höhenverstellbarer Kunststoff-Stelzlager funktioniert nach dem Prinzip eines Schraubmechanismus. Er hat eine breite, lastverteilende Basis, eine zentrale Gewindesäule sowie einen Kopf, der mit Abstandshaltern und häufig einem rutschfesten Gummipad an der Oberseite ausgestattet ist. Durch Drehen der Säule oder des Einstellrings lässt sich die Höhe millimetergenau justieren. In unserer Produktionswerkstatt konstruieren wir diese Elemente so, dass sie mit Distanzhülsen Bereiche von nur 15 mm bis 1 000 mm oder mehr abdecken.
Der Unterschied liegt nicht allein in der Verstellbarkeit. Er läuft darauf hinaus, wie viel Arbeit ein Stelzlager leisten kann, um die tatsächlichen Gegebenheiten auf Ihrer Baustelle auszugleichen.
Umgang mit Gefällen, Neigungen und unebenen Untergründen
Wasserdichte Membranen auf Dächern und Balkonen werden selten flach verlegt. Konstruktionsbedingt weisen Decken ein Gefälle auf, in der Regel mit einer Neigung von 1:60 bis 1:80, um das Wasser zu den Dachabläufen und Dachrinnen zu leiten.
Und hier trennen sich die Wege der beiden Systeme:
- Feste Gummipads bilden das Gefälle der Decke ab. Wenn der Beton darunter ein Gefälle von 1,5 Grad hat, werden Ihre fertigen Platten ein Gefälle von 1,5 Grad haben. Wenn in der Naht der bituminösen Schweißbahn eine Vertiefung ist, wird die Platte darüber in dieser Vertiefung eingebettet. Sie können dünne Gummi-Nivellierpad (normalerweise von 1 mm bis 3 mm) kaufen, um tiefe Punkte auszugleichen, aber das Verlegen vieler Pads übereinander unter den Ecken wird schnell instabil.

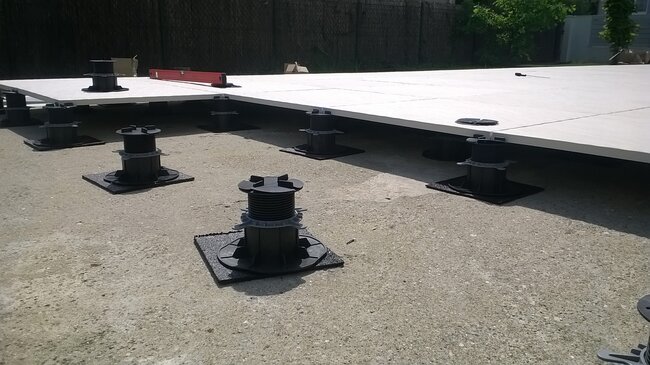

- Höhenverstellbare Stelzlager nivellieren die Terrasse. Da sich jedes Stelzlager unabhängig bewegt, können Sie die Ecke am tiefen Ende um 40 mm anheben und das hohe Ende bei 15 mm belassen. Der Untergrund behält sein Entwässerungsgefälle darunter, während die Gehfläche darüber perfekt eben ist.
Bei steileren Gefällen (über 2%) suchen Sie nach höhenverstellbaren Stelzlagern mit integrierten oder aufsteckbaren Neigungsausgleichselementen. Bei der Konstruktion der Stelzlagerköpfe integrieren wir sphärische Selbstnivelliermechanismen in die Krone speziell dafür, um Gefälle bis zu 6% auszugleichen, ohne dass der Verarbeiter Keile manuell ausbalancieren muss.
Spaltiefe für Wasserableitung und Drainage
Die Verlegung von Platten mit Fugen beruht darauf, dass Wasser sofort von der Plattenoberfläche abfließt und durch den Untergrund darunter hindurchströmt.
Bei festen Gummipads ist der Spalt auf die Dicke der Scheibe begrenzt — oft zwischen 10 mm und 15 mm. Auf einem sauberen, gut profilierten Balkon mit kurzen Wegen zum linearen Abfluss sind 15 mm ausreichend. Auf großen Flachdächern jedoch schaffen niedrige Spalte zwei Gefahren:
- Verstopfungen durch Verschmutzung: Vom Wind verwehte Blätter, Moos und Sand, die durch die Fugen gespült werden, bleiben an den flachen Gummipads hängen und bilden Verstopfungen, die einen Wasserstau verursachen.
- Kontakt mit stehendem Wasser: Wenn starker Regen schneller einströmt, als die Abflüsse ihn ableiten können, lässt ein 10 mm dickes Gummipad die Unterseite der Platten direkt im Wasser.

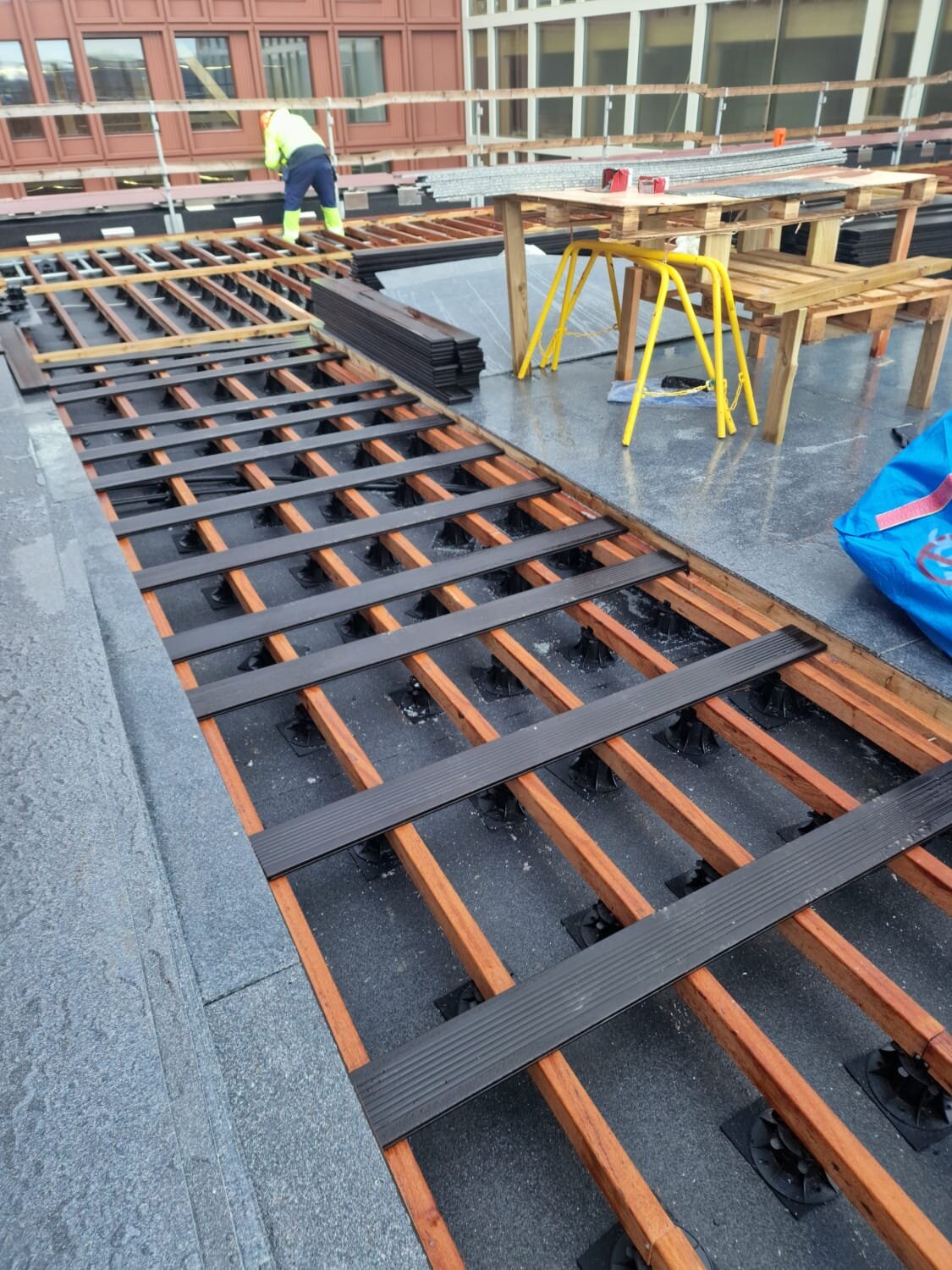

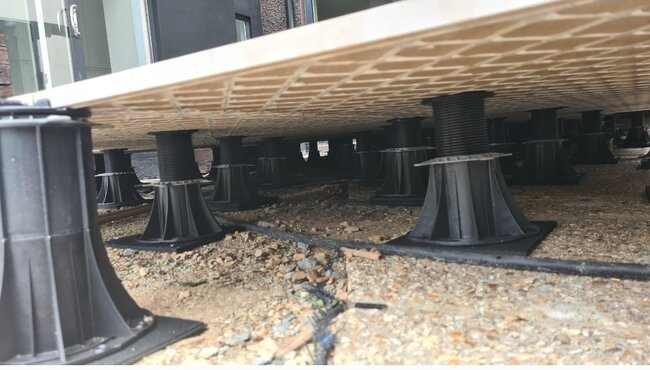

Höhenverstellbare Stelzlager schaffen einen geräumigen Hohlraum unter dem Belag. Ein Spalt von 60 mm ermöglicht es dem Regenwasser, ungehindert zu fließen, verhindert die Ansammlung von Wasser um die Plattenfugen und schafft einen nutzbaren, verborgenen Raum für die Verlegung von Installationen wie Bewässerungsrohren, Außenbeleuchtungskabeln und Drainageleitungen.
Setzung, Zugang und Anpassungen nach der Montage
Unabhängig davon, wie sorgfältig Sie das Kiesbett verdichten oder die konstruktiven Holzbalken prüfen, der Untergrund arbeitet. Der Boden setzt sich, das Holz schrumpft und die gummierten Akustikpads werden mit der Zeit durch saisonale Temperaturschwankungen komprimiert.
Wenn eine Ecke auf einer mit Gummipads fester Höhe verlegten Fläche absinkt, bedeutet die Reparatur, die umliegenden Platten mit einem Plattenheber anzuheben, ein Gummipad unterzuschieben, die Waage zu prüfen und die Platte wieder einzusetzen. Wenn Sie 1 mm zu hoch unterlegen, müssen Sie die Platte anheben und von vorne beginnen.
Höhenverstellbare Stelzlager geben Ihnen Spielraum. Viele moderne Stelzlager ermöglichen die Verstellung direkt durch die offene Fuge mit einem speziellen Schlüssel, ohne die Platte anzuheben. Selbst wenn Sie die Platte anheben müssen, um die Dachmembran zu prüfen oder einen Ablauf freizulegen, können Sie mit dem verstellbaren System die Platte wieder an ihren Platz legen und die Höhe mit einer Vierteldrehung des Flansches bündig mit dem Untergrund einstellen.
Belastungserwartungen, Plattenarten und Dicke
Beide Optionen halten erheblichem nach unten gerichtetem Druck stand, übertragen die Lasten jedoch auf unterschiedliche Weise.
Ein hochwertiger fester Gummipad verteilt das Gewicht auf ein flaches, solides Profil. Das Gummi ist strapazierfähig, nahezu unmöglich zu zerdrücken, sorgt für natürliche Schalldämpfung und eignet sich hervorragend für WohNbalkone mit geringer Bodenfreiheit, wo die dynamischen Lasten gering sind.
Höhenverstellbare Stelzlager übertragen das Gewicht entlang strapazierfähiger Polypropylenwände. Hochwertige Einheiten sind dafür ausgelegt, Drucklasten von bis zu 1 000 kg bis 2 000 kg pro Stelzlager standzuhalten. Diese Tragfähigkeit ist bei schweren, dichten Platten von Bedeutung:

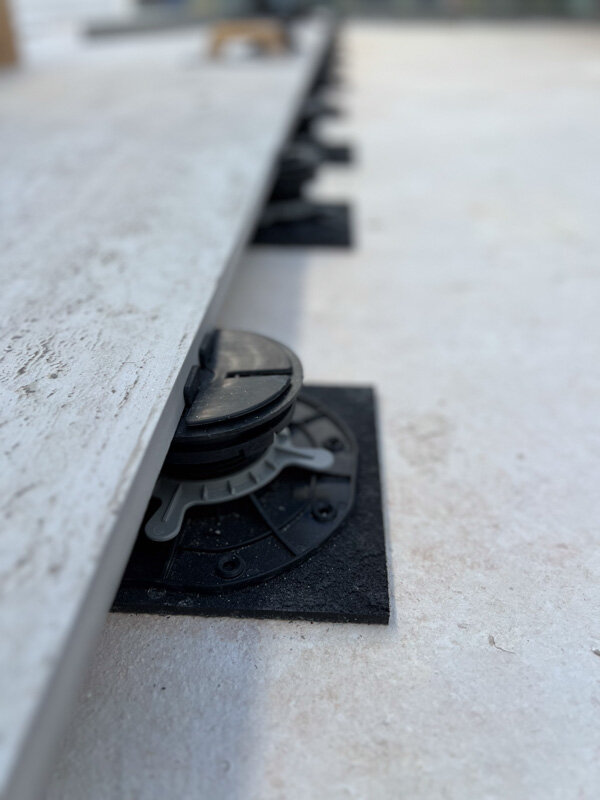

- 20 mm Außenfeinsteinzeug: Leicht und maßgenau, aber ohne Auflage spröde. Sie erfordern ein Stelzlager mit breitem Kopf und zentralem Gummipad unter großen Formaten (wie 600 mm x 1200 mm), um Bruch durch Punktlasten zu verhindern.
- 50 mm Betongehwegplatten oder schwerer Naturstein: Außergewöhnlich schwer. Sie erfordern breite Grundplatten (mit einem Durchmesser von mindestens 200 mm), um Punktlasten auf empfindliche Dämmplatten oder Dachabdichtungen zu verteilen, ohne die Membran zu durchstoßen.
Hinweis: Überprüfen Sie stets die örtlichen Bauvorschriften zu Brandschutzklassen und Windsogwiderstand. Auf Balkonen von Hochhäusern oberhalb bestimmter gesetzlicher Höhen sind nicht brennbare Metall-Stelzlager der Klasse A anstelle von Standard-Polypropylen-Einheiten gesetzlich vorgeschrieben.
Kosten vs. Arbeitsaufwand: die wahre Rechnung
Auf dem Papier sehen Gummipads mit fester Höhe wie ein einfacher finanzieller Gewinn aus. Ein Gummipad mit fester Höhe kostet einen Bruchteil des Preises eines höhenverstellbaren Stelzlagers mittlerer Höhe.
Die Kalkulation ändert sich, wenn man den Arbeitsaufwand auf der Baustelle berücksichtigt:
- Anfängliche Stückkosten: Gummipads mit fester Höhe sind im Voraus günstig in der Anschaffung, während höhenverstellbare Stelzlager einen moderaten oder höheren Stückpreis haben.
- Höhenflexibilität: Gummipads mit fester Höhe bleiben auf ihrer werkseitigen Höhe fixiert und erlauben nur minimales Unterlegen mit dünnen Unterlagen. Höhenverstellbare Stelzlager bieten eine kontinuierliche millimetergenaue Kontrolle in einem breiten Bereich von 15 mm bis über 1 000 mm.
- Gefällekorrektur: Gummipads mit fester Höhe bilden jedes Gefälle nach, das die Terrasse bereits hat. Höhenverstellbare Stelzlager können Gradienten bis zu 5 % ausgleichen, wenn sie mit selbstnivellierenden Köpfen oder Neigungsausgleichsplatten kombiniert werden.
- Hohlraumtiefe: Gummipads mit fester Höhe bilden einen flachen Hohlraum (in der Regel unter 25 mm), was den Wasserfluss einschränkt. Höhenverstellbare Stelzlager schaffen einen tiefen Raum mit reichlich Platz für schnelle Entwässerung, Gartenbewässerungsrohre und Außenbeleuchtungskabel.
- Montagegeschwindigkeit auf unebenen Terrassen: Das Verlegen auf Gummipads mit fester Höhe wird langsam und mühsam, wenn an niedrigen Stellen mehrfach unterlegt werden muss. Höhenverstellbare Stelzlager lassen sich deutlich schneller montieren, da man einfach den Flansch dreht, um ihn an eine Laserwaage oder Schnur anzupassen.
- Membranschutz: Gummipads mit fester Höhe schützen empfindliche Terrassenoberflächen auf natürliche Weise durch ihre weiche, nicht scheuernde Mischung. Hochwertige höhenverstellbare Stelzlager erreichen dies durch breite, gefaste Grundplatten, die große Lasten gleichmäßig verteilen, ohne die Abdichtungsschichten zu durchtrennen.
Wenn der Handwerker zwei zusätzliche Minuten pro Platte damit verbringt, anzuheben, unterzulegen und die Höhen mit der Wasserwaage zu prüfen, hebt der Arbeitsaufwand die Ersparnis aus dem Kauf günstigerer Gummipads vollständig auf.
Welches davon gehört zu Ihrer Arbeit?
Wählen Sie Gummipads mit fester Höhe, wenn:
- Der Untergrund vollkommen flach und glatt ist und bereits genau in die Richtung abfällt, in die das Wasser von der fertigen Bodenfläche abgeleitet werden soll.
- Die Türschwellenüberstände gering sind und die Gesamthöhe des Aufbaus zwischen der Konstruktionsplatte und der Türschwelle weniger als 25 mm beträgt.
- Sie auf einem kleinen, geschützten heimischen Balkon mit einfachen, leichten Platten arbeiten.

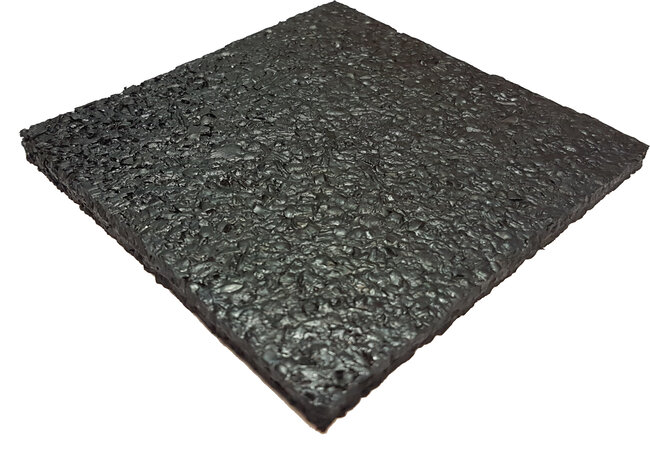

Siehe auch: Gummipad SBR 170x170x3 mm
Wählen Sie höhenverstellbare Kunststoff-Stelzlager, wenn:
- Der Untergrund in Richtung der Abflüsse abfällt, Sie aber eine ebene fertige Plattenfläche wünschen.
- Sie die fertige Bodenfläche anheben müssen, um sie an die Schwelle der Innentür anzupassen.
- Der Untergrund kleine Unebenheiten, Stufen oder Vertiefungen aufweist, die ein schnelles Ausnivellieren erfordern.
- Sie Rohrleitungen oder Gartenbeleuchtung unter den Platten verlegen.
- Sie gewerbliche Platten mit hoher Fußgängerfrequenz, großformatiges Porzellan oder tiefen Naturstein verlegen.
Messen Sie vor der Bestellung die Höhe der fertigen Bodenfläche an der Türschwelle, prüfen Sie den tiefsten Punkt am Regenwasserabfluss und berechnen Sie den Höhenunterschied im gesamten Bereich. Dieser Unterschied zwischen dem tiefsten und dem höchsten Punkt zeigt Ihnen sofort, ob ein statisches Gummipad ausreicht oder ein verstellbares Stelzlager erforderlich ist.
