Lösungen gegen Windsog für Feinsteinzeugplatten auf Dachterrassen

Architekten lieben Porzellan-Terrassenplatten mit einer Dicke von 20 mm für die Gestaltung von Dachflächen. Sie sind leicht, nicht porös, verblassen nicht und sind elegant. Doch dieses geringe Gewicht—oft unter 10 Pfund pro Quadratfuß—wird zur Gefahr, wenn extreme Wetterbedingungen auf Hochhäuser treffen.

In der Höhe drückt der Wind nicht nur horizontal auf die Dachterrasse; er erzeugt eine Druckdifferenz. Schnell strömende Luft, die über das System der Platten mit offenen Fugen fließt, bildet eine Zone mit niedrigem Druck über der Oberfläche, während sich darunter durch die offenen Fugen Luft mit hohem Druck ansammelt. Das Ergebnis ist die Sogkraft des Windes: eine Abhebekraft, die die Terrassenplatten von ihren Stelzlagern reißt.

Wenn dies nicht gelöst wird, führt die Sogkraft zur Verschiebung der Terrassenplatten, zur Beschädigung der darunter liegenden Abdichtungsmembran, zu erheblichen Sachschäden und zu erheblichen Sicherheitsrisiken für Fußgänger darunter. Die Sicherung von Porzellan-Terrassenplatten gegen starken Wind ist eine bauliche Anforderung für jeden Freizeitbereich auf dem Dach.

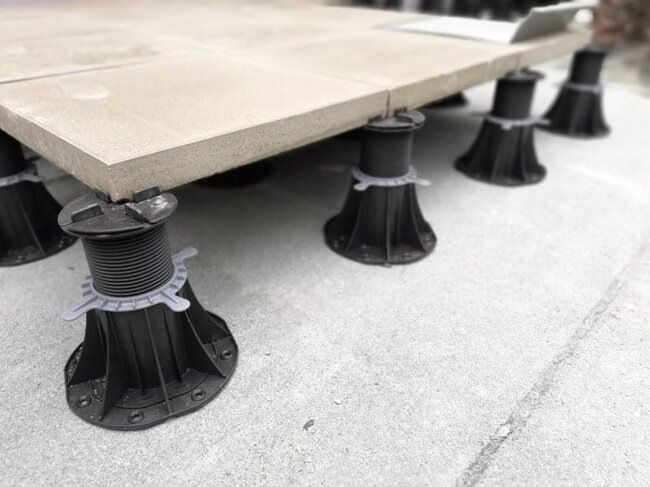

Die grundlegenden Mechanismen der Windsogwirkung auf eine Stelzlager Terrasse mit offenen Fugen lassen sich auf vier verschiedene Druckzonen zurückführen:

1. Obere Oberfläche (niedriger Druck): Hochgeschwindigkeitsluft, die über das Dach strömt, erzeugt gemäß dem Bernoulli-Prinzip ein lokales Vakuum direkt über den Platten.
2. Offene Fugen: Fugen mit einer Breite von 3/16 Zoll oder 1/8 Zoll zwischen den Platten ermöglichen es den Windströmungen, unter die Terrassenoberfläche einzudringen.
3. Kammer unter der Terrasse (hoher Druck): Umgebungsluft wird im offenen Raum unter den angehobenen Platten eingeschlossen und komprimiert.
4. Resultierende Sogkraft: Die Kombination aus dem nach oben gerichteten Druck von unten und dem Sog von oben erzeugt eine Auftriebskraft, die stark genug ist, um das Eigengewicht der Platte zu überwinden.

Das Verständnis, warum Windsog Systeme von Stelzlagern mit offenen Fugen beschädigt, lässt sich auf Aerodynamik und mechanische Hebelwirkung zurückführen:

• Bernoullisches Prinzip auf Dächern: Luft beschleunigt, wenn sie über die Kante der Attika eines Gebäudes strömt. Schnelle Luft senkt den Druck auf der Oberseite der Platte, während die Umgebungsluft in dem Hohlraum darunter eingeschlossen bleibt.
• Wirbelbildung an Ecken und Kanten: Wind trifft nicht gleichmäßig auf das Dach. Er wirbelt heftig um Ecken und Attiken und erzeugt lokale Druckspitzen, die Platten von den Rändern abheben.
• Umkippkräfte: Eine einzelne nicht verankerte Platte, die von einer Böe erfasst wird, kann kippen. Wenn sich eine Platte löst, dringt Wind in den offenen Hohlraum unter den benachbarten Platten ein und verursacht einen Dominoeffekt auf der gesamten Terrasse.

Ausführende und Planer wenden mehrere Methoden an, um Windabtriebskräften in erhöhten Terrassenplattensystemen entgegenzuwirken. Jede von ihnen bringt unterschiedliche Kompromisse hinsichtlich Arbeitsaufwand, Zugänglichkeit und langfristiger Leistung mit sich:

• Schwerer Ballast: Stützt sich auf das Eigengewicht (Beton- oder Steinballast). Obwohl die Montagegeschwindigkeit moderat ist, ist der Zugang zur Membran schwierig. Der Hauptnachteil besteht darin, dass schwerer Ballast leicht die zulässigen ständigen Lasten der Konstruktion überschreitet und die Vorteile der Leichtigkeit von Porzellan zunichtemacht.
• Oberflächenkleber: Stützen sich auf chemische Bindemittel. Die Montage ist langsam und eliminiert vollständig den Zugang zur Membran unter dem Belag. Der Hauptnachteil ist die unvermeidliche Beschädigung während thermischer Ausdehnungszyklen sowie die Zerstörung des Zugangs zum Untergrund.
• Mechanische Randbegrenzungen: Verwenden randliche Befestigung entlang von Wänden und Attiken. Die Montage ist schnell und bietet hohe Membranzugänglichkeit. Jedoch lässt die randliche Befestigung die Platten im mittleren Bereich der Terrasse anfällig für lokales Abheben durch Wirbel an den Ecken.
• Stelzlager-Verriegelungssysteme: Verwenden mechanische Anker, Clips oder Schalen-Sets. Die Montagegeschwindigkeit variiert von schnell bis moderat, bei vollständigem Zugang zur Membran. Die Hauptanforderung ist die Abstimmung des Systems auf kompatible Randprofile der Platten oder Schalenunterlagen.

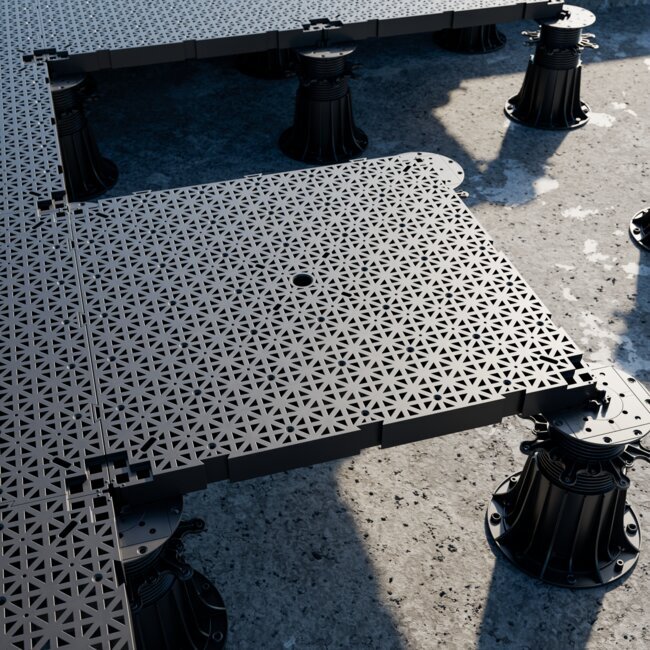

Moderne Montagemethoden verbinden die Platte direkt mit dem Kopf des Stelzlagers mithilfe spezieller mechanischer Clips, von unten montierter Sicherungsschalen oder Ecken blockierender Scheiben. Diese Systeme verwandeln einzelne leichte Platten in eine einheitliche Matte, ohne Drainage und Zugänglichkeit zu verlieren.

Die Verhinderung von Windauftrieb erfordert die Abwägung von strukturellen Belastungsgrenzen, Anforderungen an Windzonen und langfristigen Wartungsbedürfnissen. Leichte Porzellanplatten bieten außergewöhnliche Haltbarkeit und Stil, erfordern jedoch in größeren Höhen eine spezielle Befestigungsstrategie.

In unserem nächsten Beitrag, Siehe auch: DeckSafe Sicherungsstift mit Schraube.

[[LINK:1740|Deck-Safe]]

Siehe auch: DeckSafe Sicherungsstift mit Schraube

Siehe auch: DeckSafe Sicherungsstift mit Schraube.

tauchen wir in die Details der Mechanik von Verriegelungssystemen ein und vergleichen untere Schalenbaugruppen, Clip-Mechanismen und Stelzlager mit Kopfverriegelung, um Ihnen bei der Auswahl der richtigen Spezifikation für Ihr nächstes Projekt zu helfen.
