Podkonstrukcja tarasu wentylowanego - z czego się składa i jak ją zaprojektować?

Podkonstrukcja to system elementów, które tworzą nośną strukturę dla nawierzchni tarasu. Niezależnie od tego, czy taras wykonany jest z płyt gresowych, betonowych czy desek tarasowych - jego trwałość zależy przede wszystkim od prawidłowo zaprojektowanej konstrukcji nośnej.

Jeżeli dopiero poznajesz technologię tarasów wentylowanych:

→ Zobacz również: Co to jest taras wentylowany

W zależności od rodzaju wykończenia może ona mieć różną budowę.

Najczęściej składa się z:

1. Wsporników tarasowych (regulowanych lub stałych)
2. Legarów (w przypadku tarasu wykończonego deskami)
3. Elementów dystansowych utrzymujących szczeliny
4. Nawierzchni tarasowej (płyty lub deski)

System ten pozwala wykonać taras w technologii tzw. podłogi podniesionej, gdzie nawierzchnia nie jest trwale przyklejona do podłoża.

O montażu bez zaprawy przeczytasz tutaj:

→ Zobacz również: Montaż tarasu bez trwałego przyklejania

Podkonstrukcja znajduje się pomiędzy podłożem a warstwą wykończeniową.

Typowy układ warstw wygląda następująco:

1. podłoże konstrukcyjne (grunt, beton, dach)
2. hydroizolacja lub warstwa drenażowa
3. wsporniki tarasowe
4. legary (opcjonalnie)
5. nawierzchnia tarasu (płyty lub deski)

Takie rozwiązanie umożliwia stworzenie przestrzeni wentylacyjnej pomiędzy podłożem a płytami lub deskami.

O elementach systemu szerzej:

→ Zobacz również: Elementy systemu tarasu wentylowanego

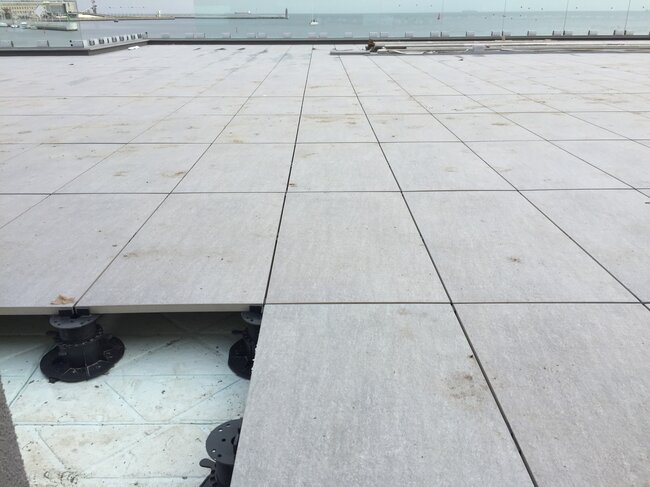

W przypadku płyt gresowych lub betonowych konstrukcja jest stosunkowo prosta.

Płyty opierają się bezpośrednio na głowicach wsporników.

Wsporniki posiadają dystanse fugowe o szerokości 3 lub 5 mm, które utrzymują równą szczelinę pomiędzy płytami.

Najczęściej stosowanymi płytami w takim systemie są 2 cm płyty gresowe o wymiarach 60x60 cm, które podpierane są w narożnikach.

O zasadach montażu:

→ Zobacz również: Układanie płyt na tarasie wentylowanym - zasady montażu

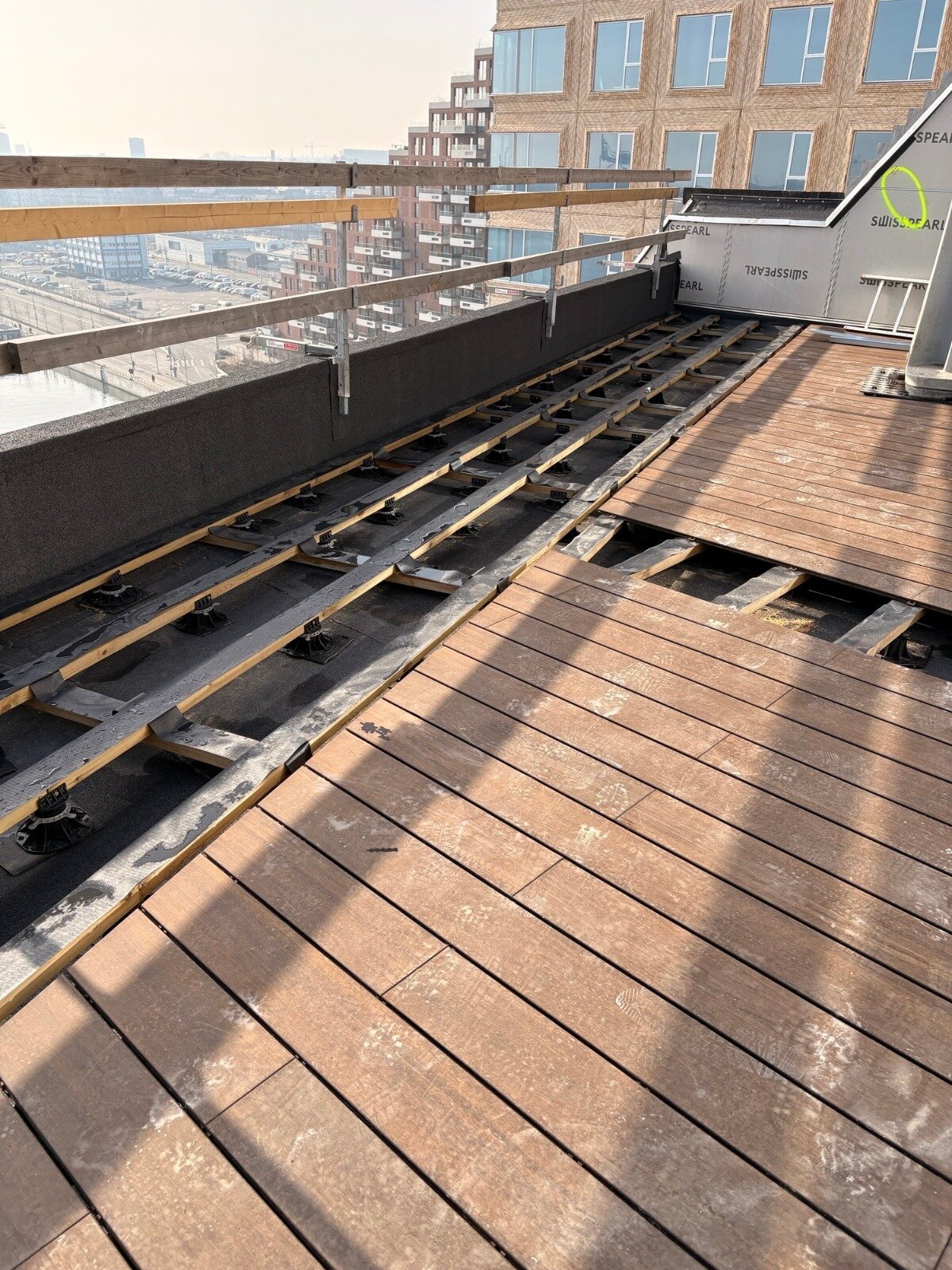

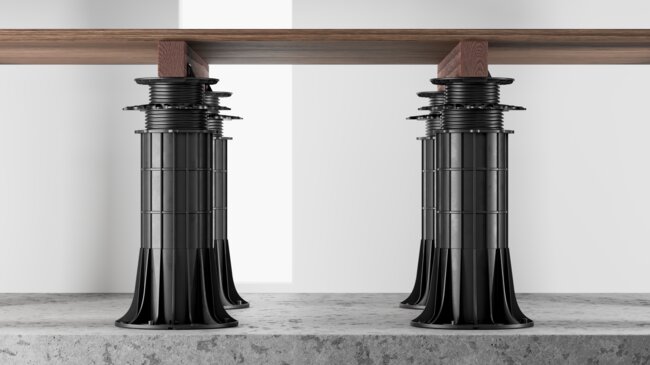

Jeżeli nawierzchnią są deski (drewniane lub kompozytowe), podkonstrukcja wygląda nieco inaczej.

System składa się z:

1. wsporników regulowanych
2. legarów aluminiowych, kompozytowych lub drewnianych
3. desek tarasowych (kompozytowych lub drewnianych)

Dzięki adapterom do legarów, które są łatwo montowane w głowicy wspornika, legar nie przesuwa się, a co za tym idzie- jest stabilny.

O systemach pod deski:

→ Zobacz również: Taras wentylowany z deski kompozytowej (WPC)

Najważniejszym elementem konstrukcyjnym są wsporniki tarasowe.

Ich zadaniem jest:

• przenoszenie obciążeń na podłoże
• regulacja wysokości konstrukcji
• kompensacja spadków
• stabilizacja płyt lub legarów

Dzięki regulacji wysokości możliwe jest wyrównanie nawet bardzo dużych spadków czy różnic poziomów.

Szerzej o wspornikach:

→ Zobacz również: Wsporniki tarasowe regulowane - zastosowanie, budowa i zasady doboru

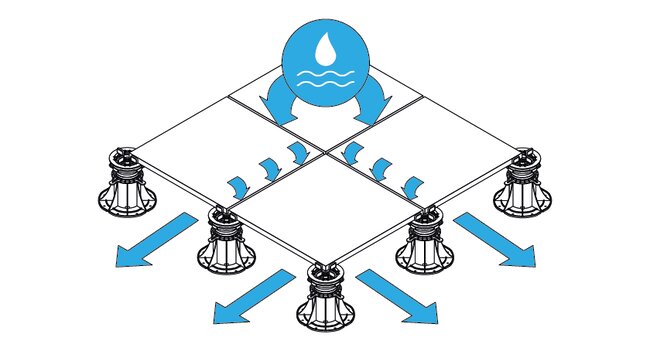

Jedną z największych zalet systemu wentylowanego jest sposób odprowadzania wody.

Dzięki podniesieniu całej konstrukcji, woda opadowa spływając przez szczeliny pomiędzy płytami trafia na warstwę hydroizolacji, z której jest łatwo odprowadzana do rynien, wpustów dachowych lub drenażu.

Dzięki przestrzeni wentylacyjnej woda nie zalega pod płytkami, co znacząco ogranicza ryzyko uszkodzeń.

Dlaczego to ważne:

→ Zobacz również: 5 powodów dlaczego woda po deszczu zalega na tarasie

Podkonstrukcja musi przenosić:

1. ciężar wszystkich elementów nawierzchni
2. obciążenie użytkowe (ludzie, meble)
3. obciążenia punktowe (donice, pergole, jacuzzi)

Dlatego kluczowe jest prawidłowe rozmieszczenie wsporników, tak, aby cieżar rozkładał się równomiernie.

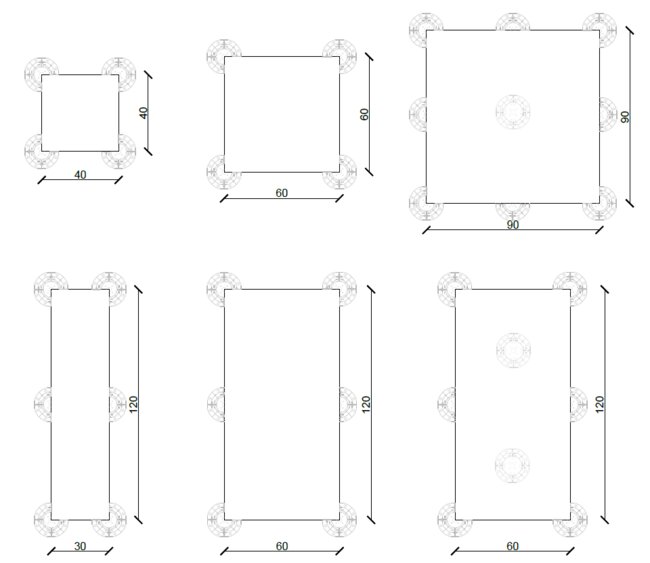

Typowe rozstawy:

• płyty 60×60 cm - podparcie w narożach
• płyty 60x120 cm - podparcie co 60 cm - w narożnikach i na środku dłuższego boku
• płyty 90×90 cm - podparcie co 45 cm, również na środku płyty
• duże formaty - indywidualny projekt

Zawsze warto sprawdzić czy dany rodzaj płyty może być montowany na wspornikach, oraz jaki rozstaw zaleca producent.

O wytrzymałości systemów:

→ Zobacz również: Obciążenia i nośność tarasu wentylowanego - co warto wiedzieć?

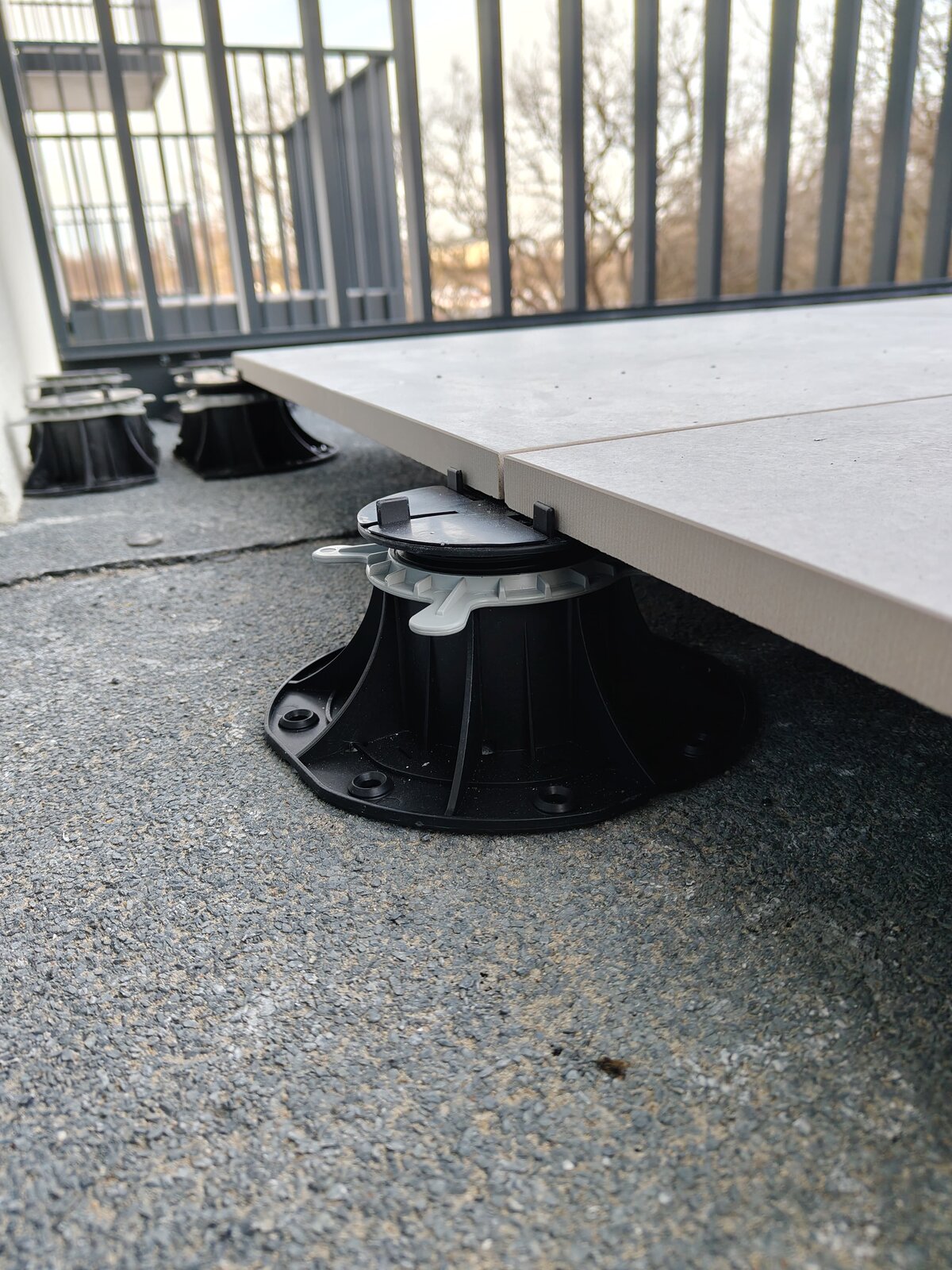

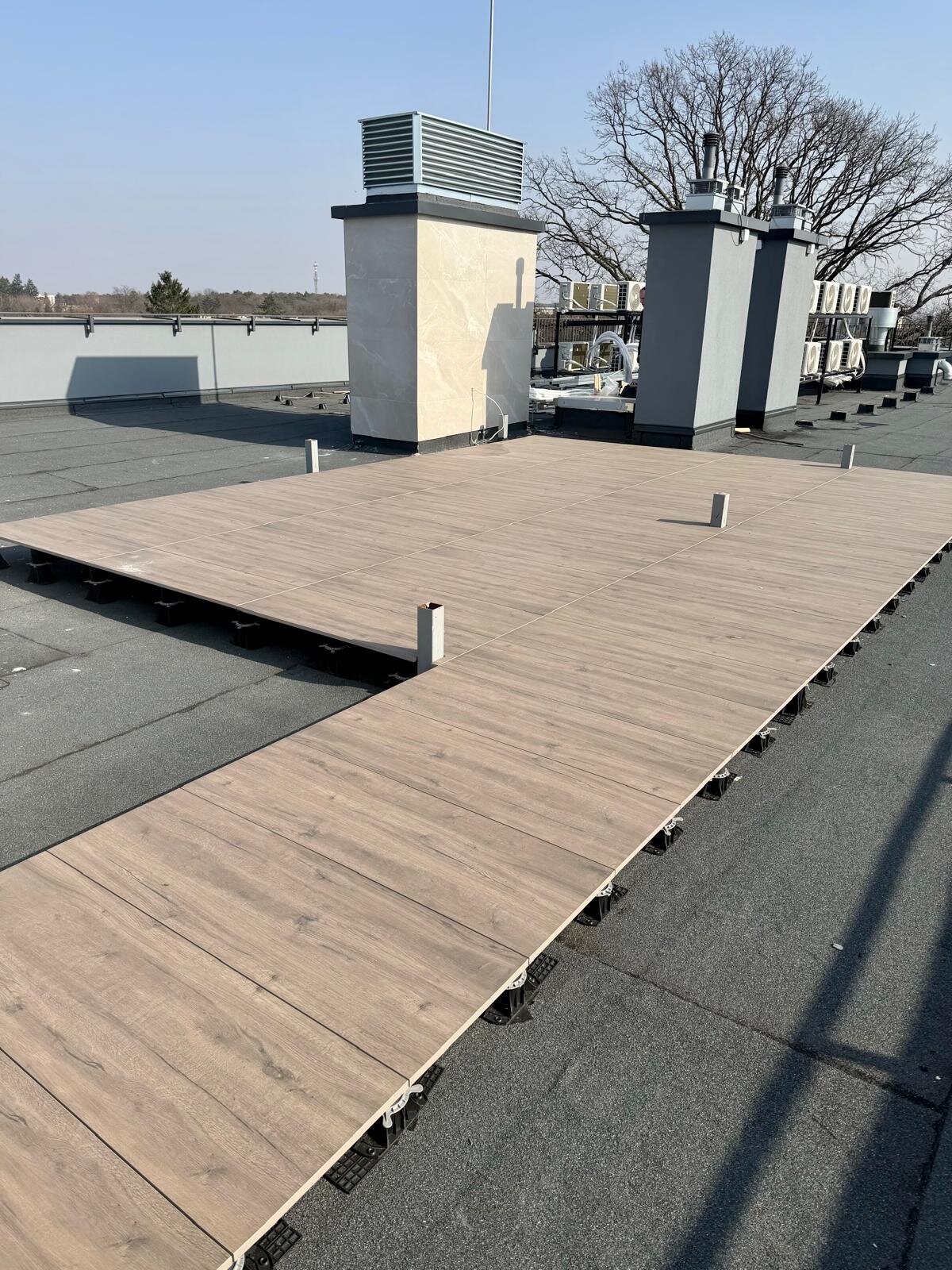

Na dachach płaskich podkonstrukcja pełni dodatkową funkcję - chroni hydroizolację, mimo że wsporniki nie posiadają ostrych krawędzi, w przypadku delikatnej hydroizolacji zalecane jest stosowanie podkładek ochronnych SBR.

Nie tylko chronią one hydroizolację, ale również pełnią funkcję wygłusząjącą, czyli poprawiającą akustykę (chociażby w pomieszczeniu pod tarasem).

Takie rozwiązanie stosowane jest często w inwestycjach deweloperskich i obiektach komercyjnych.

Więcej o dachach użytkowych:

→ Zobacz również: Taras na dachu - jak wykonać taras wentylowany krok po kroku
