Platten auf der Stelzlager Terrasse
Das Verlegen von Platten auf höhenverstellbaren Stelzlagern ist ein grundlegender Schritt bei der Erstellung einer Stelzlager Terrasse. Obwohl die Montage selbst, die als „trocken“ bezeichnet wird, einfacher ist als bei geklebten Systemen, erfordert sie die Einhaltung bestimmter technischer Regeln.
Das Verlegen von Platten auf der Stelzlager Terrasse besteht darin, die Terrassenplatten punktuell auf höhenverstellbaren oder festen Stelzlagern abzustützen, ohne dauerhafte Verbindung mit dem Untergrund.
Im Folgenden zeigen wir, wie das Verlegen von Platten auf der Stelzlager Terrasse korrekt abläuft – sowohl auf dem Boden als auch auf einem Betonestrich.
Wenn Sie die Grundlagen dieser Technologie kennenlernen möchten:
1. Vorbereitung des Untergrunds - der wichtigste Schritt
Jedes Stelzlager Terrassensystem beginnt mit einem stabilen Untergrund. Dieser ist für die Langlebigkeit der gesamten Konstruktion verantwortlich.
Beide Arten von Untergründen benötigen ein entsprechendes Gefälle, standardmäßig wird ein Gefälle von 1,5 - 2% in der Untergrundschicht verwendet (die obere Schicht bei Stelzlager Terrassen kann völlig eben sein)
Terrasse auf dem Boden

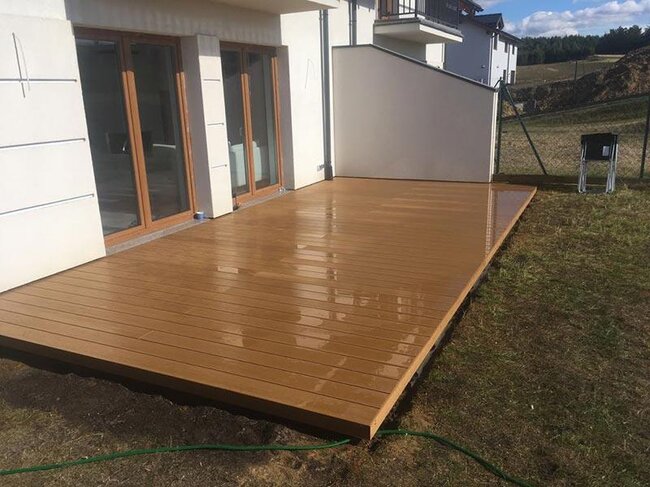

Das folgende Beispiel zeigt eine Terrasse auf dem Boden. Obwohl sie mit Dielen ausgeführt ist, ist das Funktionsprinzip bei Platten dasselbe.
Wenn der Untergrund Boden ist:

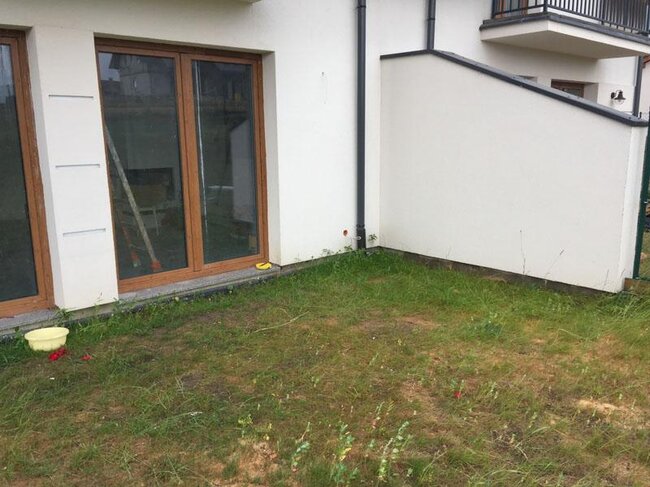

- muss die Humusschicht entfernt werden (ca. 20-30 cm) (erstes Foto vor dem Entfernen des Bodens)

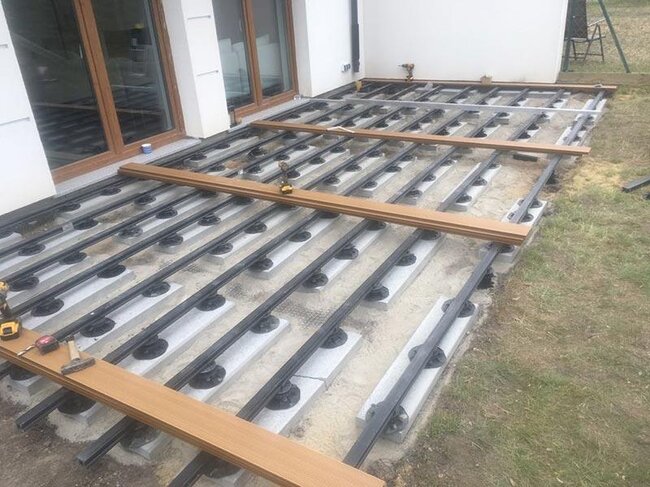

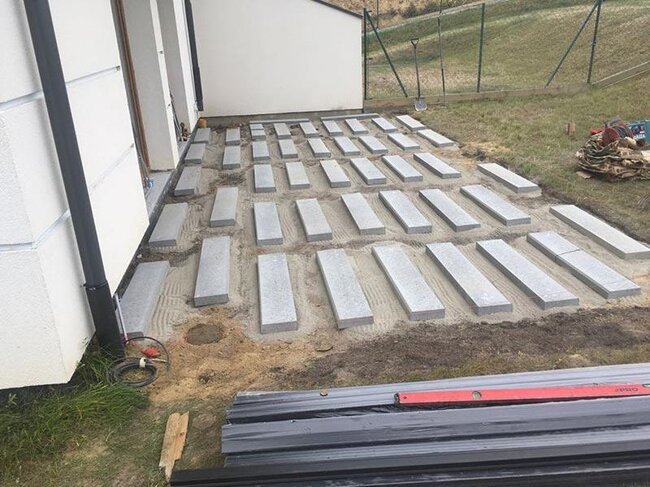

- muss eine Stabilisierung durch Verdichtung des aufgeschütteten Kieses oder durch das Verlegen von Betonblöcken, Gehwegplatten oder Rasengittersteinen erfolgen (zweites Foto)
- muss der richtige Abstand der Stützen eingehalten werden (z. B. für Platten 60×60 cm) (Foto 3)
- können die Zwischenräume zwischen den Elementen mit zusätzlichem Kies als Drainageschicht gefüllt werden.
- müssen die Platten oder Balken mit Dielen verlegt werden
Ein fehlender stabiler Untergrund kann zum Absinken der Stelzlager, zum Verlust der Höhenausrichtung und zur Bildung von Wasseransammlungen führen.

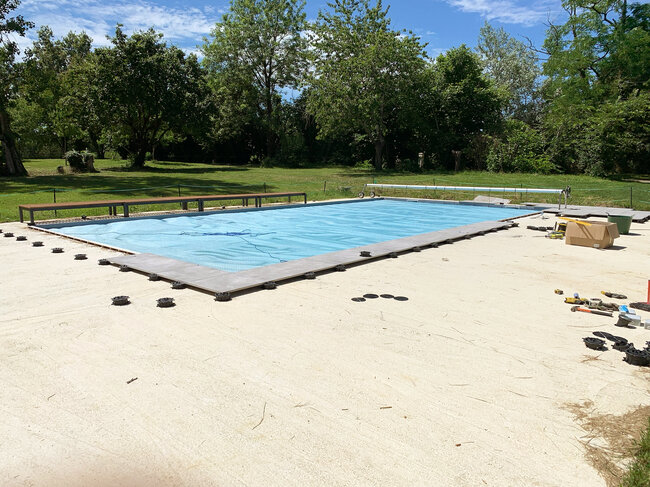

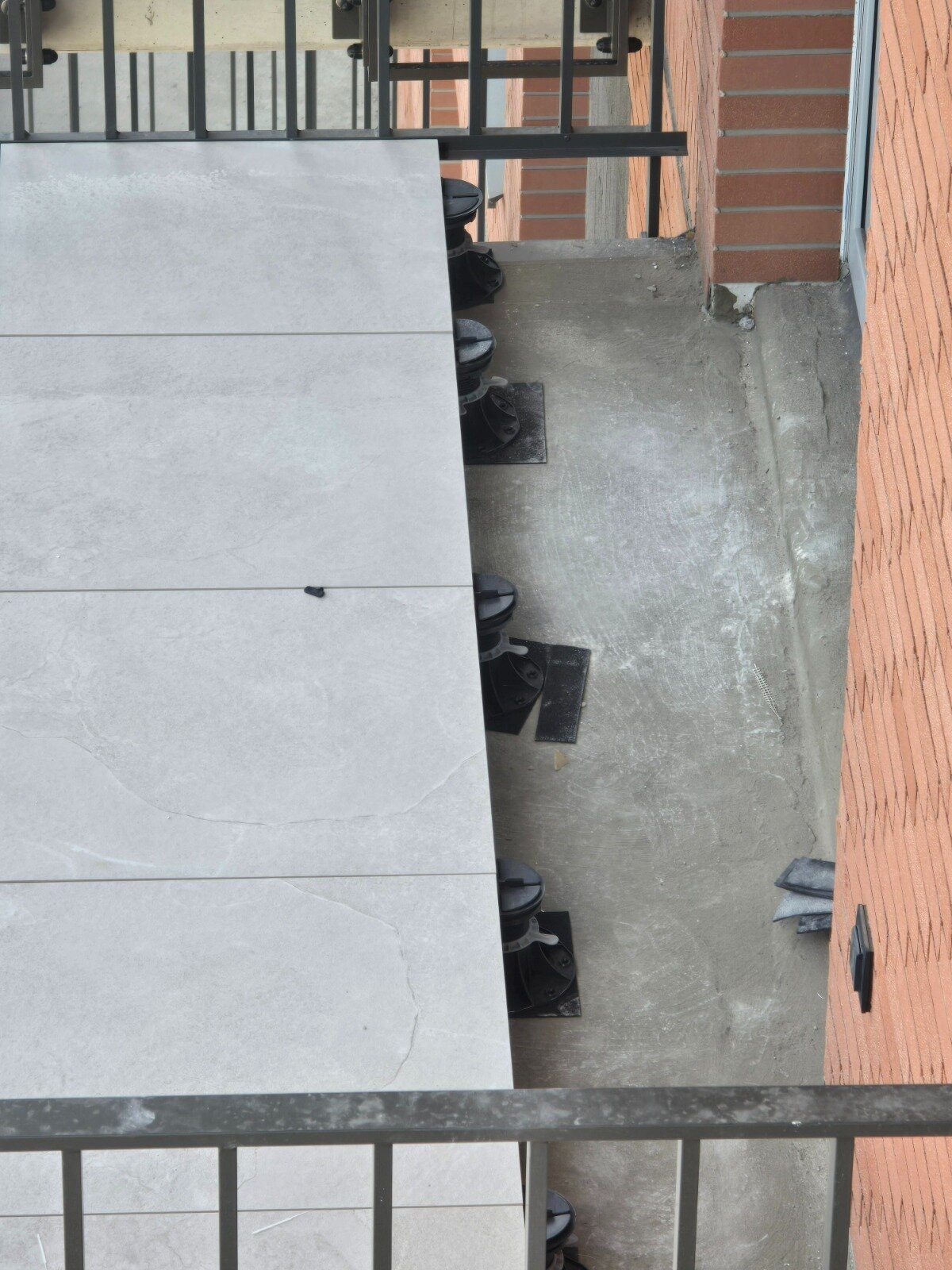

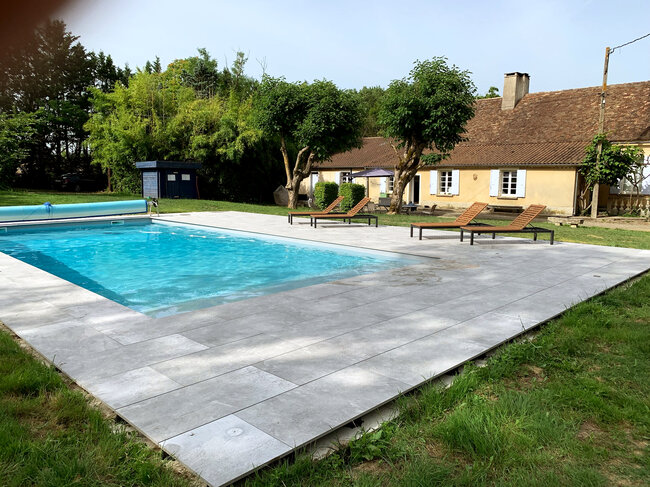

Terrasse auf Betonestrich
Wenn der Untergrund aus einem Betonestrich besteht:
- sollte er stabil und eben sein
- sollte er sauber sein (bei alten Oberflächen müssen Kleberreste entfernt werden)
- bei größeren Unebenheiten sollte eine dünne Ausgleichsschicht (Estrich) aufgebracht werden
- empfindliche Abdichtungen müssen vor Abrieb geschützt werden (z. B. mit SBR Gummipads)
Details zu den Konstruktionsschichten:
2. Abstand der Stelzlager und Tragfähigkeit der Konstruktion
Terrassen Stelzlager werden in verstellbare und feste unterteilt. Die Mindesthöhe des Systems kann bereits 2 mm betragen (bei festen Unterlegplatten), während verstellbare Stelzlager eine Anhebung der Terrasse auf bis zu 950 mm ermöglichen. Verstellbare Stelzlager werden bei Terrassen eingesetzt, die einen Höhenausgleich erfordern, während Unterlegplatten sich für Terrassen auf dem Boden, genauer gesagt auf Kies, eignen oder als Ergänzung der Höhe von verstellbaren Stelllagern dienen.

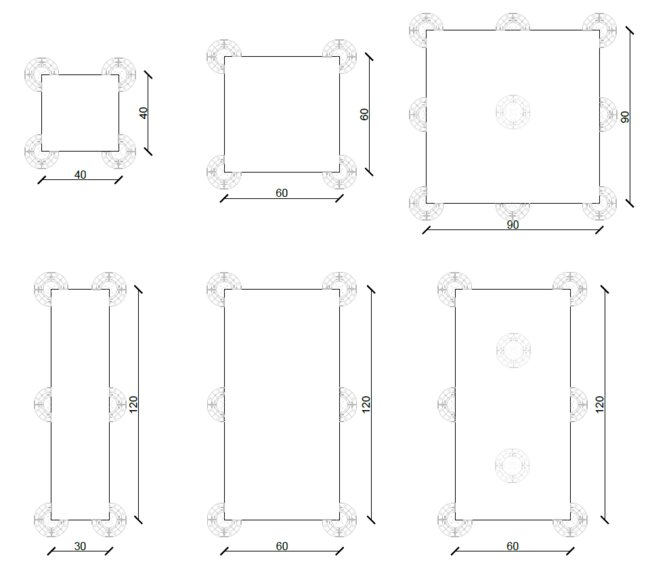

Der Abstand der Stelzlager hängt ab von:
1) dem Plattenformat - üblicherweise werden Platten 60x60x2cm sowie 120x60x2cm verwendet, in beiden Fällen werden die Stelzlager im Abstand von 60 cm aufgestellt, bei Platten 90x90x2cm werden die Stelzlager alle 45 cm gesetzt
2) der Plattenstärke - die am häufigsten verwendeten 2 cm starken Feinsteinzeugplatten benötigen eine Unterstützung an den Ecken, jedoch wird immer empfohlen, die Herstellerangaben zu prüfen
3) zusätzlichen Lasten - bei schweren Pflanzgefäßen oder Pergolen müssen zusätzliche Stelzlager verwendet werden
Unter jedem Stelzlager muss sich ein stabiler Untergrund befinden, dies ermöglicht die Schaffung einer ebenen Nutzfläche.

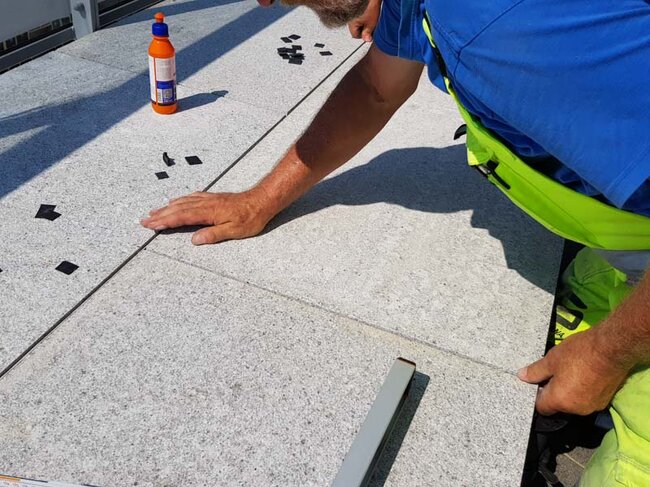

3. Verlegung der Platten – Montageablauf
Die Installation von Keramik-, Beton- oder Steinplatten im Stelzlager-System erfolgt nach demselben Prinzip:

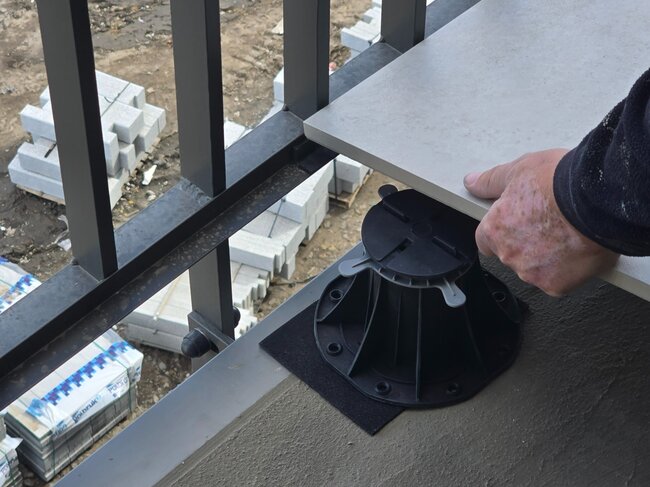

- Aufstellen und Ausrichten der Stelzlager
- Kontrolle der Ebenheit und Höhe mit einem Nivelliergerät oder einer Wasserwaage

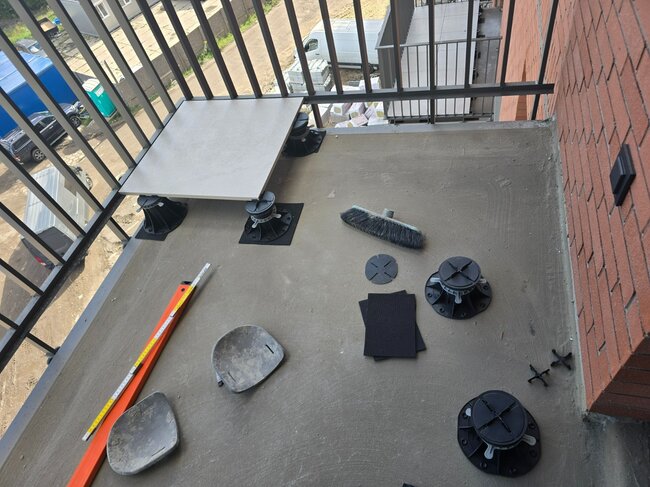

- Verlegung der ersten Platte – Festlegung der Montageachse
- Gleichmäßiges Anlegen der weiteren Platten an die erste Platte

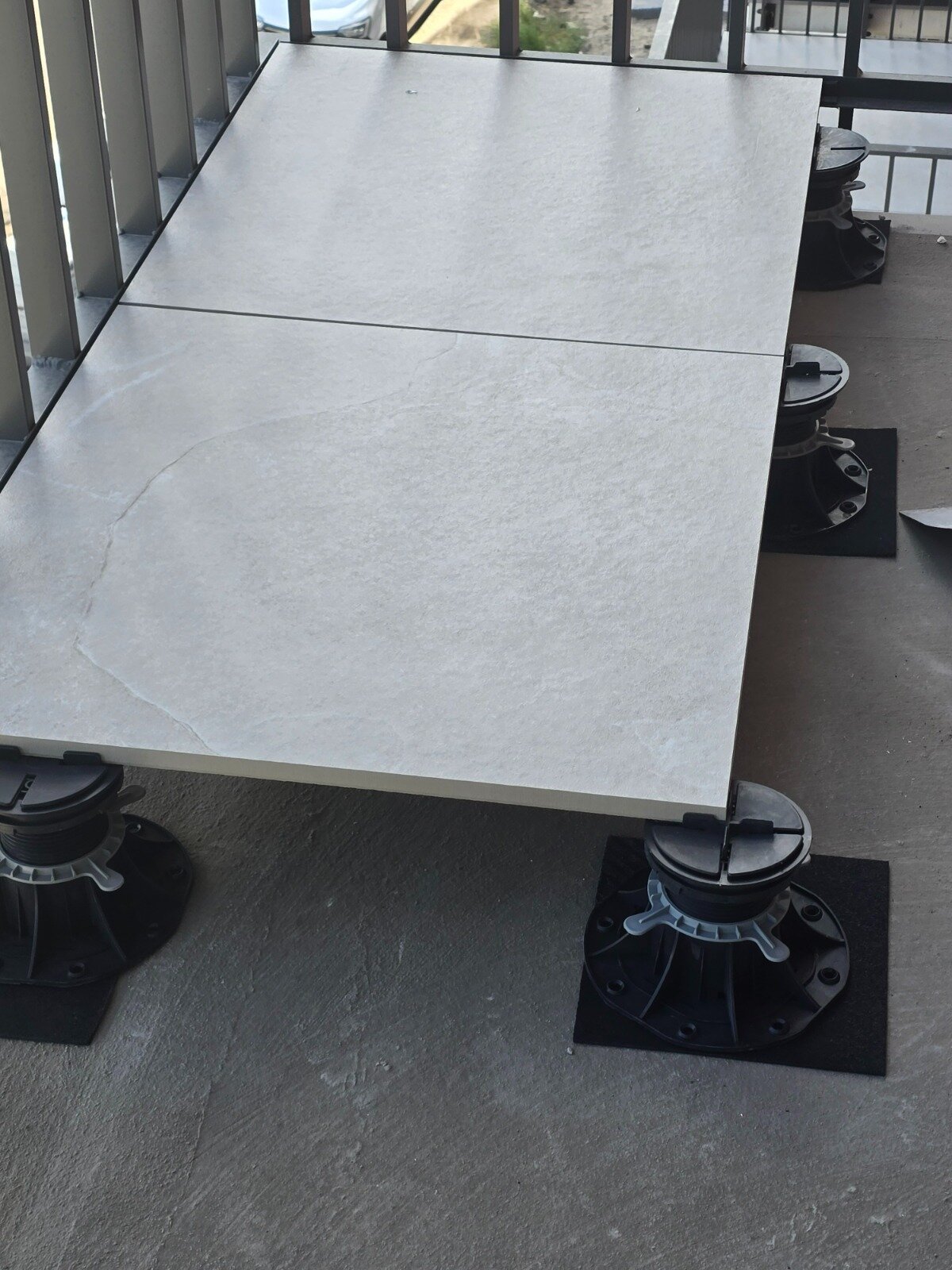

Zwischen den Platten sind Abstände (Fugen) von 3 oder 5 mm zu lassen, die den Wasserabfluss sowie den Ausgleich von Spannungen in den Platten ermöglichen.
Zu den Regeln der Fugenwahl:
Fuge oder Abstand auf der Außenterrasse – wie wählt man die richtige Breite?
4. Kritische Stellen bei der Montage
Bei der Planung der Terrasse und beim Verlegen erfordern ungewöhnliche Stellen die meiste Aufmerksamkeit, wie zum Beispiel:

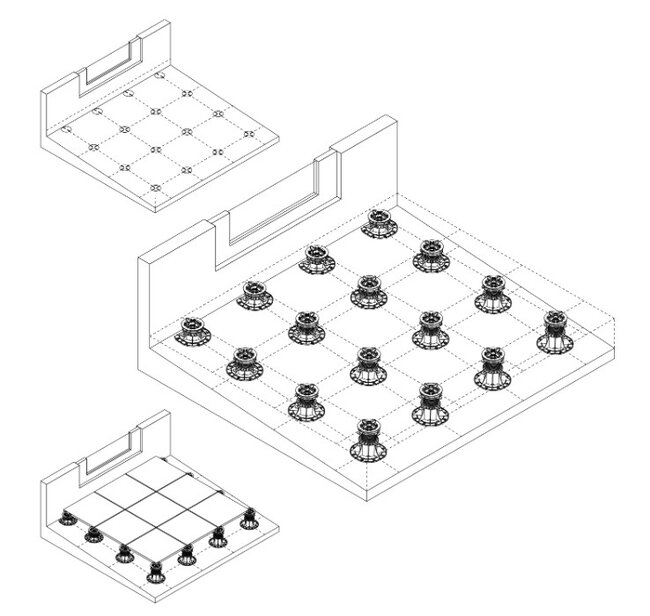

- Bereiche an Türschwellen

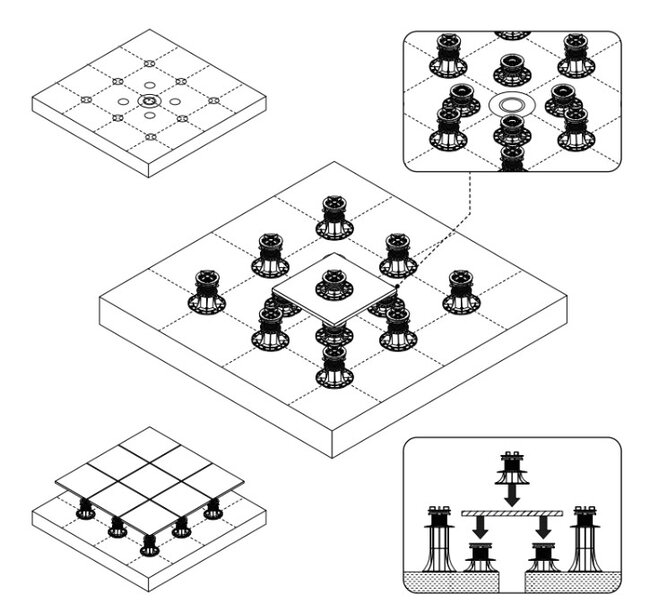

- Dachabläufe (Wasserableitung)

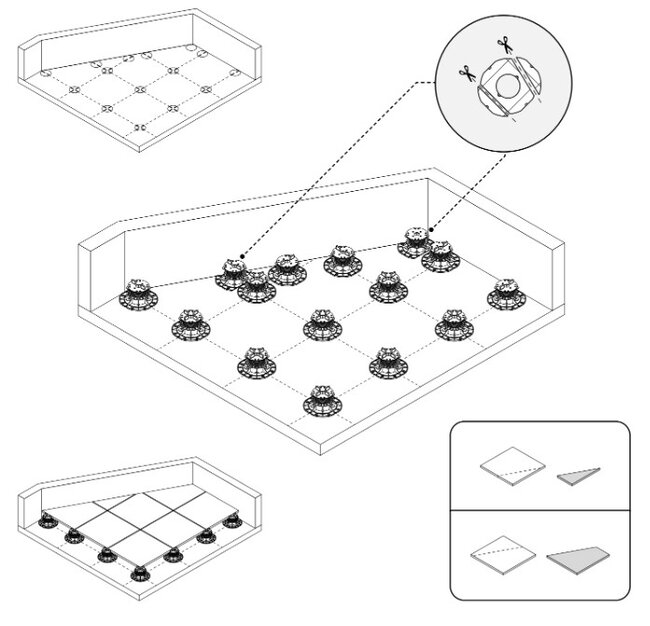

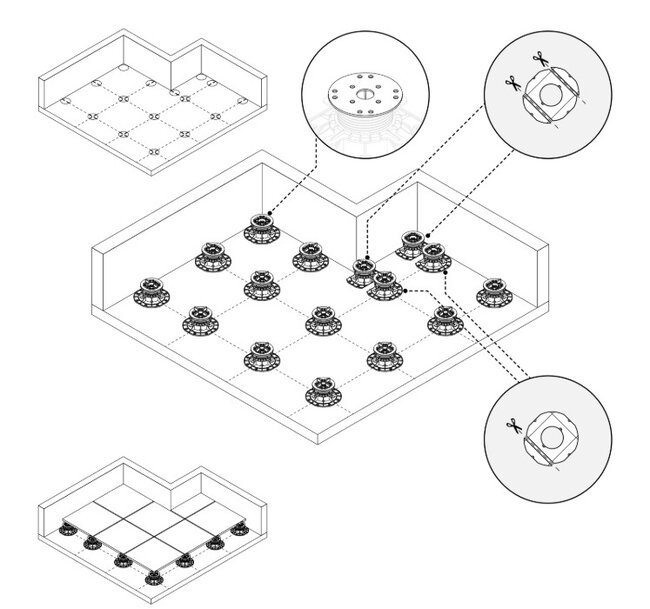

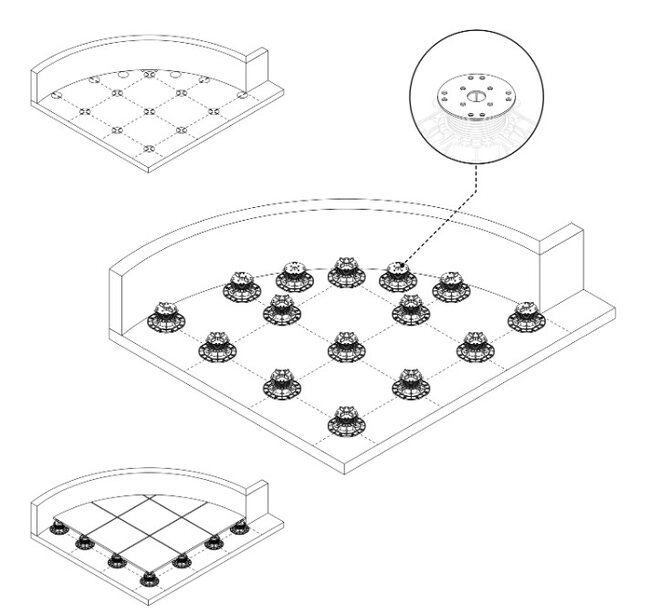

- Ecken und Bögen
- Stellen mit großem Gefälle (über 2%)
- Bereiche, die größeren Belastungen standhalten müssen
Dies sind Stellen, die besondere Aufmerksamkeit erfordern, zum Beispiel eine höhere Dichte der Stelzlager, das Zuschneiden der Basis, die Verwendung von Mindesthöhen und die Art der Montage der Stelzlager. Alle diese Fälle haben wir hier ausführlicher beschrieben:
→Siehe auch: Montage der Stelzlager Terrasse - Schritt-für-Schritt-Anleitung

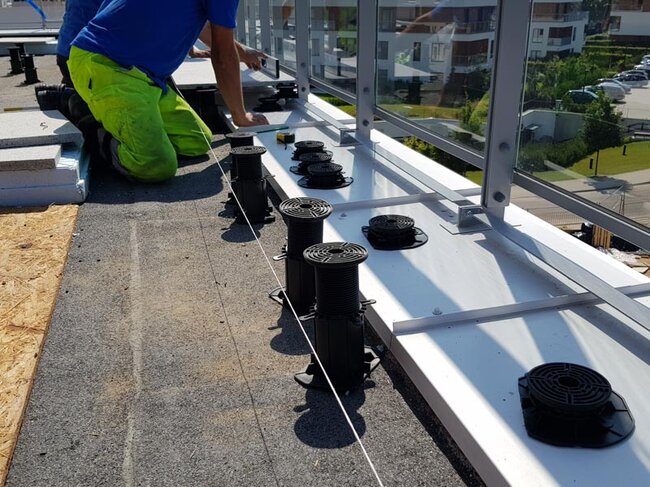

5. Warum das Stelzlager-System die Montage beschleunigt
Im Vergleich zu verklebten Systemen:
- es werden keine Mörtel, Kleber oder Fugen verwendet
- die Montage erfolgt „trocken“
- es ist kein Warten auf das Aushärten der Materialien erforderlich
- eine Höhenregulierung während der Arbeiten ist möglich
- eventuelle Korrekturen sind schnell und nicht-invasiv
Vergleich der beiden Terrassenmontagetechnologien:
Siehe auch: Stelzlager Terrasse a traditionelle verklebte Terrasse
Hier ein Beispiel für eine schnelle Höhenkorrektur des Stelzlagers bei MAX-Stelzlagern mit selbstnivellierendem Kopf:
6. Häufige Fehler bei der Verlegung von Platten
Aus unserer langjährigen Erfahrung wissen wir, dass die häufigsten Probleme bei Stelzlager Terrassen auf einige Ursachen zurückzuführen sind.
Die erste ist ein instabiler Untergrund unter der Terrasse, der zu mangelnder Stabilität der Plattenauflage führt. Infolgedessen liegt die Platte nicht auf der gesamten Fläche des Stelzlagerkopfes auf und kann daher Lasten nicht richtig übertragen.
Ein weiterer Punkt ist die Nichtberücksichtigung der Plattenfestigkeit – die Anwendung zu großer Punktlasten oder ein zu weiter Stelzlagerabstand bei brüchigen, wenig belastbaren Platten.
Das Nichteinhalten von Abständen und Fugen zwischen den Platten – kein Platz für die Ausdehnung und das Zusammenziehen des Plattenmaterials aufgrund von Temperaturen.
Diese und andere Fehler haben wir hier genauer beschrieben:
Siehe auch: Die häufigsten Fehler bei der Montage von Stelzlager Terrassen

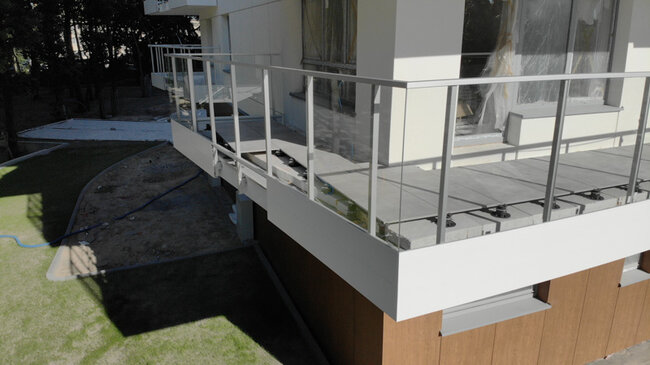

7. Warum Investoren das Stelzlager-System wählen

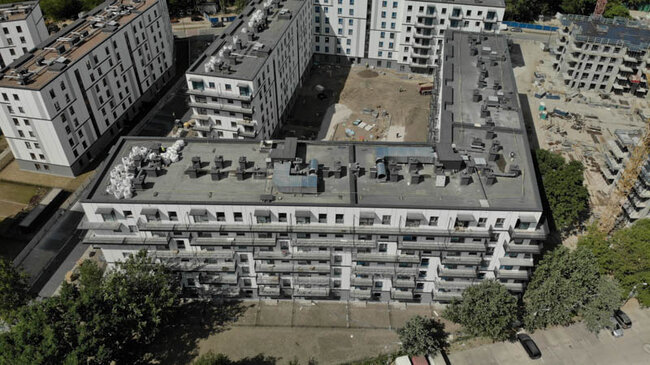

Bei großen Bauprojekten wird das Doppelboden-System wegen folgender Vorteile eingesetzt:
- keine Nassprozesse eliminieren die technologische Aushärtungszeit von Mörtel, was den Bauzeitplan erheblich verkürzt
- hohe Vorhersehbarkeit der Ausführung
- einfache Qualitätskontrolle
- Möglichkeit der Wartung ohne Demontage der gesamten Oberfläche
- Schutz der Abdichtungsschicht, da die Platten nicht dauerhaft mit dem Untergrund verbunden sind und keine Spannungen direkt auf die Abdichtung übertragen
- Optimierung der Arbeitszeit
Das Ausbleiben von Reklamationen und Mängeln wirkt sich direkt auf die Investitionskosten und den Ruf des Auftragnehmers aus.
Zusammenfassung
Das Verlegen von Platten auf einer Stelzlager Terrasse ist ein einfacher Prozess, erfordert jedoch die Einhaltung der Systemregeln:
- stabiler Untergrund
- korrekter Abstand der Stelzlager
- Kontrolle der Gefälle
- Berücksichtigung der Lasten
- geeignete Lösungen an konstruktiven Details
Nicht die Dicke der Platte entscheidet über die Langlebigkeit der Terrasse, sondern die Art ihrer Verlegung und die Qualität der Ausführung des gesamten Systems.
