In welchen Abständen werden höhenverstellbare Stelzlager unter Terrassenbalken angebracht? 40 cm, 50 cm, 60 cm oder vielleicht 70 cm?
Dies ist eine der am häufigsten gestellten Fragen bei der Planung einer Terrassendiele auf Stelzlagern.
Es gibt jedoch keinen einzigen richtigen Abstand für alle Konstruktionen.
Der Abstand der Stelzlager unter dem Balken hängt vor allem ab von:
- dem Material, aus dem der Balken gefertigt ist,
- den Maßen seines Querschnitts,
- vor allem seiner Höhe in der Montageposition,
- der Konstruktion des Profils selbst,
- den geplanten Belastungen der Terrasse.
In der Praxis kommen bei typischen Terrassen im privaten Bereich die Stützen unter den Balken häufig in Abständen von etwa 40–70 cm vor, aber für einen bestimmten Balken kann der richtige Wert sowohl kleiner als auch größer sein.
Sehr wichtig ist, dass bei der Planung der Konstruktion zwei verschiedene Abstände auftreten, die oft miteinander verwechselt werden:
A. Abstand der Stelzlager entlang des Balkens – hängt vor allem von der Festigkeit und Steifigkeit des Balkens ab,
B. Abstand zwischen benachbarten Balken – ergibt sich vor allem aus den Anforderungen des Herstellers der Terrassendiele.
Dies sind zwei unabhängige Werte.

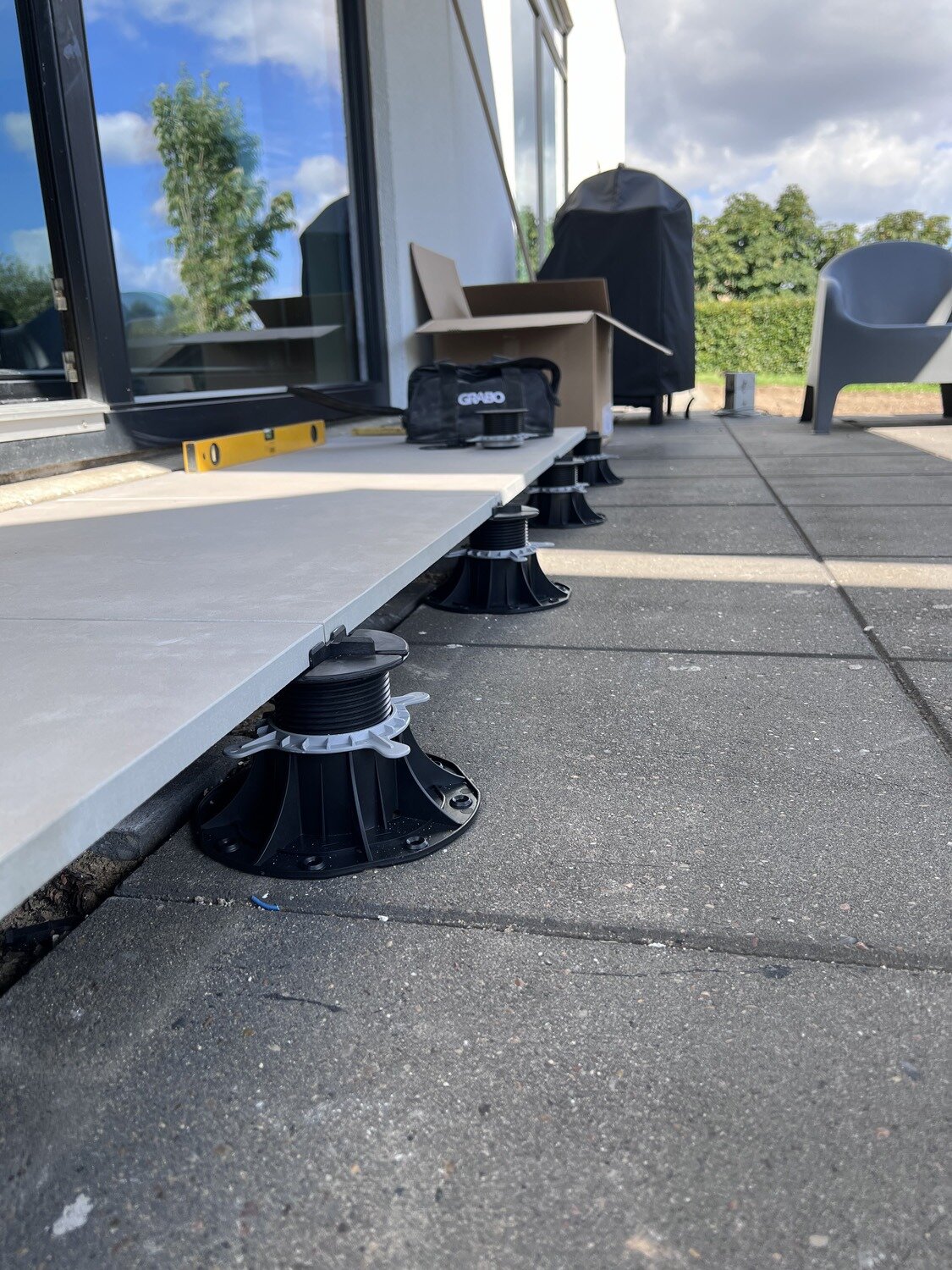

Stelzlager Terrassen – Montagesysteme und Technologie für Profis

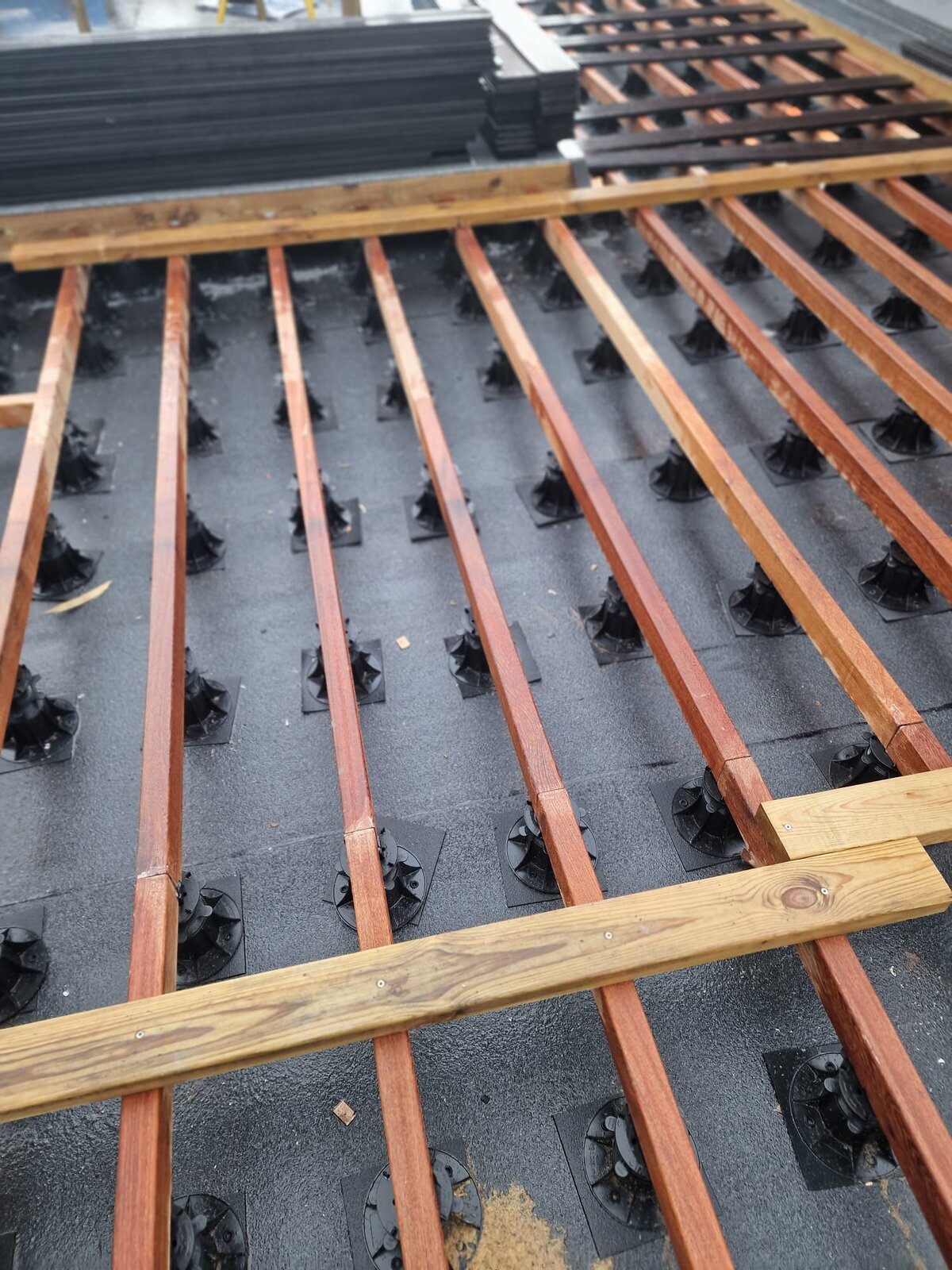

1. Abstand der Stelzlager entlang des Balkens
Das erste Maß bestimmt, in welchen Zentimeterabständen ein einzelner Balken mit einem höhenverstellbaren Stelzlager gestützt wird.
Stellen wir uns einen Balken mit einer Länge von 4 Metern vor.
Er kann mit Stelzlagern gestützt werden:
- alle 40 cm,
- alle 50 cm,
- alle 60 cm,
- alle 70 cm,
- oder – wenn seine konstruktiven Parameter dies zulassen – noch seltener.
Dieser Abstand sollte jedoch nicht zufällig gewählt werden.
Der Balken verhält sich zwischen zwei Stelzlagern wie ein tragendes Element, das die Last überträgt. Je größer der Abstand zwischen den Auflagepunkten ist, desto größer ist die Bedeutung seiner Steifigkeit.
Deshalb sollte die Hauptfrage nicht sein:
„Wie stark ist das Stelzlager?“
sondern:
„Welche Spannweite kann der verwendete Balken sicher überbrücken?“
Das Stelzlager ist ein Auflagepunkt. Der Balken muss die Last zwischen den einzelnen Auflagepunkten übertragen.
Die Hersteller von Terrassensystemen machen den Abstand zwischen den Stützen ebenfalls von der Art und dem Querschnitt des Balkens abhängig. Beispielsweise gibt Jouplast eine allgemeine Empfehlung von etwa 70 cm an und weist gleichzeitig darauf hin, dass der Abstand an die Holzart und den Querschnitt des Balkens anzupassen ist.
Wovon hängt der maximale Abstand zwischen den Stelzlagern ab?
Am wichtigsten sind vier Faktoren.
1..Material des Balkens
Terrassenbalken können unter anderem hergestellt werden aus:
- Nadelholz,
- Laubholz und exotischem Holz,
- Aluminium,
- Verbundwerkstoff,
- Kunststoffen,
- Stahl.
Diese Materialien haben unterschiedliche Steifigkeiten und verhalten sich unter Last unterschiedlich.
Das bedeutet jedoch nicht, dass z. B. ein Aluminiumbalken immer seltener gestützt werden kann als ein Holzbalken.
Das Material allein reicht nicht aus, um den Stützabstand zu bestimmen.
Ebenso wichtig, oft sogar wichtiger, ist der Querschnitt des Balkens.
2. Die Höhe des Balkens ist von großer Bedeutung
Vergleichen wir zwei Holzbalken:
40 × 40 mm
sowie
40 × 70 mm auf Hochkant gestellt.
Der zweite Balken hat ganze 70 mm Konstruktionshöhe, wodurch er beim Biegen deutlich steifer ist.
Deshalb kann er in größeren Abständen gestützt werden.
Das ist ein wichtiges Prinzip:
Wir schauen nicht nur auf die Breite des Balkens. Entscheidend ist seine Höhe in Richtung der Lasteinwirkung.
Deshalb sollte ein Balken 40 × 70 mm nicht unnötig „flach“ verlegt werden. Auf Hochkant gestellt, nutzt er seinen Querschnitt deutlich effizienter.
3. Die Konstruktion des Profils ist ebenfalls von Bedeutung
Bei Aluminiumprofilen reicht die Angabe nicht aus:
„Aluminiumbalken 25 × 40 mm".
Von Bedeutung sind auch:
- welches Maß sich vertikal befindet,
- die Wandstärke des Profils,
- seine Geometrie,
- das Vorhandensein innerer Rippen,
- die Aluminiumlegierung,
- die Art der Verbindung der Konstruktionselemente.
Daher können zwei Aluminiumbalken mit denselben Außenmaßen eine unterschiedliche Tragfähigkeit und Steifigkeit aufweisen.
Ein gutes Beispiel sind komplette Konstruktionssysteme. Für das Aluminiumprofil DuoSpan mit einer Höhe von 51 mm gibt der Hersteller für Wohnanwendungen Stützen sogar alle 900 mm an, während er bei höheren gewerblichen Lasten den Abstand auf 600 mm reduziert. Dies zeigt, dass der Stützenabstand ein Parameter der gesamten Konstruktion und der zu erwartenden Belastung ist, nicht nur des Stelzlagers selbst.
4. Belastung der Terrasse
Derselbe Balken kann je nach Nutzungsart der Terrasse einen anderen Stelzlagerabstand erfordern.
Anders wird projektiert:
- privater Balkon,
- Terrasse am Einfamilienhaus,
- Restaurantterrasse,
- Hotelbereich,
- öffentliche Terrasse,
- Konstruktion für schwere Ausstattung.
Je größer die projektierten Belastungen sind, desto häufiger kann es erforderlich sein, den Abstand zwischen den Stelzlagern zu verringern.
Daher sind die unten aufgeführten Werte als orientierende Empfehlungen für typische Terrassen mit Fußgängerverkehr zu betrachten und nicht als Tabelle der maximalen Konstruktionsspannweiten.
Beispielhafter Stelzlagerabstand für verschiedene Arten von Balken
Die folgende Tabelle zeigt, wie stark sich die Art der Unterstützung je nach Material und Querschnitt des Balkens unterscheiden kann.
Hier ist der Text aus der Tabelle als übersichtliche Liste:
- Hartholz 40 × 40 mm (quadratischer Querschnitt)
- Ungefährer Abstand der Stelzlager entlang des Balkens: ca. 50–60 cm
- Hinweise: Der niedrige Querschnitt begrenzt die Spannweite trotz der guten Holzeigenschaften
- Weichholz 40 × 70 mm (70 mm vertikal, „auf Hochkant”)
- Ungefährer Abstand der Stelzlager entlang des Balkens: ca. 60–70 cm
- Hinweise: Der hohe Querschnitt sorgt für eine deutlich größere Steifigkeit
- Aluminium 25 × 40 mm (abhängig von der Profilkonstruktion)
- Ungefährer Abstand der Stelzlager entlang des Balkens: ca. 40–60 cm
- Hinweise: Der genaue Wert hängt von der Einstellhöhe, der Wandstärke und der Profilgeometrie ab
Wichtiger Hinweis zum Aluminium-Balken 25 × 40 mm
Wenn das Profil so ausgerichtet wird, dass 40 mm das vertikale Maß ist, sind seine statischen Möglichkeiten größer, als wenn die Profilhöhe nur 25 mm beträgt.
Daher sollte man bei einem niedrigen Profil mit 25 mm Höhe einen konservativeren Stützabstand annehmen, z. B. etwa 40–50 cm, es sei denn, der Hersteller des jeweiligen Profils lässt eine größere Spannweite zu.
Wenn hingegen 40 mm die statische Höhe des Profils darstellen, kann man oft einen Abstand im Bereich von 50–60 cm in Betracht ziehen.
Immer haben die technischen Daten des Herstellers des jeweiligen Balkens oder statische Berechnungen Vorrang.
Drei Querschnitte nebeneinander:
- Hartholz 40 × 40 mm → Stützen alle 50–60 cm,
- Weichholz 40 × 70 mm „hochkant“ → Stützen alle 60–70 cm,
- Aluminium 25 × 40 mm → Stützen orientierend alle 40–60 cm.
Es wäre gut, unter jedem Balken zwei oder drei Stützen sowie einen Maßpfeil zwischen ihnen zu zeigen.
Warum kann ein Balken 40 × 70 mm seltener gestützt werden als 40 × 40 mm?
Das ist eine häufige Quelle von Missverständnissen.
Jemand könnte sagen:
„Beide Balken haben doch 40 mm Breite“.
Ja, aber die Breite ist nur eine der Abmessungen.
Ein Balken 40 × 70 mm, hochkant gestellt, hat 70 mm Höhe, wodurch er sich deutlich besser gegen Durchbiegung stemmt.
Aus diesem Grund sollte man bei der Planung der Unterkonstruktion immer nicht nur das Material, sondern auch den vollständigen Querschnitt sowie die Art seiner Ausrichtung angeben.
Die Formulierung:
„Ich habe einen Holzbalken“
reicht nicht aus, um den korrekten Stelzlager-Abstand zu bestimmen.
Wir benötigen mindestens die Informationen:
welches Material + welcher Querschnitt + wie der Balken ausgerichtet ist.
Hängt der Abstand von der Art des Stelzlagers ab?
Bei einer typischen Terrassenkonstruktion bestimmt die Art des Stelzlagers nicht den Abstand zwischen den Balkenstützen.
Das Stelzlager muss natürlich:
- eine ausreichende Festigkeit besitzen,
- stabil sein,
- zum Abstützen von Balken geeignet sein,
- eine korrekte Befestigung des verwendeten Profils ermöglichen.
Ob die Stützen beispielsweise alle 40, 50 oder 70 cm gesetzt werden, entscheiden jedoch vor allem die Parameter des Balkens und die Belastung der Konstruktion.
Terrassen Stelzlager besitzen eine sehr hohe Druckfestigkeit, daher ist bei typischen Fußgänger-Terrassen oft gerade die Unterkonstruktion zwischen den Auflagepunkten das Element, das einer besonderen Analyse bedarf. Die Festigkeitsparameter der einzelnen Stelzlager-Serien sollten immer in der technischen Dokumentation des Herstellers überprüft werden.
Achtung: Es gibt noch einen zweiten Abstand – den Abstand zwischen den Balken
Das ist sehr wichtig.

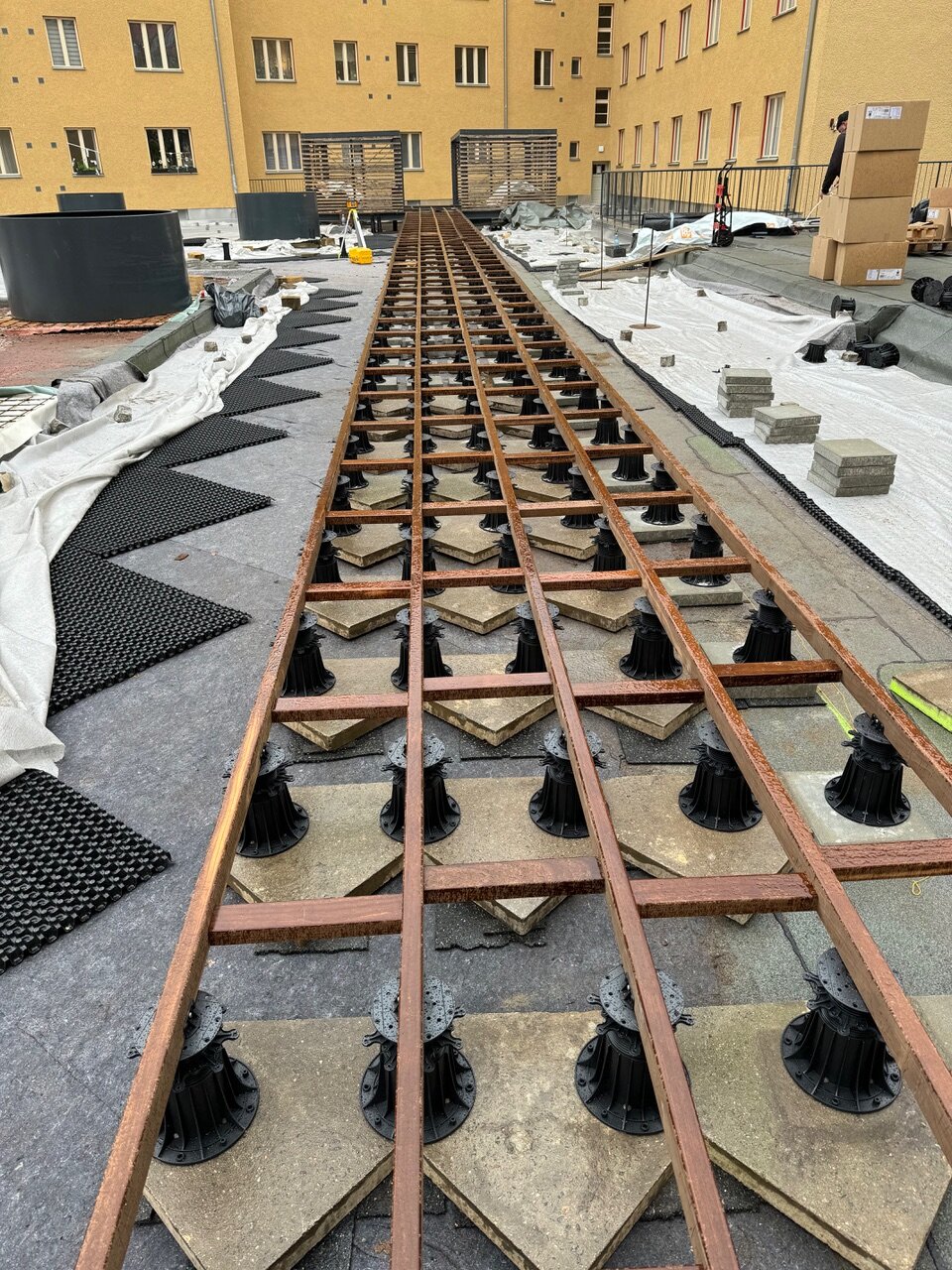

Bisher haben wir über den Abstand gesprochen:
STELZLAGER → STELZLAGER
entlang eines einzelnen Balkens.
Aber die Terrassenkonstruktion hat auch eine zweite Dimension:
BALKEN → BALKEN
also den Abstand zwischen benachbarten Balken.
Und dieser Parameter wird ganz anders festgelegt.
Wovon hängt der Abstand zwischen den Balken ab?
Der Balkenabstand ergibt sich in erster Linie aus der Art der verwendeten Terrassendiele und den Anweisungen ihres Herstellers.
Die Diele ist zwischen zwei benachbarten Balken gespannt, daher sind es ihre:
- Material,
- Dicke,
- Breite,
- Konstruktion,
- Steifigkeit,
- Montageart
die über den maximal zulässigen Abstand zwischen den Balken entscheiden.
Nicht die Serie der verwendeten Stelzlager entscheidet darüber.
Beispielsweise empfehlen Hersteller von Terrassensystemen etwa 500 mm zwischen den Balken für einige Naturholzdiele und etwa 400 mm für WPC-Dielen. Jouplast gibt genau 500 mm für Naturholz und 400 mm für WPC an und empfiehlt gleichzeitig, die Anforderungen des Dielenherstellers zu prüfen.
Andere Dielenhersteller verlangen noch kleinere Werte. TimberTech gibt für viele seiner Dielen einen maximalen Abstand von etwa 16 Zoll an, also etwa 406 mm, während Millboard für die Montage der Dielen senkrecht zu den Balken maximal 400 mm angibt.
Daher gibt es keinen einheitlichen universellen Balkenabstand für alle Dielen.
Beispiel: Stelzlager alle 60 cm bedeuten nicht Balken alle 60 cm
Nehmen wir an, wir planen eine Terrasse mit:
- einem Balken, der alle 60 cm gestützt werden kann,
- einer WPC-Diele, deren Hersteller Balken maximal alle 40 cm verlangt.
Das korrekte Layout sieht dann wie folgt aus:
Entlang der Terrasse:
Stelzlager – 60 cm – Stelzlager – 60 cm – Stelzlager
Quer zum Terrassenverlauf:
Balken – 40 cm – Balken – 40 cm – Balken
So erhalten wir ein Raster:
60 × 40 cm
und nicht 60 × 60 cm.
Genau diese Anordnung der zwei Maße ermöglicht es, die Terrassenkonstruktion korrekt zu berechnen.
Erfordern Holz- und WPC-Dielen denselben Balkenabstand?
Nicht unbedingt.
Es lässt sich nicht ein einziger Wert für die gesamte Gruppe „WPC-Dielen“ festlegen.
Ein Hersteller kann einen Abstand von 400 mm zulassen, ein anderer 350 mm, und für bestimmte Anwendungen können 300 mm erforderlich sein.
Der Abstand kann auch beeinflusst werden durch:
- die Dicke der Diele,
- die Voll- oder Hohlkammerkonstruktion,
- die diagonale Verlegung der Diele,
- die private oder gewerbliche Nutzung,
- die Lage besonderer Lasten.
Daher sollte man bei der Terrassenplanung zunächst die Montageanleitung des Dielenherstellers prüfen und erst auf dieser Grundlage die Balken anordnen.
Und was, wenn die Dielen diagonal verlegt werden?
Wenn die Diele nicht senkrecht zu den Balken verlegt wird, vergrößert sich ihre tatsächliche Spannweite zwischen den Auflagepunkten.
Deshalb verlangen Hersteller in solchen Fällen oft eine Verringerung des Abstands zwischen den Balken.
Das ist ein weiterer Beleg dafür, dass:
der Balkenabstand sich aus den Anforderungen des Belags ergibt und nicht aus der Art der höhenverstellbaren Stelzlager unter der Konstruktion.
Wie wählt man beide Abstände richtig?
Am einfachsten geht das in zwei Schritten.
Schritt 1 – Abstand der Stelzlager festlegen
Prüfen:
- Art des Balkens,
- Material,
- Querschnitt,
- Querschnittshöhe,
- Art der Aufstellung,
- Dokumentation des Herstellers,
- zu erwartende Belastung.
Auf dieser Grundlage bestimmen Sie:
in welchen Abständen der Balken unterstützt werden muss.
Beispiel:
60 cm.
Schritt 2 – Legen Sie den Abstand der Balken fest
Prüfen Sie die Anleitung des Herstellers der Terrassendiele.
Auf dieser Grundlage legen Sie fest:
in welchem Abstand die benachbarten Balken aufgestellt werden.
Beispiel:
40 cm.
Das endgültige Stelzlager-Raster beträgt dann:
60 × 40 cm
Erst wenn Sie beide Maße haben, können Sie die Anzahl der benötigten Stelzlager korrekt berechnen.
Wo müssen zusätzliche Stelzlager eingesetzt werden?
Unabhängig vom Standardabstand kann die Konstruktion zusätzliche Auflagepunkte erfordern.
Dies betrifft unter anderem:
- Verbindungen von zwei Balken,
- Enden von Balken,
- Ränder der Terrasse,
- Stufen,
- ungewöhnliche Formen,
- Stellen mit Lastkonzentration,
- schwere Ausstattungselemente,
- Richtungsänderungen der Konstruktion.
Besondere Aufmerksamkeit sollte den Verbindungen von zwei Balkenabschnitten gewidmet werden.
Die Verbindung sollte sich nicht zufällig in der Mitte einer großen Spannweite zwischen den Stelzlagern befinden.
An solchen Stellen sollte eine entsprechende Unterstützung gemäß der für die jeweilige Unterkonstruktion gewählten Lösung geplant werden. In den Systemanleitungen findet sich ebenfalls die Anforderung, die Enden der Profile direkt über der Unterstützung zu verbinden.
Ist mehr Stelzlager immer besser?
Die Verringerung des Stützabstands erhöht die Steifigkeit der Konstruktion, bedeutet aber nicht, dass unnötigerweise die maximal mögliche Anzahl an Stelzlagern aufgestellt werden sollte.
Eine richtig geplante Konstruktion sollte ein Gleichgewicht finden zwischen:
- Sicherheit,
- Steifigkeit,
- Materialverbrauch,
- Montagezeit,
- Kosten der gesamten Terrasse.
Wenn ein bestimmter Balken eine Unterstützung alle 50 cm erfordert, bringt das Aufstellen der Stützen alle 25 cm in der Regel keinen gerechtfertigten wirtschaftlichen Vorteil.
Andererseits kann die Vergrößerung des Abstands von den empfohlenen 50 cm auf 80 oder 100 cm nur zur Reduzierung der Anzahl der Stelzlager zu einer übermäßigen Durchbiegung der Konstruktion führen.
Der häufigste Fehler: ein Wert für die gesamte Terrasse
Wir begegnen oft der Annahme:
„Ich mache alles im Raster 50 × 50 cm und das wird gut.“
Manchmal ist ein solches Layout tatsächlich geeignet.
Es sollte jedoch nicht als universelle Regel behandelt werden.
Wir können zum Beispiel haben:
- einen Balken, der eine Stütze alle 50 cm erfordert,
- eine Diele, die Balken alle 30 cm erfordert,
also ein Raster:
50 × 30 cm.
Wir können auch haben:
- einen steiferen Balken, der alle 70 cm gestützt wird,
- eine Diele, die Balken alle 40 cm erfordert,
also:
70 × 40 cm.
Beide Lösungen können korrekt sein.
Zusammenfassung – In welchem Abstand werden Stelzlager unter Balken angebracht?
Es gibt keinen einheitlichen universellen Abstand zwischen den höhenverstellbaren Stelzlagern unter Balken.
Bei typischen Konstruktionen privater Terrassen findet man Abstände im Bereich von etwa 40–70 cm, der richtige Wert sollte jedoch an den verwendeten Balken angepasst werden.
Orientierend kann man annehmen:
- Hartholz 40 × 40 mm – etwa 50–60 cm,
- Weichholz 40 × 70 mm hochkant gestellt – etwa 60–70 cm,
- niedriges Aluminiumprofil 25 × 40 mm – etwa 40–60 cm, je nach Geometrie und Art der Aufstellung.
Die wichtigste Regel lautet:
Der Abstand der Stelzlager entlang des Balkens hängt vom Balken ab. Der Abstand zwischen den Balken hängt von der Diele ab.
Dies sind zwei unabhängige Parameter und beide müssen bei der Planung der Terrasse berücksichtigt werden.
Stelzlager Terrassen – Montagesysteme und Technologie für Profis
FAQ – häufig gestellte Fragen
In welchem Abstand werden die Stelzlager unter den Balken angebracht?
Bei typischen privaten Terrassen wird häufig ein Abstand von etwa 40–70 cm verwendet. Der genaue Wert hängt jedoch vom Material, Querschnitt, Höhe und Steifigkeit des verwendeten Balkens sowie von den Belastungen der Terrasse ab.
Können die Stelzlager unter dem Balken alle 50 cm aufgestellt werden?
Ja. Ein Abstand von etwa 50 cm ist ein häufig verwendeter, konservativer Wert für viele niedrige Terrassen-Unterkonstruktionen. Das bedeutet jedoch nicht, dass 50 cm für jeden Balken ein verbindlicher Wert ist.
Können die Stelzlager alle 70 cm aufgestellt werden?
Ja, sofern der verwendete Balken eine ausreichende Steifigkeit aufweist und der Hersteller oder die Konstruktionsplanung diese Spannweite zulässt. Einige Systeme für Holzterrassen gehen von etwa 70 cm als typischem Stützabstand aus.
Wovon hängt der Abstand der Stelzlager unter dem Balken ab?
In erster Linie vom Material des Balkens, seinem Querschnitt, der Konstruktionshöhe, der Profilgeometrie sowie den zu erwartenden Belastungen.
Beeinflusst die Höhe des Balkens den Abstand der Stelzlager?
Ja. Ein höherer Querschnitt, der in der richtigen Ausrichtung aufgestellt wird, ist in der Regel deutlich steifer als ein niedriges Profil und kann daher größere Abstände zwischen den Auflagepunkten ermöglichen.
Hängt der Abstand der Balken von den Stelzlagern ab?
Nein. Die Art der verwendeten Stelzlager bestimmt nicht den Abstand zwischen den Balken. Der maximale Balkenabstand ergibt sich vor allem aus den Anforderungen des Herstellers der verwendeten Terrassendielen.
In welchem Abstand sollten Balken unter der WPC-Terrassendiele verlegt werden?
Es sollte immer der Wert verwendet werden, der vom Hersteller der jeweiligen Diele angegeben wird. Je nach System kann dies z. B. 300, 350 oder 400 mm sein. Bei vielen WPC-Systemen liegt der maximale Abstand bei etwa 400 mm.
Kann der Abstand der Stelzlager und der Abstand der Balken unterschiedlich sein?
Ja – und in der Regel ist er das auch. Wir können z. B. jeden Balken mit Stelzlagern im Abstand von 60 cm stützen, während die benachbarten Balken im Abstand von 40 cm liegen. So erhalten wir ein Stützraster von 60 × 40 cm.
Muss bei höherer Belastung der Abstand der Stelzlager verringert werden?
Häufig ja. Ein gutes Beispiel sind geprüfte Aluminiumsysteme, bei denen der Hersteller einen größeren Stützabstand für Wohnnutzung und einen kleineren für gewerbliche Anwendungen zulässt.
