Welches Gefälle sollte eine Terrasse haben, damit das Wasser abfließen kann? Wie viel Prozent Gefälle auf der Terrasse?

Der am häufigsten empfohlene Gefälle des Untergrunds unter der Terrasse beträgt etwa 1,5–2 %, also 1,5–2 cm pro Meter Länge.

Bei einer Stelzlager Terrasse ist die Antwort jedoch interessanter.

Warum?

Weil man unterscheiden muss:

1. das Gefälle des Untergrunds und der Abdichtung unter der Terrasse, das für die Wasserableitung verantwortlich ist,
2. das Gefälle der fertigen Terrassenoberfläche, also der Platten oder Dielen, auf denen wir gehen.

Bei einer traditionellen verklebten Terrasse verlaufen beide Oberflächen in der Regel praktisch parallel.

Bei einer Stelzlager Terrasse müssen sie es nicht.

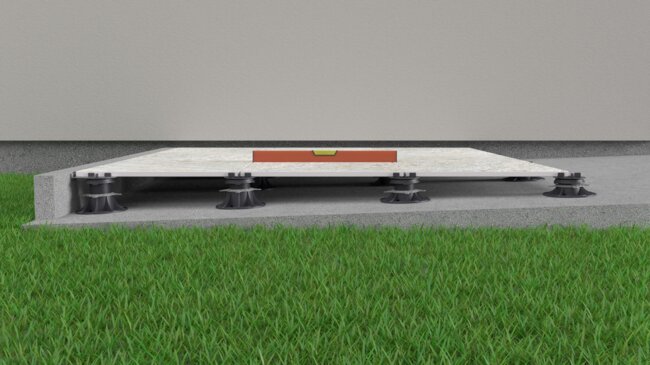

Der Untergrund kann mit einem Gefälle von z. B. 2 % in Richtung Ablauf ausgeführt werden, während höhenverstellbare Stelzlager gleichzeitig ermöglichen, oben eine fast oder vollständig horizontale Oberfläche zu erreichen.

Das ist einer der grundlegenden Vorteile einer Stelzlager Terrasse.

Wie funktioniert eine Stelzlager Terrasse

Wenn Sie nur eine kurze Antwort benötigen:

Untergrund, Gefälleschicht und Abdichtung: Das empfohlene Gefälle beträgt meist 1,5–2%.

Fertige Oberfläche der Stelzlager Terrasse: Kann praktisch waagerecht verlegt werden.

Fertige Oberfläche (schnellerer Wasserabfluss): Wenn Sie den Wasserabfluss von den Platten selbst beschleunigen möchten, verwenden Sie ein Gefälle von ca. 1–2%.

Richtung des Gefälles: Es sollte zur Entwässerung, zum Ablauf oder nach außen – vom Gebäude weg gerichtet sein.

Die wichtigste Regel lautet:

Bei einer Stelzlager Terrasse wird das für die Wasserableitung benötigte Gefälle vor allem auf der Schicht unterhalb der Terrasse ausgeführt. Die fertige Oberfläche der Platten muss dieses Gefälle nicht übernehmen.

Wie viel sind 1% Gefälle?

Das ist ganz einfach.

1% Gefälle bedeutet 1 cm Höhenunterschied auf 1 Meter.

Der Gefällewert wird wie folgt umgerechnet:

• Gefälle 0,5% = 0,5 cm (5 mm) Höhenunterschied pro Meter
• Gefälle 1% = 1 cm (10 mm) Höhenunterschied pro Meter
• Gefälle 1,5% = 1,5 cm (15 mm) Höhenunterschied pro Meter
• Gefälle 2% =; 2 cm (20 mm) Höhenunterschied pro Meter
• Gefälle 3% = 3 cm (30 mm) Höhenunterschied pro Meter

Für verschiedene Terrassentiefen:

Für eine Tiefe von 2 Metern:

• 0,5% = 10 mm
• 1% = 20 mm
• 1,5% = 30 mm
• 2% = 40 mm
• 3% & = 60 mm

Für eine Tiefe von 3 Metern:

• 0,5% = 15 mm
• 1% = 30 mm
• 1,5% = 45 mm
• 2% = 60 mm
• 3% = 90 mm

Für eine Tiefe von 5 Metern:

• 0,5% = 25 mm
• 1% = 50 mm
• 1,5% = 75 mm
• 2% = 100 mm
• 3% = 150 mm

Beispiel: Terrasse mit einer Tiefe von 4 Metern Wenn die Terrasse 4 Meter tief ist, beträgt der Höhenunterschied:

• Bei einem Gefälle von 1%: 4 cm (40 mm)
• Bei einem Gefälle von 1,5%: 6 cm (60 mm)
• Bei einem Gefälle von 2%: 8 cm (80 mm)
• Bei einem Gefälle von 3%: 12 cm (120 mm)

Dieser Höhenunterschied ist entscheidend für die spätere Auswahl der passenden Höhe der Stelzlager.

Und hier zeigt sich der wichtigste Unterschied zwischen einer Stelzlager Terrasse und einer traditionell verklebten Terrasse.

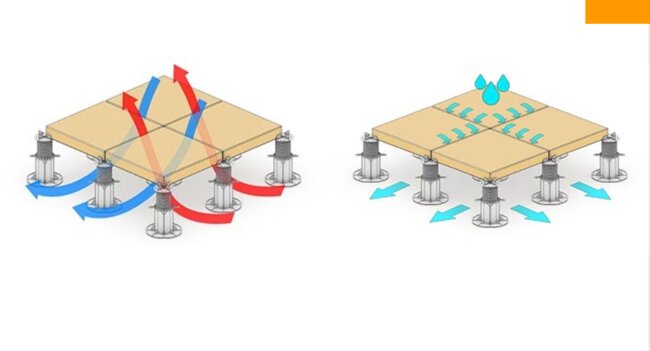

Die Platten müssen nicht das gesamte Wasser über ihre Oberseite bis zum Terrassenrand ableiten.

Zwischen den Platten bleiben offene Fugen.

Wasser:

fällt auf die Platte → gelangt in die Fuge → fließt unter die Terrasse → läuft über die darunterliegende Gefälleschicht ab.

Deshalb ermöglicht das Stelzlagersystem eine horizontale Nutzfläche über einem geneigten Untergrund. Genau so wird die Grundfunktion von erhöhten Stelzlagersystemen auch von anderen Herstellern solcher Systeme beschrieben.

Wenn man eine horizontale Fläche erstellen kann, warum empfehlen wir dann 1–2 %?

Weil es ein Unterschied ist, ob man Wasser aus der Terrassenkonstruktion ableitet oder ob die Oberseite der Platten schnell trocknet.

Eine Stelzlager-Terrasse kann das Wasser auch dann ordnungsgemäß unter den Platten ableiten, wenn die Oberfläche horizontal ist.

Wenn die Platte jedoch vollkommen horizontal liegt, können nach einem starken Regen für einige Zeit auf ihrer Oberfläche zurückbleiben:

• einzelne Tropfen,
• ein dünner Wasserfilm,
• kleine lokale Wasseransammlungen, die aus den Oberflächentoleranzen der Platte resultieren.

Deshalb empfehlen wir bei unseren Projekten ein leichtes Gefälle der fertigen Oberfläche von etwa 1–2 %, sofern die Projektbedingungen dies zulassen. Die aktuelle Empfehlung der DD Group gibt ebenfalls einen Bereich von 1–2 % für die Oberfläche einer Stelzlager-Terrasse an.

Ein solches Gefälle:

• ist gering,
• stört in der Regel nicht bei der Nutzung,
• hilft dem Wasser, die Plattenoberfläche schneller zu verlassen,
• reduziert die Wasserführung in Richtung Fassade und Fenster/Türen.

Reicht 1 % aus?

In vielen Fällen ist 1 % ein sehr guter Kompromiss für die fertige Oberfläche einer Stelzlager-Terrasse.

Das bedeutet nur:

1 cm Höhenunterschied pro Meter Länge.

Für eine Terrasse mit einer Tiefe von 4 m:

4 m × 1 % = 4 cm Höhenunterschied.

Die Oberfläche bleibt optisch nahezu horizontal, und gleichzeitig kann das Wasser leichter in die vorgesehene Richtung abfließen.

Dies darf jedoch nicht mit der Schicht unter der Terrasse verwechselt werden. Für die Fläche, die für die ordnungsgemäße Entwässerung der Konstruktion verantwortlich ist, ist 1,5–2 % eine häufige Lösung.

Ist ein Gefälle von 2 % viel?

Nein.

2 % bedeutet 2 cm Höhenunterschied auf 1 Meter.

Auf einer kurzen Strecke ist das eine geringe Neigung.

Aber bei einer großen Terrasse wird der Unterschied zunehmend spürbar.

Zum Beispiel:

2% × 5 m = 10 cm Höhenunterschied

2% × 8 m = 16 cm Höhenunterschied

2% × 10 m = 20 cm Höhenunterschied

Daher muss bei großen Flächen nicht nur auf den Gefälleprozentsatz geachtet werden, sondern auch auf den gesamten Höhenunterschied zwischen dem höchsten und dem niedrigsten Punkt.

Dies ist direkt relevant für die Auswahl der Verstellbereiche der Stelzlager.

Wie berechnet man das Gefälle der Terrasse?

Man kann eine einfache Formel anwenden:

Höhenunterschied = Länge × Gefälle

Dabei muss der Prozentsatz in einen Dezimalwert umgewandelt werden.

Die Terrasse hat:

6 Meter Länge

und das geplante Gefälle:

2%

Berechnung:

6 m × 0,02 = 0,12 m

also:

12 cm

Zwischen Anfang und Ende des Untergrunds besteht also ein Höhenunterschied von 12 cm.

Wie überprüft man das bestehende Gefälle der Terrasse?

Wenn wir den Höhenunterschied zwischen zwei Punkten kennen, können wir den Prozentsatz des Gefälles berechnen.

Formel:

Gefälle [%] = Höhenunterschied / Länge × 100

Beispiel:

• Länge: 4 m,
• Höhenunterschied: 8 cm = 0,08 m.

0,08 / 4 × 100 = 2%

Das bestehende Gefälle des Untergrunds beträgt also 2%.

Man muss präzise antworten:

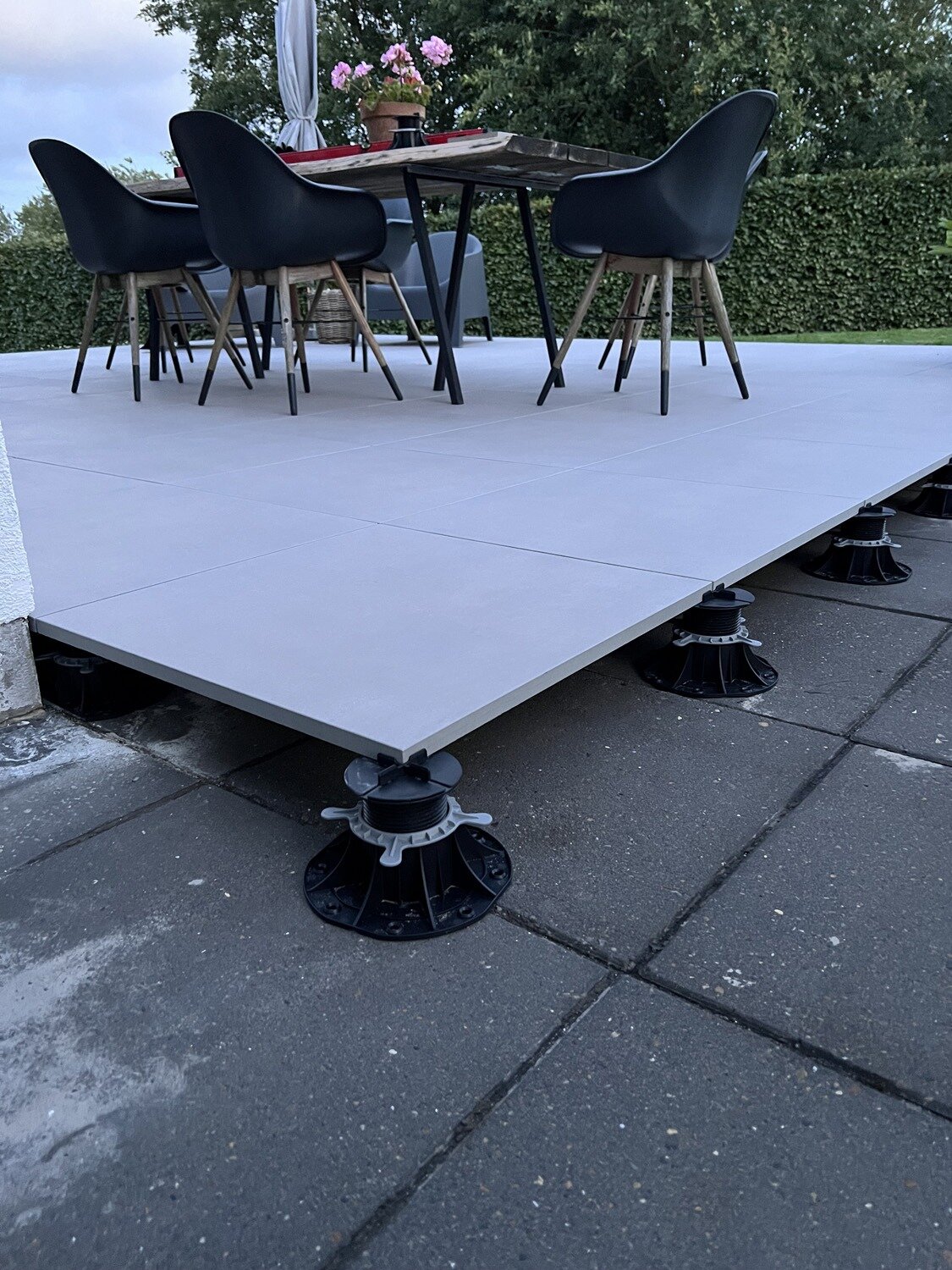

Terrassenplatten auf höhenverstellbaren Stelzlagern können nivelliert werden.

Wasser, das unter die Terrasse gelangt, muss abfließen können.

Diese Unterscheidung ist entscheidend.

Man sollte also nicht sagen:

„Eine Stelzlager Terrasse benötigt kein Gefälle.“

Deutlich korrekter ist es zu sagen:

„Eine Stelzlager Terrasse ermöglicht eine horizontale Oberfläche über einem Untergrund mit wasserableitendem Gefälle.“

Klebeterrasse vs. Stelzlager Terrasse – Unterschied im Gefälle

Die Platte ist dauerhaft mit der darunterliegenden Schicht verklebt.

Das Wasser muss vor allem über die Oberfläche der Verkleidung abfließen.

Deshalb folgt die Oberfläche der Platten dem geplanten Gefälle der Terrasse.

Die Platten befinden sich über dem Untergrund.

Zwischen ihnen bleiben offene Fugen.

Wasser kann unter die Oberfläche gelangen, und die ordnungsgemäße Entwässerung erfolgt auf einer niedrigeren Ebene.

Dadurch können wir trennen:

das Entwässerungsgefälle

von

der Ebene der Oberfläche, auf der wir gehen.

Dies ist einer der größten Vorteile der Technologie der höhenverstellbaren Stelzlager.

Vergleich der Querschnitte:

Zuerst legen Sie fest:

• die Terrassenkante,
• die Rinne,
• den Ablauf,
• die Linienentwässerung.

Ohne dies wissen wir noch nicht, in welche Richtung das Gefälle geplant werden soll.

Meistens wird dies etwa:

1,5–2%.

Die genaue Konstruktion und Entwässerung sollten natürlich an das jeweilige Projekt angepasst werden.

Meistens wird der Bezugspunkt sein:

• die Türschwelle,
• das Bodenniveau im Raum,
• die Fassadenkante,
• das Niveau der angrenzenden Oberfläche.

Möglich ist:

• das Nivellieren der Fläche,
• oder das Belassen eines geringen Gefälles, z. B. etwa 1 %.

Bei einem Gefälle des Untergrunds hat jede weitere Reihe von Stelzlagern eine etwas andere Höhe.

Was ist die Mindesthöhe einer Stelzlager-Terrasse auf Stelzlagern?

Die häufigsten Fehler im Zusammenhang mit dem Gefälle der Terrasse

Das ist der häufigste Fehler.

Das Gefälle der Abdichtung und das Gefälle der Platten müssen nicht gleich sein.

Das Wasser gelangt dann in die empfindlichste Zone – die Fassade und die Fenster- und Türelemente.

Das Gefälle ist vorhanden, aber an seinem Ende befindet sich eine Barriere.

2% wydaje się niewielkie.

Ale na 10 m oznacza już 20 cm różnicy wysokości.

Wenn ein Ende der Terrasse ein Stelzlager von 50 mm erfordert, kann das andere Ende einer 5 Meter langen Terrasse bei einem Gefälle von 2% bereits etwa 150 mm erfordern, wenn die fertige Oberfläche horizontal bleiben soll.

Eine geringe Menge Wasser, die auf der Oberflächenstruktur der Platte zurückbleibt, muss keinen Konstruktionsfehler bedeuten.

Zusammenfassung – wie viel Prozent Gefälle sollte eine Terrasse haben?

Für den Untergrund, der für die Wasserableitung verantwortlich ist, wird meist etwa 1,5–2 % angenommen, also:

1,5–2 cm pro Meter Länge. Solche Werte kommen auch in systemischen Balkon- und Terrassenlösungen zur Wasserableitung vor.

Bei einer Stelzlager Terrasse bedeutet das jedoch nicht, dass die fertige Plattenoberfläche ein identisches Gefälle aufweisen muss.

Wir können haben:

2%

und gleichzeitig:

0–1%

Verstellbare Stelzlager gleichen Höhenunterschiede aus.

Wenn wir auch einen schnelleren Wasserabfluss von der Plattenoberfläche wünschen, kann ein leichtes Gefälle der Oberfläche belassen werden – in unseren Empfehlungen meist etwa 1–2%.

Am wichtigsten ist jedoch nicht das „wie viel Prozent“, sondern die Sicherstellung des gesamten Abflusswegs:

Fuge → Untergrund mit Gefälle → Abfluss.

Für die Schicht, die für die Wasserableitung zuständig ist, wird meist ein Gefälle von etwa 1,5–2 % angenommen, also 1,5–2 cm Höhenunterschied pro Meter Länge.

1% bedeutet 1 cm Höhenunterschied auf 1 Meter Länge.

2% bedeutet 2 cm Höhenunterschied pro Meter. Bei einer Terrasse von 5 m Länge entspricht das einem Höhenunterschied von 10 cm.

Für die fertige Oberfläche einer Stelzlager Terrasse kann 1% ein ausreichendes geringes Gefälle sein, das dem Wasser hilft, die Oberfläche der Platten zu verlassen. Für den Untergrund, der für die ordnungsgemäße Entwässerung verantwortlich ist, werden häufig etwa 1,5–2% verwendet.

Der Untergrund muss die Ableitung von Wasser gewährleisten, während die fertige Oberfläche der Stelzlager Terrasse praktisch eben sein kann. Das Wasser dringt durch die offenen Fugen zwischen den Platten und fließt über die darunterliegende Fläche ab.

Ja. Verstellbare Stelzlager ermöglichen die Erstellung einer horizontalen Fläche über einem Untergrund mit Gefälle. Dies ist einer der grundlegenden Vorteile dieser Technologie.

Wenn sich die Entwässerung an der Außenkante der Terrasse befindet – ja. Das Wasser sollte von der Wand und der Verglasung weggeleitet werden. Wenn das Projekt einen Ablauf oder eine Linienentwässerung an einer anderen Stelle vorsieht, sollte das Gefälle dorthin gerichtet werden.

Auf kurzen Abschnitten ist dies eine geringe Neigung, aber bei einer großen Terrasse wird der Höhenunterschied deutlich. Auf einer Länge von 5 m ergibt ein Gefälle von 2% einen Höhenunterschied von 10 cm.

Dafür sind unter anderem die Oberflächenstruktur und die Toleranzen der Plattenoberfläche sowie die Oberflächenspannung des Wassers verantwortlich. Einzelne Tropfen nach Regenfällen bedeuten nicht automatisch, dass die Terrasse nicht ordnungsgemäß ausgeführt wurde.

Ja. Das ist eine typische Möglichkeit im System der Stelzlager Terrasse. Die Stelzlager haben verschiedene Höhen und kompensieren das Gefälle des darunterliegenden Untergrunds.
