Das ist eine berechtigte Frage. Aluminium-Balken sind stark, leicht und gut für Stelzlager-Terrassen-Systeme geeignet, aber sie erfordern immer noch eine zuverlässige Verbindung mit den Terrassen-Stelzlagern. Das einfache Auflegen der Balken auf die Stelzlager und die Annahme, dass das Gewicht der fertigen Terrasse alles an Ort und Stelle hält, ist keine Befestigungsmethode.
Die gute Nachricht ist, dass der Prozess recht einfach ist, wenn Stelzlager, Balken, Verbinder und Terrassensystem für die Zusammenarbeit ausgelegt sind.
Folgendes sollte berücksichtigt werden.
Warum die Befestigung der Balken wichtig ist

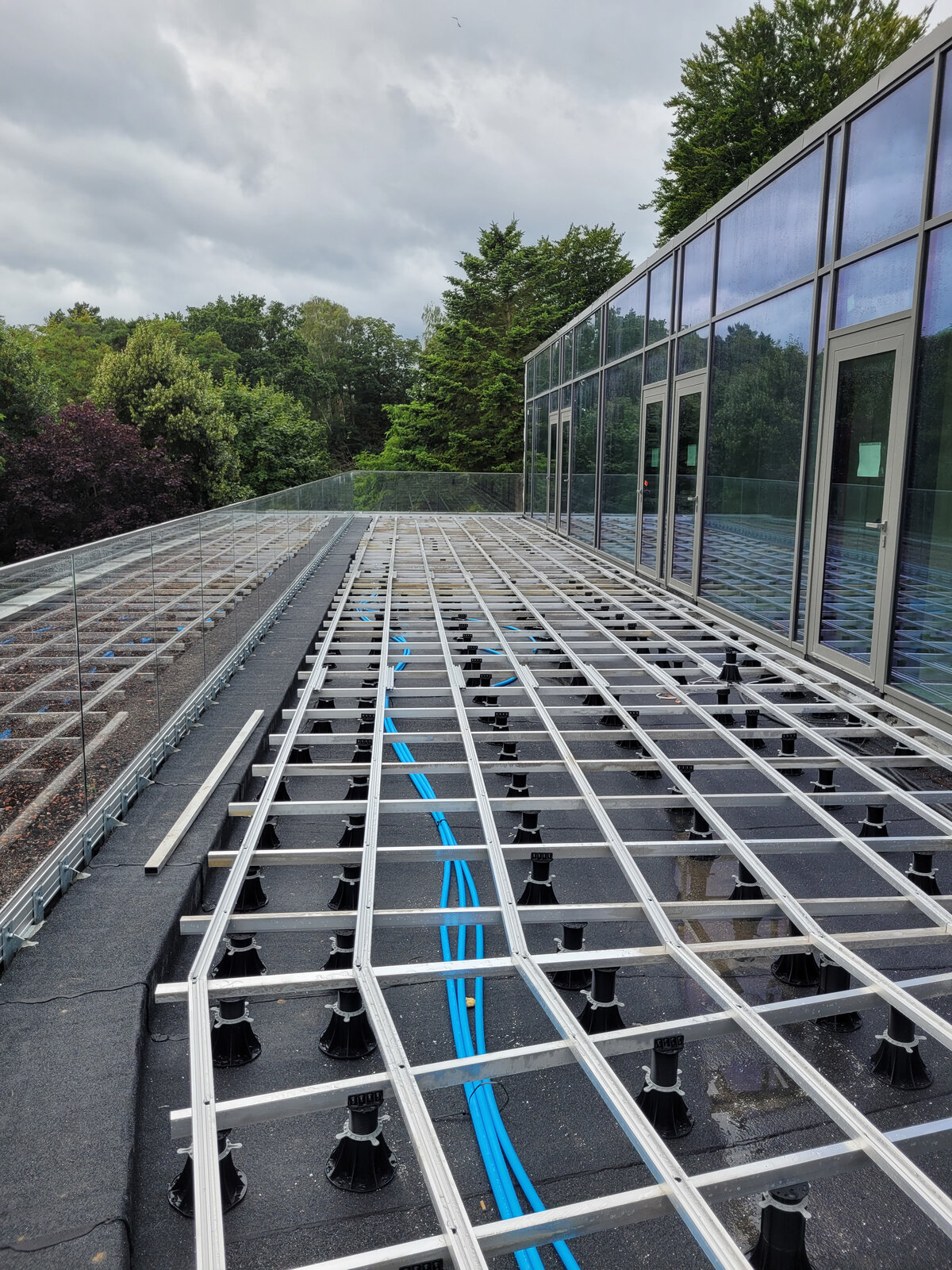

Das Stelzlager-System stützt die Terrasse von unten, aber die Balken bilden das Skelett für die fertige Oberfläche. Wenn die Verbindung zwischen ihnen locker ist, kann sich das gesamte Gefüge verschieben.
Diese Bewegung kann sich zeigen als:
- Verschieben der Balken während der Montage
- Eine Terrasse, die federnd oder instabil wirkt
- Geräusche durch Bewegung zwischen den Elementen
- Veränderungen der Ausrichtung im Laufe der Zeit
- Probleme, gleichmäßige Fugen der Platten oder Terrassendielen beizubehalten
- Erhöhter Druck auf das fertige Terrassensystem
Dies wird noch wichtiger bei exponierten Terrassen, wo Wind, Fußgängerverkehr, Temperaturschwankungen und wiederkehrende Belastungen Bewegung verursachen können.
Das Ziel ist nicht, jedes Element dauerhaft starr zu machen. Das Ziel ist, eine stabile, richtig ausgerichtete Unterkonstruktion zu schaffen, die es dem Stelzlager-System ermöglicht, seine Aufgabe zu erfüllen.

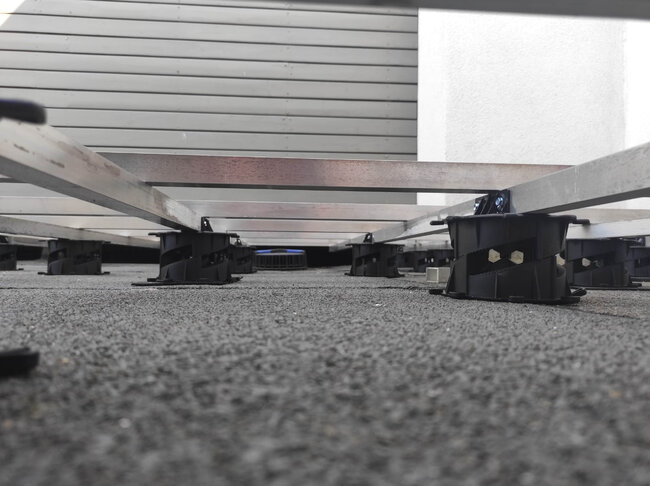

Beginnen Sie mit der richtigen Verbindung von Stelzlager und Balken
Bevor Sie zur Bohrmaschine greifen, prüfen Sie die Montageanforderungen sowohl für das Stelzlager als auch für das System der Aluminium-Balken.
Nicht jedes Stelzlager ist dafür ausgelegt, jedes Balkenprofil aufzunehmen. Einige höhenverstellbare Kunststoff-Stelzlager haben einen Kopf oder eine obere Platte, die speziell für die Auflage von Balken entwickelt wurde, während andere einen Balkenadapter, eine Halterung oder eine andere kompatible Komponente erfordern können.
Und hier kommen die produktspezifischen Anweisungen ins Spiel.
Als Hersteller von Stelzlagern entwickeln wir unsere Systeme auf der Grundlage eines vorhersehbaren Kontakts zwischen dem Kopf des Stelzlagers und der abgestützten Konstruktion. Die Verbindung sollte eine angemessene Auflage gewährleisten und gleichzeitig den Balken in der richtigen Position auf dem Stelzlager halten.
Wenn Sie Komponenten verschiedener Hersteller kombinieren, überprüfen Sie die Kompatibilität vor der Montage, anstatt anzunehmen, dass ähnlich aussehende Teile zusammenpassen.
Die häufigste Methode: mechanische Befestigung
Bei vielen Aluminium-Balkensystemen ist die mechanische Befestigung des Balkens am Kopf des Stelzlagers oder an einem kompatiblen Balkenhalter eine praktische Lösung.
Der genaue Schraubentyp, Durchmesser, Länge und Befestigungsabstand sollten von den Herstellern der Stelzlager und Balken stammen. Die Aluminiumdicke und die Konstruktion des Stelzlagerkopfes können stark variieren, daher gibt es keine einzige universelle Schraube, die für jedes System geeignet ist.
Im Allgemeinen sieht der Prozess wie folgt aus:

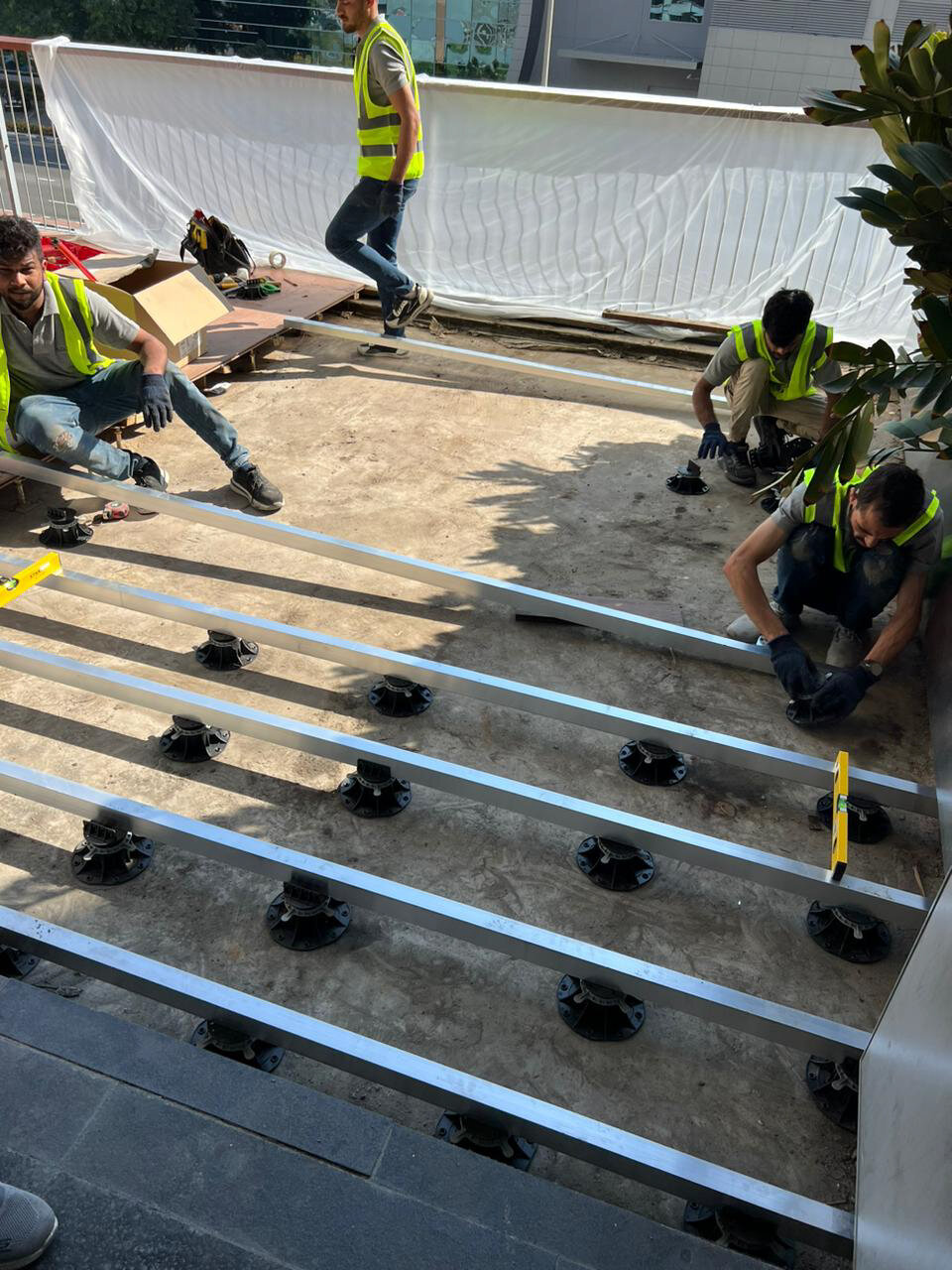

1. Positionierung der Stelzlager festlegen

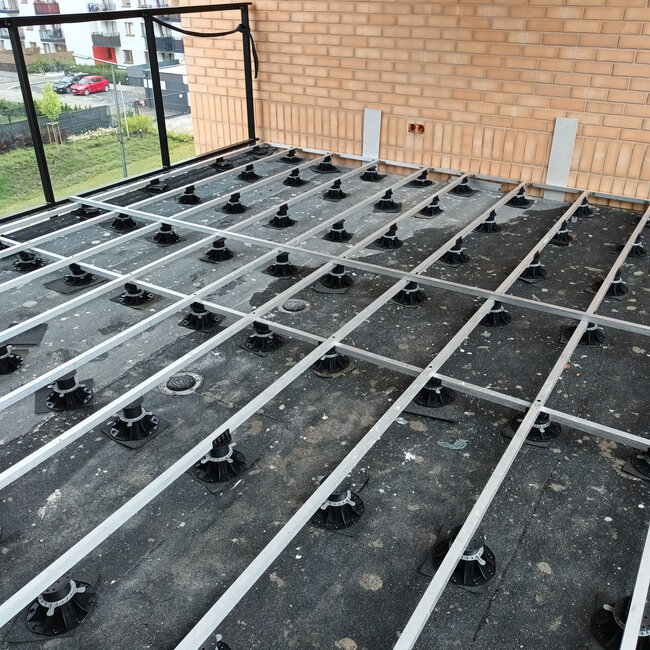

Planen Sie das Raster der Stelzlager entsprechend den Anforderungen Ihres Terrassensystems.
Platzieren Sie die Stelzlager nicht dort, wo sie nach der Montage der Balken gerade passen. Ihr Abstand muss die Größe der Balken, die Fläche der Terrasse, die zu erwartenden Lasten sowie den vom Hersteller angegebenen zulässigen Abstand berücksichtigen.
Bei Systemen mit Platten oder Terrassenplatten ist außerdem das für das Oberflächenmaterial festgelegte Auflagemuster zu beachten. Ein Balkensystem, das sich bei einem Terrassenprodukt bewährt, kann für ein anderes andere Anforderungen haben.

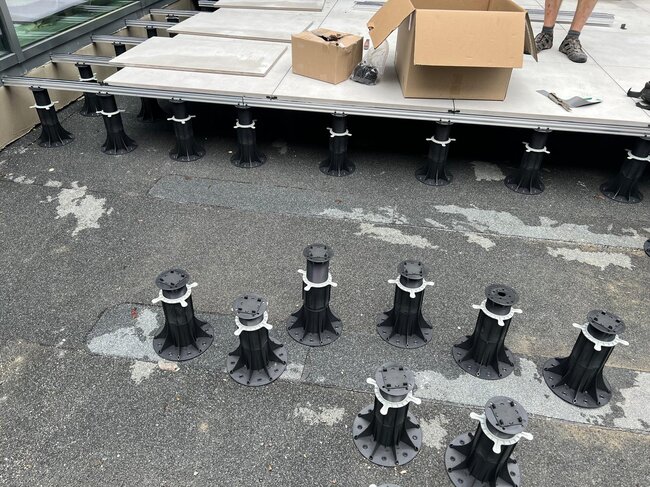

2. Stellen Sie jeden Stelzlager auf die richtige Höhe ein
Richten Sie die Stelzlager so aus, dass die Balken eine ebene Fläche bilden.
Überprüfen Sie regelmäßig die Waagerechte mit einer Laserwasserwaage, einer Schnur, einer Richtlatte oder einer anderen geeigneten Methode. Es ist deutlich einfacher, die Höhe zu korrigieren, bevor alles miteinander verbunden wird.
Blockieren oder sichern Sie den Verstellmechanismus gemäß den Anweisungen des Stelzlager-Herstellers.

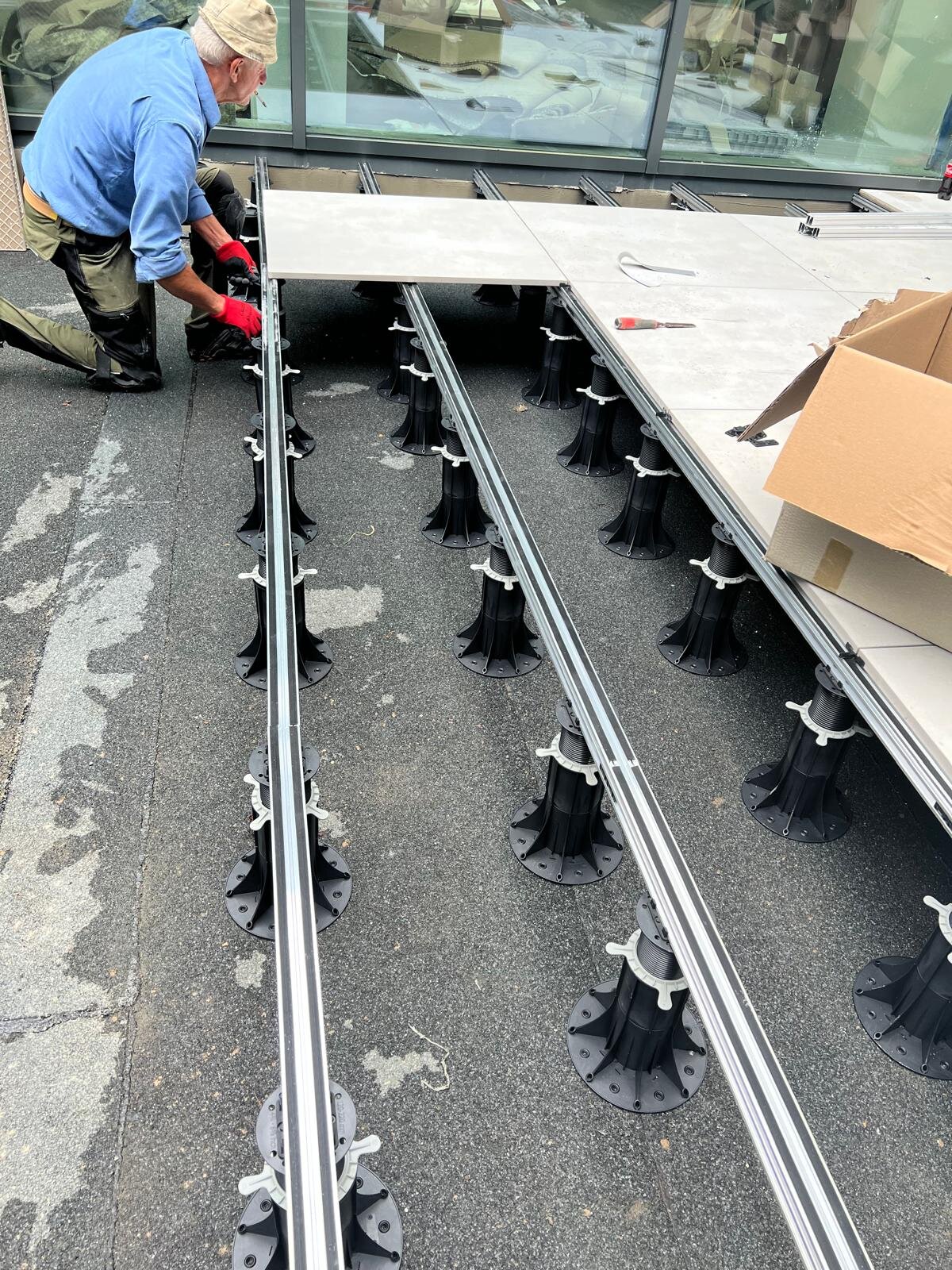

3. Balken aus Aluminium positionieren

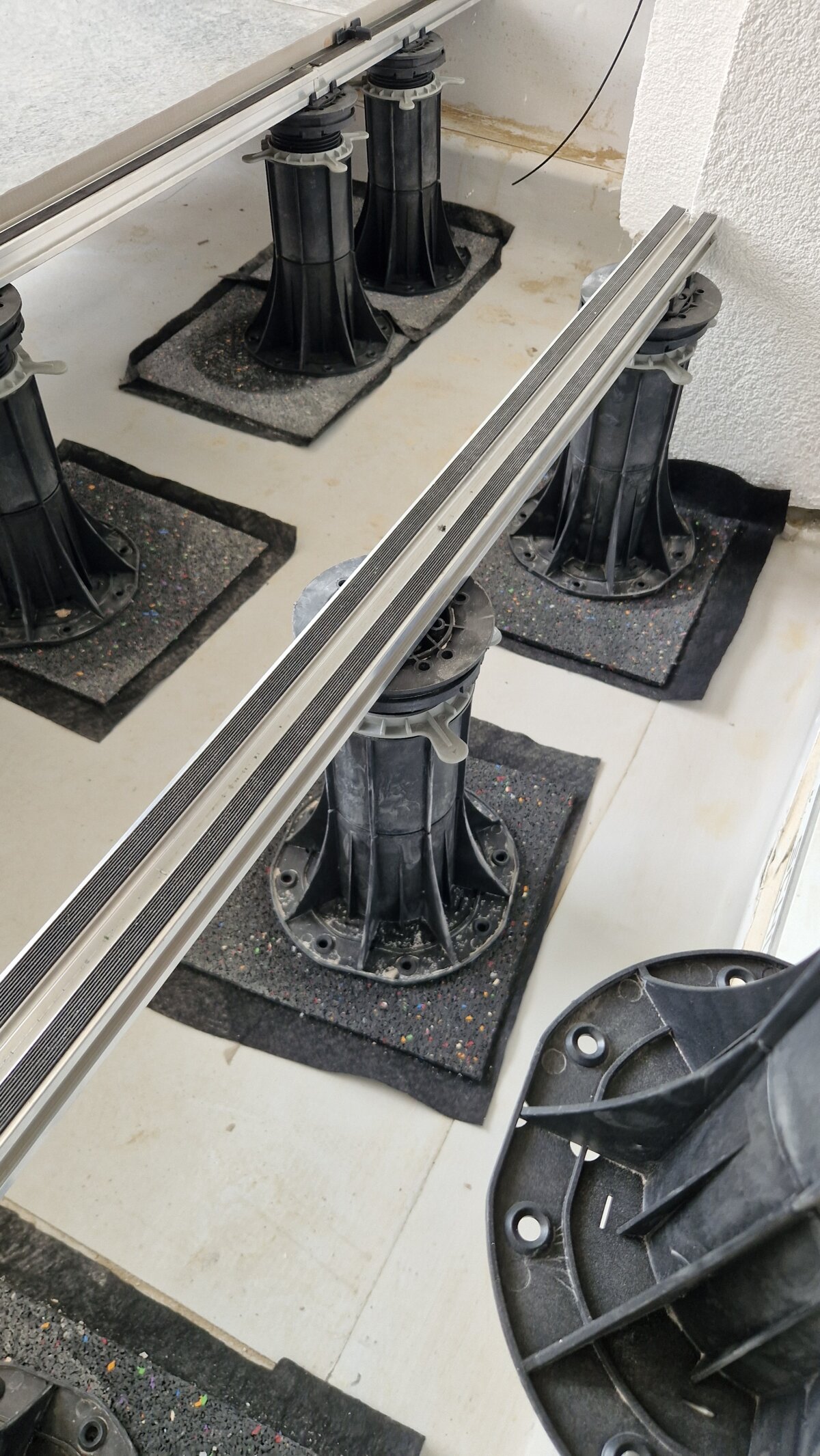

Legen Sie den Aluminiumbalken auf den Kopf des Stelzlagers oder das Balkenauflageelement.
Stellen Sie sicher, dass der Balken vollständig auf der vorgesehenen Auflagefläche aufliegt. Vermeiden Sie Situationen, in denen nur die Kante oder Ecke des Balkens unterstützt wird.
Das klingt selbstverständlich, aber dieses Detail kann bei der Arbeit an Ecken, bei der Randumrahmung oder auf unregelmäßigen vorhandenen Oberflächen leicht übersehen werden.
4. Richte den Balken vor der Befestigung aus
Überprüfe die Linie des Balkens aus mehreren Richtungen.
Der Balken kann an einem Ende gerade aussehen und sich dennoch über die gesamte Terrasse allmählich verschieben. Markiere Linien oder verwende einen Laser, um die Konstruktion an der richtigen Stelle zu halten.
Wenn die Ausrichtung bereits korrekt ist, stelle die Verbindung mit einem bestimmten mechanischen Verbinder her.
5. Nicht zu fest anziehen
Dies ist besonders wichtig bei den Kunststoffelementen der Stelzlager.
Der Verbinder sollte die Einheit sicher halten, ohne den Kopf des Stelzlagers zu quetschen, zu brechen oder zu verformen. Ein zu festes Anziehen kann die Kunststoffelemente beschädigen oder die Verbindung aus der Achse bringen.
Wenn die Montageanleitung des Herstellers einen Drehmomentwert angibt, verwenden Sie diesen.
Wenn nicht, befolgen Sie die empfohlene Befestigungsmethode, anstatt zu versuchen, die Verbindung „auf Anschlag" anzuziehen.
Sollte man direkt in einen Kunststoff-Stelzlager schrauben?
Das ist eine dieser Fragen, bei denen die Antwort weitgehend von der Konstruktion des Stelzlagers abhängt.
Einige Systeme sind speziell dafür ausgelegt, mechanische Verbindungsmittel aufzunehmen. Andere nicht.
Gehen Sie nicht davon aus, dass, nur weil eine Schraube physisch durch den Kopf des Stelzlagers geschraubt werden kann, diese Verbindung auch strukturell geeignet ist.
Ein korrekt ausgelegter Befestigungspunkt sollte das Material, die Geometrie, das Zusammenspiel des Verbindungsmittels, die zu erwartenden Lasten sowie das Verhalten der Verbindung über die Zeit berücksichtigen.
Unsere Stelzlager-Systeme werden mit Blick auf solche Montagebedingungen entwickelt, deshalb empfehlen wir, die für das jeweilige Stelzlager-Modell festgelegte Befestigungsmethode zu verwenden, anstatt die Verbindung auf der Baustelle zu improvisieren.
Und was ist mit dem Bohren durch den Aluminium-Balken?
Das Bohren von Aluminium ist im Allgemeinen einfach, aber die Details sind nach wie vor wichtig.
Verwenden Sie einen für Aluminium geeigneten Bohrer und vermeiden Sie zu große oder falsch platzierte Löcher. Das Loch sollte zum jeweiligen Verbinder passen und ihm ermöglichen, den vorgesehenen Verbindungspunkt zu erreichen.
Wenn Sie eine große Anzahl von Balken vorbohren, erstellen Sie eine einfache Bohrlehre oder Schablone. Dies kann viel Zeit sparen und helfen, ein gleichmäßiges Befestigungsmuster im gesamten Projekt beizubehalten.
Achten Sie auch auf Schnittkanten und Metallspäne. Entfernen Sie Verunreinigungen vor der Montage der Elemente, insbesondere dort, wo sie den Verstellmechanismus des Stelzlagers beeinträchtigen oder verhindern könnten, dass der Balken flach aufliegt.
Verlassen auf das reine Gewicht der Terrasse
Dies ist wahrscheinlich die größte Abkürzung, die vermieden werden sollte.
Eine fertige Terrasse kann schwer sein, aber das Gewicht allein verhindert nicht unbedingt eine Querbewegung. Winddruck und Bauarbeiten können die Elemente ebenfalls verschieben, bevor die Terrasse vollständig fertiggestellt ist.
Verwenden Sie die für das jeweilige System festgelegte Verbindungsmethode.
Verwendung beliebiger Schrauben
Eine Schraube, die „in Ordnung aussieht", ist nicht unbedingt geeignet.
Bei der Auswahl der Verbindungselemente müssen das Aluminiumprofil, das Material des Stelzlagers, die Geometrie der Verbindung, die korrosive Umgebung sowie die Anforderungen des Herstellers berücksichtigt werden.
Wenn Sie in der Nähe der Küste oder in einer anderen korrosiven Umgebung arbeiten, achten Sie besonders auf die Materialkompatibilität und die Korrosionsbeständigkeit.
Festziehen mit Gewalt bei Kunststoff
Ein höheres Drehmoment bedeutet nicht automatisch eine festere Verbindung.
Kunststoff kann sich unter übermäßigem Druck verformen. Ziehen Sie die Verbindungselemente ausreichend fest, um die Verbindung zu sichern, und befolgen Sie dabei die Anweisungen des Herstellers für das jeweilige System.
Ignorieren des Stelzlager-Abstands
Selbst ein perfekt befestigter Balken kann Probleme haben, wenn die Stelzlager darunter zu weit voneinander entfernt sind.
Der Abstand der Stelzlager ist Teil der Konstruktionsplanung und keine Nebensache.
Überspringen der abschließenden Höhenkontrolle
Wenn mehrere Balken miteinander verbunden sind, treten Sie zurück und prüfen Sie die Gesamtebene.
Kleine Fehler können sich auf einer großen Terrasse summieren. Die Höhe des Stelzlagers vor dem Verlegen der Dielen zu korrigieren ist einfach. Dies später zu korrigieren kann eine ganz andere Geschichte sein.

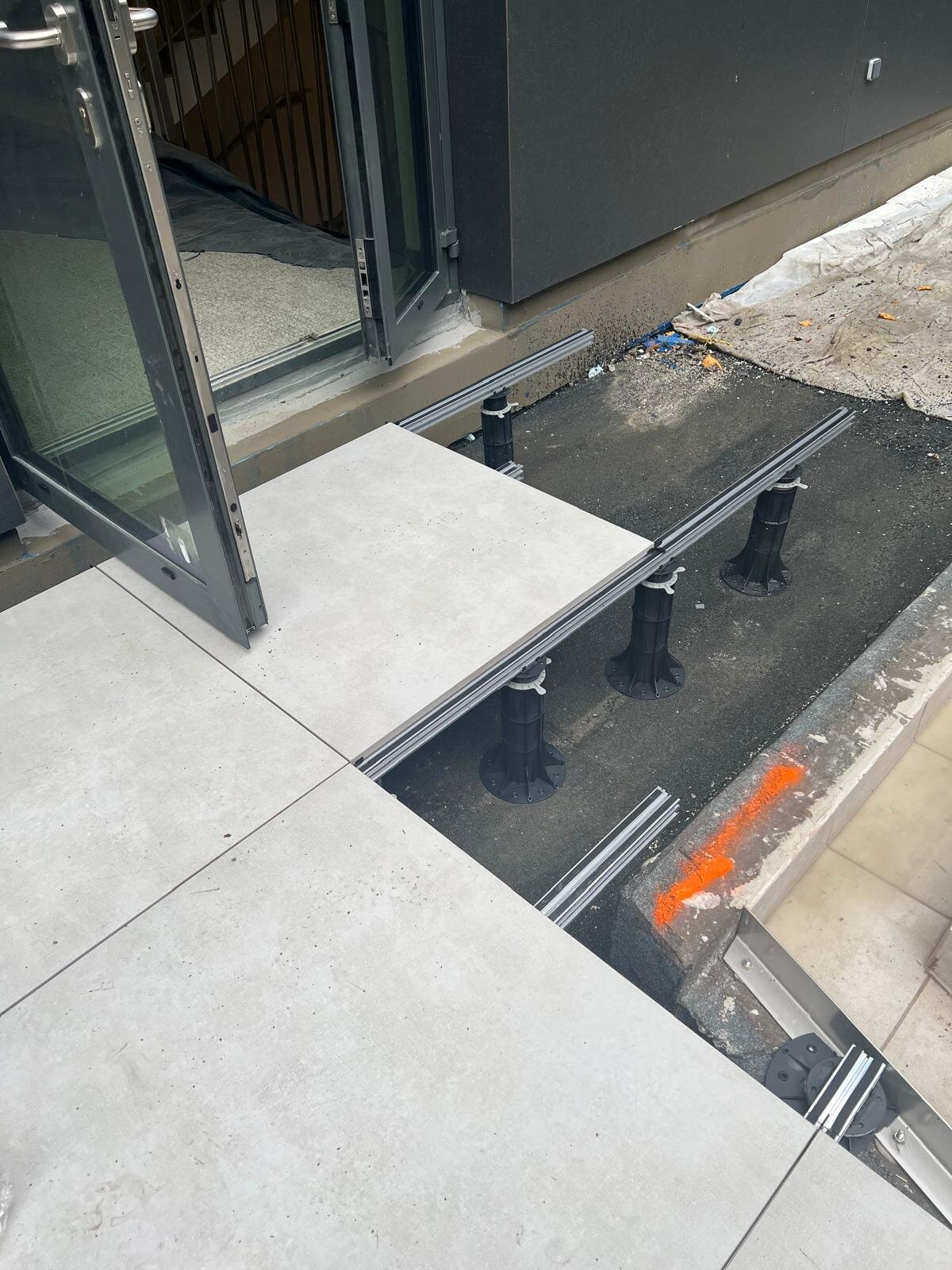

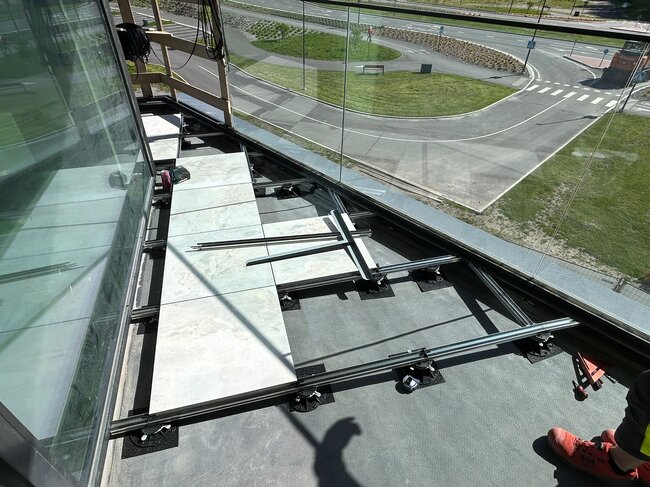

Ein besserer Ansatz für Ränder und Ecken
Die Bedingungen an den Rändern verdienen besondere Aufmerksamkeit, da es dort oft an Platz für die Installateure mangelt.
Am Terrassenrand stellen Sie sicher, dass der Balken richtig abgestützt bleibt und der Stelzlager nicht so nah an der Kante platziert ist, dass die Verbindung schwierig wird oder der Stelzlager instabil wird.
Ecken können je nach Tragkonstruktion und Oberflächensystem ebenfalls zusätzliche Stützen erfordern.
Gehen Sie nicht davon aus, dass derselbe Abstand, der in der Mitte der Terrasse verwendet wird, automatisch an den Rändern funktioniert. Befolgen Sie die Verlegeanforderungen für Ihr spezifisches System.
Denke an Bewegung, nicht nur an die Installation
Eine Terrasse kann am Tag der Installation perfekt aussehen und sich später trotzdem bewegen.
Aluminium dehnt sich bei Temperaturschwankungen aus und zieht sich zusammen. Kunststoffelemente verhalten sich bei Temperaturänderungen ebenfalls anders als Metall. Außenkonstruktionen sind Feuchtigkeit, UV-Strahlung, Wind und wiederkehrenden Belastungen ausgesetzt.
Deshalb ist eine gute Verbindung nicht nur eine, die bei der Installation stark erscheint. Sie sollte für die Materialien und Bedingungen geeignet sein, mit denen die Terrasse über ihre gesamte Nutzungsdauer konfrontiert wird.
Wir entwickeln unsere höhenverstellbaren Stelzlager für den Einsatz auf erhöhten Außenterrassen und berücksichtigen dabei die Notwendigkeit einer dauerhaften Auflage und zuverlässigen Verstellung. Die konkrete Installationsmethode sollte stets den Anforderungen des verwendeten Stelzlager- und Balkensystems entsprechen.
Einfache Checkliste vor der Terrassenmontage
Bevor Sie die fertige Terrassenoberfläche montieren, nehmen Sie sich ein paar Minuten Zeit, um die gesamte Konstruktion zu überprüfen.
Prüfen Sie, ob:
- Jedes Stelzlager stabil auf dem dafür vorgesehenen Untergrund steht.
- Die Stelzlager gemäß den Herstelleranweisungen eingestellt und verriegelt sind.
- Die Balken vollständig auf ihren Auflagern sitzen.
- Die Balken gerade und richtig ausgerichtet sind.
- Die Befestigungselemente vom richtigen Typ und gemäß dem empfohlenen Schema montiert sind.
- Keine der Kunststoffköpfe der Stelzlager gerissen, gequetscht oder verformt sind.
- Der Abstand der Auflager den Anforderungen des Terrassensystems entspricht.
- Die Rand- und Eckauflager separat überprüft wurden.
- Die fertige Konstruktionsebene waagerecht ist oder das für den jeweiligen Anwendungsfall erforderliche Gefälle aufweist.
- Keine losen Teile, Metallspäne oder Verunreinigungen die Verbindungen beeinträchtigen.
Diese letzte Kontrolle lohnt sich, bevor die Oberfläche verlegt wird. Sobald Terrassendielen, Platten oder Fliesen die Konstruktion abdecken, wird der Zugang deutlich schwieriger.
Zusammenfassung
Die Befestigung von Aluminium-Balken an höhenverstellbaren Kunststoff-Stelzlagern für Terrassen muss nicht kompliziert sein. Der Schlüssel liegt in der Verwendung eines für diesen Zweck entwickelten Stelzlager-Systems, der Gewährleistung einer ausreichenden Unter-stützung, der Verwendung einer bestimmten mechanischen Verbindung sowie der Einhaltung der Herstelleranforderungen an Abstand und Befestigung.
Vermeiden Sie improvisierte Schrauben, ungestützte Balkenkanten und die Versuchung anzunehmen, dass das Gewicht der fertigen Terrasse alles an Ort und Stelle hält.
Nehmen Sie sich Zeit für die korrekte Ausrichtung des Stelzlager-Rasters, die Ausrichtung der Balken und Verbindungen bereits beim Aufbau des Rahmens. Das Ergebnis ist eine sauberere Montage, eine stabilere Terrasse und deutlich weniger Überraschungen nach der Montage der fertigen Oberfläche.
Als Hersteller von Stelzlagern wissen wir, dass das Unter-stützungssystem unter der Terrasse nach Abschluss des Projekts nicht viel Aufmerksamkeit erregt. Genau deshalb muss es von Anfang an richtig ausgeführt werden. Unser Ziel ist es, Lösungen mit höhenverstellbaren Stelzlagern anzubieten, die Ausführenden und Heimwerkern eine zuverlässige Grundlage für den Aufbau bieten, zusammen mit Montageanleitungen, die diesen Prozess auf der Baustelle praktikabel machen.
