In der Praxis sind zwei Situationen zu unterscheiden:
- eine Stufe oder ein einzelner Höhenunterschied – kann mit höhenverstellbaren Stelzlagern und der universellen Blende für Terrassen-Abdeckplatten ausgeführt werden,
- zwei oder mehr Stufen – empfehlen wir die Ausführung einer unabhängigen, starren Unterkonstruktion aus dem Aluminium-System AluDeck.
Diese Unterscheidung ist sehr wichtig.
Eine Stufe an der Terrassenkante ist in erster Linie eine Möglichkeit, die Oberfläche ästhetisch abzuschließen und das Niveau abzusenken. Bei mehreren aufeinanderfolgenden Stufen entsteht hingegen eine räumliche Konstruktion, die eine entsprechende Geometrie, Steifigkeit und Stabilität beim wiederholten Hinauf- und Hinabsteigen aufweisen muss.
Daher sollten mehrere Stufen nicht wie mehrere unabhängige Terrassen behandelt werden, die hintereinander auf Stelzlagern aufgestellt sind. In diesem Fall ist die Ausführung einer gemeinsamen Aluminium-Unterkonstruktion die deutlich bessere Lösung.
Stelzlager Terrassen – Montagesysteme und Technologie für Profis
Treppe bei Stelzlager Terrasse – schnelle Antwort
1 Stufe
- Empfohlene Lösung: Stelzlager ; Blende für Terrassen-Abdeckplatten DDP CP
2 oder mehr Stufen
- Empfohlene Lösung: Aluminium-Unterkonstruktion AluDeck
Großer Höhenunterschied
- Empfohlene Lösung: Unterkonstruktion AluDeck, entworfen als mehrere aufeinanderfolgende Ebenen
Treppe mit Platten verkleidet
- Empfohlene Lösung: horizontale Platten ; vertikale Setzstufen

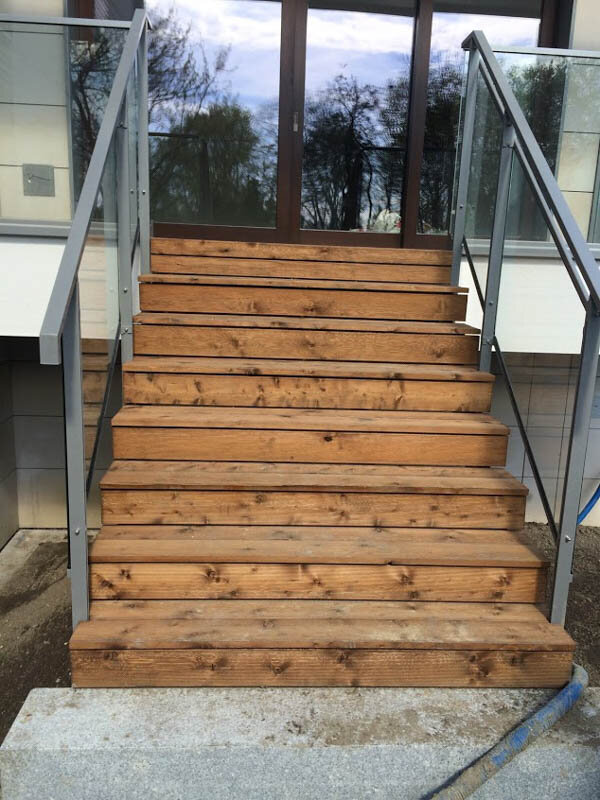

Treppe mit Holz-/WPC-Diele
- Empfohlene Lösung: Unterkonstruktion AluDeck ; Belag entsprechend den Anforderungen des Dielenherstellers
1. Wie führt man eine einzelne Stufe bei einer Stelzlager Terrasse aus?
Wenn zwischen der Terrassenoberfläche und dem umgebenden Gelände ein relativ geringer Höhenunterschied besteht und es ausreicht, eine einzelne Stufe auszuführen, ist es nicht notwendig, eine aufwendige Treppenkonstruktion zu bauen.

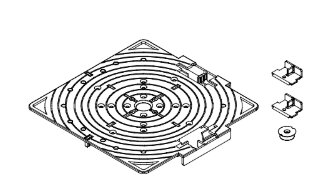

In einem solchen Fall kann man die universelle Blende für Terrassen-Abdeckplatten DDP CP verwenden.
Dieses Element wurde in erster Linie für die Ausführung vertikaler Abschlüsse der Terrasse entwickelt, kann aber auch zur Ausführung einer einzelnen Stufe verwendet werden.
Die Platte ermöglicht die Montage von:
- horizontalen Platten, die die Trittfläche der Stufe bilden,
- vertikalen Platten, die die Setzstufe bilden,
- Stelzlagern, die für die Einstellung der erforderlichen Höhe verantwortlich sind.
Dadurch kann die Stufe aus demselben Material wie die übrige Terrassenoberfläche hergestellt werden.

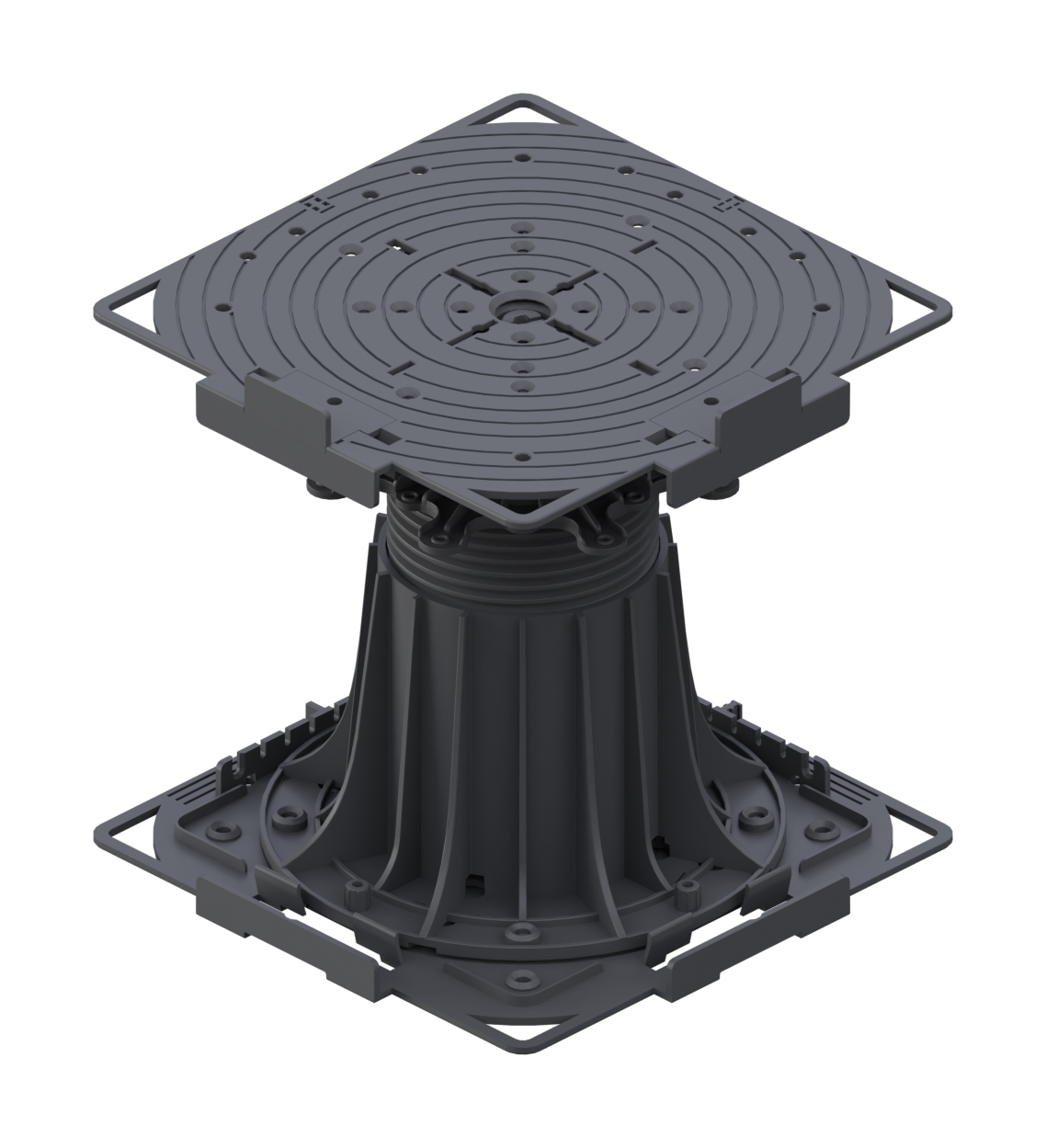

Zestaw klipsów do montażu maskownicy
Die universelle Platte DDP CP kann sowohl unter dem Stelzlager als auch auf dessen oberem Teil verwendet werden. Sie ist kompatibel mit den Stelzlagern SPIRAL, STANDARD und MAX. Bei der Montage an den Clips ist sie für Platten mit einer Dicke von 20–25 mm geeignet; bei der Klebemontage können auch andere Dicken verwendet werden. Das Element selbst erhöht die Höhe des Aufbaus um etwa 7 mm.

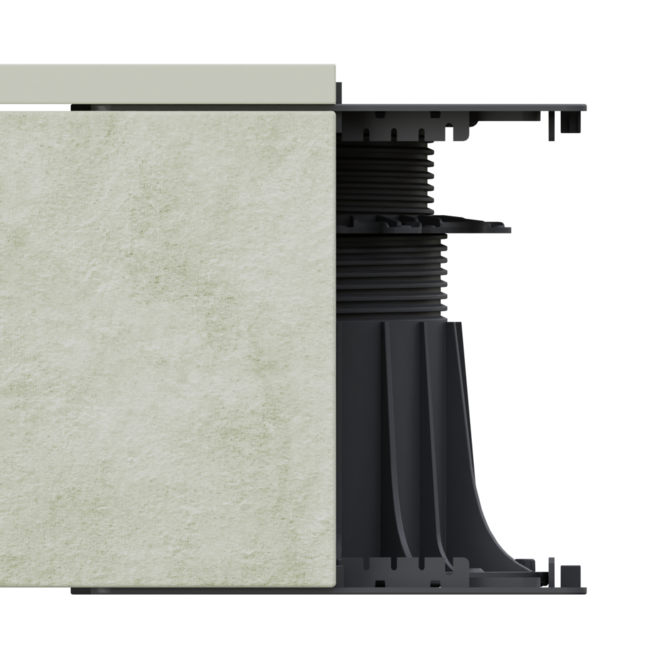

Wie funktioniert die Blende für Terrassen-Abdeckplatten bei der Ausführung einer Stufe?
Bei einer typischen Stelzlager Terrasse liegt die Platte horizontal auf den Köpfen der Stelzlager.
An der Terrassenkante bliebe dann ein sichtbarer Raum:
Platte → Stelzlager → Untergrund.
Die Platte DDP CP ermöglicht es, an dieser Stelle eine zusätzliche Platte vertikal zu montieren.
Dadurch entsteht eine ästhetische Setzstufe.
Schematisch:
horizontale Platte – Trittstufe
↓
vertikale Platte – Setzstufe
↓
nächstes Terrassenniveau
Durch die Verwendung derselben Plattenart auf der Terrassenfläche, der Stufe und dem vertikalen Element kann ein sehr einheitliches Finish erzielt werden.
Warum empfehlen wir die Lösung mit der Blende nur bei einer Stufe?
Treppen sind ein anspruchsvollerer Teil der Terrasse als ihre ebene Fläche.
Beim normalen Gehen auf der Terrasse wirken die Lasten hauptsächlich vertikal.
Auf der Stufe wirkt der Benutzer:
- drückt auf deren äußere Kante,
- steigt dynamisch auf und ab,
- kann auch horizontal auf die Konstruktion einwirken,
- belastet wiederholt denselben Abschnitt.
Daher ist bei einer einzelnen Stufe die Stabilisierung des gesamten Systems besonders wichtig.
Bei der aktuellen Montagelösung wird empfohlen, die Stelzlager dauerhaft zu stabilisieren, indem sie entsprechend am Untergrund befestigt und die Platten zusätzlich gesichert werden. Auch die bisherige Anleitung von DD Group weist darauf hin, dass bei der Ausführung einer einzelnen Stufe die Stelzlager stabil befestigt werden müssen und die Platten zusätzlich gegen Verschieben gesichert werden sollten.
Beim Kleben ist ein Kleber zu verwenden:
- für den Außenbereich geeignet,
- kompatibel mit dem Material der Platte und den Systemkomponenten,
- beständig gegen Feuchtigkeit und wechselnde Temperaturen,
gemäß den Empfehlungen des Herstellers des verwendeten Klebers.
2. Wie führt man mehrere Stufen bei einer Stelzlager Terrasse aus?
Wenn wir folgendes ausführen müssen:
2, 3, 4 oder mehr Stufen, ändert sich die Art und Weise, wie die Konstruktion geplant wird.
Wir empfehlen dann nicht, jede Stufe als separate Gruppe von lose stehenden Stelzlagern und Terrassen Blenden auszuführen.
Eine deutlich bessere Lösung ist die Erstellung einer einzigen starren Aluminium-Unterkonstruktion, die alle Stufen zu einer Einheit verbindet.
Für diese Anwendung ist das System AluDeck vorgesehen.
Das System verwendet Aluminiumprofile, die zu einer Rahmenkonstruktion verbunden sind. Die AluDeck-Dokumentation beschreibt das System als integriertes Rost aus Aluminiumbalken, dessen Aufgabe es ist, die horizontale Stabilität zu erhöhen und die einzelnen Konstruktionselemente zu einem Rahmen zu verbinden.
Besonders wichtig im Kontext dieses Artikels ist, dass in den Materialien des AluDeck-Systems die Montage von Stufen direkt als eine der Anwendungen des Systems angegeben ist.
Wie sieht die Konstruktion einer Treppe aus AluDeck aus?
Vereinfacht gesagt, anstatt zu bauen:
Stelzlager → Platte → Stelzlager → Platte
erstellen wir eine räumliche Aluminiumkonstruktion:
Stelzlager → Aluminiumrahmen → weitere Stufenhöhen → Verkleidung.
Jede Stufe besitzt:
- einen horizontalen Teil der Konstruktion unter der Trittstufe,
- einen vertikalen Teil, der die Stufenhöhe festlegt,
- eine Verbindung mit der nächsten Ebene,
- eine entsprechende Abstützung auf den Stelzlagern.
Auf diese Weise funktionieren die einzelnen Stufen nicht unabhängig voneinander, sondern sind Teil einer einzigen Konstruktion.
Aus welchen Elementen wird die AluDeck-Konstruktion aufgebaut?
Die Basis des Systems bilden Aluminiumbalken, die u.a. in folgenden Querschnitten erhältlich sind:
- AluDeck 25 × 45 mm,
- AluDeck 40 × 45 mm.
Die Systemdokumentation bestätigt beide Profilvarianten.
Die Profile können sowohl längs als auch quer mit speziellen Verbindern verbunden werden.
Das System verwendet:
- ALC – Längsverbinder,
- ACC – Querverbinder.
Ihre Aufgabe ist es, den Bau eines starren Rahmens zu ermöglichen, ohne jeden Balken als separates Element behandeln zu müssen.
In der Montagedokumentation von AluDeck wird die Verwendung der Verbinder ALC und ACC genau zur Erhaltung der Rahmensteifigkeit angegeben.
Wie verbindet sich AluDeck mit höhenverstellbaren Stelzlagern?
Die Aluminium-Unterkonstruktion kann weiterhin höhenverstellbare Terrassen Stelzlager verwenden.
Das bedeutet, dass wir gleichzeitig:
- eine starre Treppenkonstruktion erstellen,
- ihre Höhe regulieren,
- die Konstruktion an Unebenheiten des Untergrunds anpassen,
- einzelne Abschnitte ausrichten können.
AluDeck verfügt über dedizierte Adapter, die auf den Stelzlagern im „Click“-System montiert werden.
Je nach Lösung können unter anderem verwendet werden:
- Adapter ADEC-ACA,
- selbstnivellierende Köpfe ADEC-LE,
- Stelzlager STANDARD,
- CLEVER LEVEL,
- MAX,
- SPIRAL.
Die AluDeck-Dokumentation sieht die Befestigung der Profile auf den Stelzlagern genau über die dedizierten „Click“-Adapter vor; in der Version mit selbstnivellierenden Köpfen ist auch ein automatischer Ausgleich des Bodengefälles bis zu 6% möglich.
Warum ist die Höhenverstellung besonders nützlich bei Treppen?
Bei einer normalen Terrasse müssen wir vor allem ein Zielniveau erreichen.
Bei Treppen haben wir mehrere Ebenen:
Niveau der Terrasse → Stufe 1 → Stufe 2 → Stufe 3 → Bodenniveau.
Deshalb müssen vor der Montage genau festgelegt werden:
- der gesamte Höhenunterschied,
- die Anzahl der Stufen,
- die Höhe jeder Stufe,
- die Tiefe jeder Stufe,
- das Zielniveau der ersten und letzten Stufe.
Verstellbare Stelzlager erleichtern später die präzise Ausrichtung der gesamten Unterkonstruktion.
Wie plant man die Höhe der Treppe?
Nehmen wir an, dass zwischen der Terrasse und dem Gartenniveau ein bestimmter Höhenunterschied besteht.
Man sollte nicht zuerst die einzelnen Stufen bauen und erst am Ende prüfen, welche Höhe übrig geblieben ist.
Zuerst muss festgelegt werden:
der gesamte Höhenunterschied
und erst dann in eine geeignete Anzahl möglichst gleichmäßiger Stufen aufgeteilt werden.
Beispielsweise sieht das Entwurfsschema wie folgt aus:
Niveau der Terrasse
↓
Stufe 1
↓
Stufe 2
↓
Stufe 3
↓
Bodenniveau
Höhe und Tiefe der Stufen müssen bereits in der Planungsphase der Unterkonstruktion festgelegt werden.
Bei Treppen, die der Erschließung dienen, müssen auch die Anforderungen aus der Nutzung des Objekts, dem Projekt und den geltenden Vorschriften berücksichtigt werden.
Denken Sie an die Plattenstärke bei der Berechnung der Stufenhöhe
Dies ist ein sehr häufiger Fehler.
Die Höhe der Aluminium-Unterkonstruktion ist nicht die Höhe der fertigen Stufe.
Zur Konstruktion muss noch die Stärke des Oberflächenmaterials hinzugerechnet werden.
Wenn wir beispielsweise eine Keramikplatte mit einer Stärke von 20 mm verwenden, muss deren Stärke bereits beim Einstellen der Höhe des Aluminiumrahmens berücksichtigt werden.
Dies gilt für jede weitere Stufe.
Was ist die Mindesthöhe einer Stelzlager-Terrasse auf Stelzlagern?
Stufe und Setzstufe – was ist das?
Bei der Planung von Treppen sollte man zwei Elemente unterscheiden:
Stufenvorderkante
Dies ist die horizontale Fläche der Stufe, auf die wir unseren Fuß stellen.
Setzstufe
Das ist die vertikale Fläche, die sich zwischen zwei aufeinanderfolgenden Stufen befindet.
Bei Terrassen mit Platten kann ein sehr attraktiver Effekt erzielt werden, indem sowohl die Trittstufen als auch die Setzstufen aus demselben Material wie die Terrassenoberfläche gefertigt werden.
Dadurch wirken die Treppen nicht wie ein separates Element, das an die Terrasse angebaut wurde, sondern wie ihre natürliche Fortsetzung.
Kann AluDeck nur unter Platten verwendet werden?
Nein.
Das AluDeck-System kann als Unterkonstruktion sowohl für:
- Terrassenplatten,
- Holzdielen,
- WPC-Dielen
verwendet werden.
Die technischen Datenblätter der AluDeck-Aluminiumbalken 25 × 45 mm und 40 × 45 mm weisen die Anwendung sowohl unter Terrassenplatten als auch unter Holz- und WPC-Dielen aus.
Das bedeutet, dass das Prinzip des Aufbaus der Aluminium-Unterkonstruktion auch bei Treppen verwendet werden kann, die zu einer Terrasse aus Dielen führen.
Die Befestigungsweise der Diele selbst sollte dann den Anforderungen des Herstellers des gewählten Belags entsprechen.
Warum ist Aluminium bei mehreren Stufen besser als unabhängige Stelzlager?
Der wichtigste Unterschied ist die Möglichkeit, eine einzige verbundene Raumkonstruktion zu schaffen.
Bei einem System, das ausschließlich aus unabhängigen Stelzlagern besteht, wirkt jeder Auflagepunkt separat.
Bei der AluDeck-Konstruktion:
Stelzlager stützen die Profile → Profile sind miteinander verbunden → es entsteht ein Rahmen.
Dies ermöglicht eine wesentlich bessere geometrische Stabilität der gesamten Treppe.
Die AluDeck-Dokumentation weist genau auf hohe horizontale Stabilität und die Bildung eines verbundenen Rahmens als einen der Hauptvorteile des Systems hin.
Schritt 1. Messen Sie den Höhenunterschied
Messen Sie den Abstand zwischen:
dem Niveau der fertigen Terrasse
und
dem Niveau, auf dem die Treppe enden soll.
Stützen Sie die Messung nicht ausschließlich auf den vorhandenen konstruktiven Untergrund – maßgeblich ist das Zielniveau der fertigen Oberflächen.
Schritt 2. Bestimmen Sie Anzahl und Geometrie der Stufen
Bestimmen Sie anhand des verfügbaren Platzes:
- die Anzahl der Stufen,
- ihre Höhe,
- Tiefe,
- Breite der gesamten Treppe.
Alle Stufen sollten ein konsistentes und vorhersehbares Muster bilden.
Schritt 3. Entwerfen Sie den Aluminiumrahmen
Aus den AluDeck-Profilen muss eine Unterkonstruktion erstellt werden, die der Geometrie der Treppe entspricht.
Horizontale Profile bilden die Auflage für die Trittstufen.
Vertikale und diagonale Elemente ermöglichen die Erstellung weiterer Ebenen sowie die entsprechende Versteifung der Konstruktion.
Schritt 4. Montieren Sie die Konstruktion auf den Stelzlagern
Wählen Sie die Stelzlager passend zu den erforderlichen Höhenbereichen aus.
Bei unebenem oder mit Gefälle ausgeführtem Untergrund können geeignete selbstnivellierende Lösungen verwendet werden.
Anschließend müssen alle Elemente der Konstruktion ausgerichtet und die Geometrie der einzelnen Stufen überprüft werden.
Schritt 5. Verbinden und versteifen Sie die Konstruktion
Die Profile müssen mit den entsprechenden Systemelementen verbunden werden.
Bei AluDeck sind folgende Verbindungen verfügbar:
- längs,
- quer,
wodurch ein gemeinsamer Unterbau anstelle eines Satzes unabhängiger Profile geschaffen werden kann.
Schritt 6. Montieren Sie die Stufen und Setzstufen
Nach der Erstellung und Überprüfung der Unterkonstruktion kann mit der Montage des eigentlichen Belags begonnen werden.
Bei Platten sind dies:
waagerechte Platten – Stufen
sowie
senkrechte Platten – Setzstufen.
Erst dann erhalten wir die fertige Geometrie der Treppe.

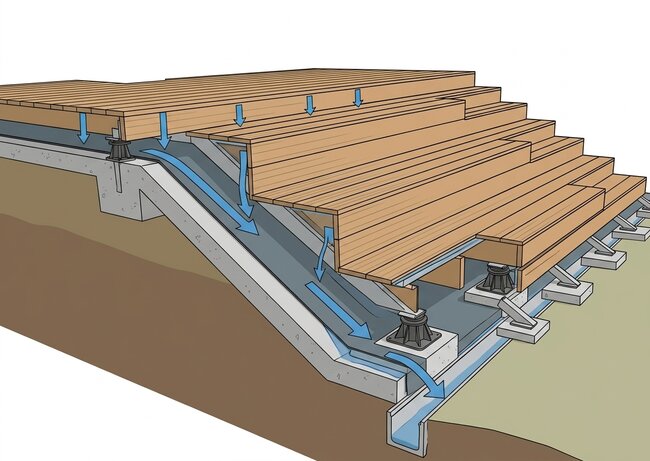

Und was ist mit dem Wasserabfluss unter der Treppe?
Eine an einer Stelzlager Terrasse gebaute Treppe sollte die Grundfunktion dieses Systems nicht blockieren.
Wasser, das durch die Fugen im Belag eindringt, sollte weiterhin die Möglichkeit haben, frei über die darunterliegende Schicht abzufließen.
Deshalb muss bei der Planung der Konstruktion auf Folgendes geachtet werden:
- das vorhandene Gefälle des Untergrunds,
- Abflüsse,
- Abdichtung,
- Kontaktstellen der senkrechten Verkleidungen mit dem Untergrund.
Senkrechte Elemente sollten nicht so geplant werden, dass sie versehentlich eine geschlossene Barriere für das abfließende Wasser bilden.
Entwässerung der Stelzlager Terrasse - wie funktioniert sie und wie führt man sie korrekt aus?
Kann man eine Treppe ohne AluDeck bauen, indem man nur viele Stelzlager verwendet?
Technisch gibt es viele Möglichkeiten, eine individuelle Konstruktion zu erstellen.
Wir empfehlen jedoch nicht, mehrere aufeinanderfolgende Stufen als eine Reihe unabhängiger Stelzlager und Platten zu bauen.
Bei einer Stufe ist die Konstruktion relativ einfach und wir können die Blende für Terrassen-Abdeckplatten DDP CP verwenden.
Bei mehreren Stufen empfehlen wir den Wechsel auf eine starre, verbundene Aluminium-Unterkonstruktion AluDeck.
Das ist die wichtigste Regel dieses Artikels:
1 Stufe – Blende für Terrassen-Abdeckplatten.
Ein paar Stufen – Aluminium-Unterkonstruktion AluDeck.
Kann man Treppen aus demselben Material wie die Terrasse herstellen?
Ja – und das ergibt meist den besten visuellen Effekt.
Wenn die Terrasse aus keramischen Platten, Beton- oder Steinplatten besteht, können dieselben Platten verwendet werden als:
- Bodenbelag der Terrasse,
- Stufen,
- vertikale Setzstufen.
Bei Terrassen aus Dielen kann man das Bodenbelagsmaterial analog auf den Stufen fortsetzen, sofern eine geeignete Konstruktion und Befestigungsweise gemäß den Anforderungen des Dielenherstellers angewendet wird.
Die häufigsten Fehler bei der Ausführung von Treppen auf Stelzlagern
Bau von mehreren Stufen als unabhängige Konstruktionen
Mehrere aufeinanderfolgende Ebenen sollten ein stabiles Ganzes bilden. Deshalb empfehlen wir bei einer größeren Anzahl von Stufen AluDeck.
Nichtberücksichtigung der Plattenstärke
Die Höhe der Konstruktion muss bis zur Oberkante der fertigen Oberfläche berechnet werden, nicht bis zur Oberkante des Stelzlagers oder Profils.
Unregelmäßige Stufenhöhen
Die Geometrie der gesamten Treppe sollte vor Beginn der Montage festgelegt werden.
Fehlende Kantenversteifung der Stufe
Die Stufenkante ist eine der am stärksten belasteten Stellen der Konstruktion.
Blockierung des Wasserabflusses
Die vertikale Treppenverkleidung darf die Entwässerung unter der Terrasse nicht beeinträchtigen.
Auswahl der Stelzlager vor der Planung der Treppe
Zunächst müssen die Geometrie und die Höhen der Konstruktion bestimmt werden, und erst danach die erforderlichen Bereiche der Stelzlager ausgewählt werden.
Eine Stufe oder AluDeck – was wählen?
Man kann eine sehr einfache Regel annehmen:
Benötigen Sie nur eine Stufe?
Verwenden Sie:
höhenverstellbare Stelzlager ; Blende für Terrassen-Abdeckplatten DDP CP.
Dies ist eine einfache Lösung, die es ermöglicht, sowohl die Oberfläche der Stufe als auch deren vertikale Verkleidung ästhetisch auszuführen.
Benötigen Sie ein paar weitere Stufen?
Verwenden Sie:
verstellbare Stelzlager ; Aluminium-Unterkonstruktion AluDeck.
Die zu einem räumlichen Rahmen verbundenen Profile ermöglichen eine stabile Konstruktion aller Stufen.
Zusammenfassung – wie erstelle ich Treppen bei einer Stelzlager Terrasse?
Treppen können in die Stelzlager Terrasse integriert werden, die Ausführung hängt jedoch von ihrer Anzahl und Konstruktion ab.
Bei einer einzelnen Stufe kann die universelle Blende für Terrassen-Abdeckplatten DDP CP verwendet werden, die die Herstellung einer vertikalen Setzstufe sowie einen ästhetischen Abschluss der Oberfläche ermöglicht.
Bei zwei oder mehr Stufen empfehlen wir die Erstellung einer starren Aluminium-Unterkonstruktion AluDeck.
Das System aus Aluminium-Balken und Verbindern ermöglicht eine gemeinsame Konstruktion, die Folgendes umfasst:
- die Terrassenfläche,
- weitere Stufenebenen,
- deren Kanten,
- Setzstufen.
Wichtigste Regel:
1 STUFE = DDP CP
2-3 STUFEN = ALUDECK
Dadurch ist die Lösung nicht nur ästhetisch, sondern ermöglicht vor allem, die Konstruktion als zusammenhängendes Ganzes zu planen.
Stelzlager Terrasse – kompletter Leitfaden für Planung und Montage
Kann man auf Terrassen Stelzlagern eine Treppe bauen?
Ja. Die Art der Ausführung hängt jedoch von der Anzahl der Stufen ab. Bei einer einzelnen Stufe kann die universelle Blende für Terrassen-Abdeckplatten DDP CP verwendet werden. Bei mehreren Stufen empfehlen wir die Herstellung einer starren Konstruktion aus Aluminiumprofilen AluDeck.
Wie baut man eine einzelne Stufe bei einer Stelzlager Terrasse?
Für die Ausführung einer einzelnen Stufe können Sie höhenverstellbare Stelzlager sowie die universelle Platte DDP CP verwenden, die die Montage einer vertikalen Platte als Setzstufe ermöglicht.
Wie erstelle ich mehrere Stufen bei einer Stelzlager Terrasse?
Bei zwei oder mehr Stufen wird empfohlen, eine gemeinsame Aluminium-Unterkonstruktion AluDeck zu erstellen. Horizontale und vertikale Profile bilden einen Rahmen, der die Geometrie der einzelnen Stufen festlegt.
Kann man drei Stufen nur auf Stelzlagern ausführen?
Wir empfehlen nicht, mehrere aufeinanderfolgende Stufen als Satz unabhängiger Stelzlager auszuführen. Bei einer solchen Konstruktion ist die Verwendung eines verbundenen Aluminium-Unterbaus vorteilhafter.
Was ist eine Stufe?
Die Stufe ist die horizontale Fläche der Treppe, auf die wir unseren Fuß setzen.
Was ist eine Setzstufe?
Die Setzstufe ist ein vertikales Element zwischen zwei aufeinanderfolgenden Stufen.
Kann die Setzstufe aus derselben Platte wie die Terrasse hergestellt werden?
Ja. Dies ist eine sehr beliebte Methode zur Veredelung von Treppen bei Terrassen aus Platten, da sie eine einheitliche Ästhetik der gesamten Fläche ermöglicht.
Kann AluDeck in der Höhe verstellt werden?
Ja. Die Aluminiumprofile können mit entsprechenden Adaptern auf höhenverstellbaren Terrassen Stelzlagern montiert werden. Dadurch kann die Höhe der Unterkonstruktion an den vorhandenen Untergrund angepasst werden.
Ist AluDeck nur für Platten geeignet?
Nein. Die AluDeck-Profile können auch als Unterkonstruktion für Holz- und WPC-Dielen verwendet werden. Die Montageart der Oberfläche ist an die Anforderungen des jeweiligen Herstellers anzupassen.
Muss bei der Konstruktion von Treppen die Plattenstärke berücksichtigt werden?
Ja. Die Geometrie der Konstruktion sollte immer bis zur Oberkante der fertigen Stufe berechnet werden. Wenn die verwendete Platte z. B. 20 mm dick ist, muss dieser Wert bei der Bestimmung der Höhe der Unterkonstruktion berücksichtigt werden.
