Diese Probleme beginnen oft unter der fertiggestellten Oberfläche. Rund um den Brunnen muss der Installateur mit einer geschwungenen Kante, wechselnden Höhen, ständiger Feuchtigkeit und einem Entwässerungsweg umgehen, der verhindert, dass Wasser dort stehen bleibt, wo es nicht sollte.
Höhenverstellbare Stelzlager können helfen, eine ebene, stabile Pflasterfläche zu schaffen, ohne sich auf eine dicke Mörtelschicht zu verlassen. Sie ermöglichen auch den Zugang unter das erhöhte Pflaster für Inspektion und Wartung. Das Ergebnis hängt jedoch vom Untergrund, der Anordnung der Stützen, dem Pflastermaterial und der Art und Weise ab, wie sich das Wasser rund um den Brunnen bewegt.
So gehen Sie an die Installation heran, von der Prüfung des Untergrunds bis zum Verlegen der abschließenden Platten.
1. Prüfen Sie den Untergrund, bevor Sie irgendwelche Stelzlager platzieren
Beginnen Sie mit der Prüfung der Fläche, die die Stelzlager tragen wird. Dies kann eine Betonplatte, eine Terrasse mit Wasserschutzisolierung oder ein entsprechend vorbereiteter Untergrund für eine erhöhte Pflasterfläche sein.
Der Untergrund muss für die zu erwartenden Lasten und das gewählte Stelzlager-System geeignet sein. Prüfen Sie, ob Risse, loses Material, stehendes Wasser und Bereiche vorhanden sind, die sich unter Last verschieben können. Wenn der Brunnen Teil einer neuen Installation ist, bestätigen Sie, dass das Becken, die umgebende Konstruktion und die Abdichtungsarbeiten abgeschlossen sind, bevor dieser Bereich abgedeckt wird.

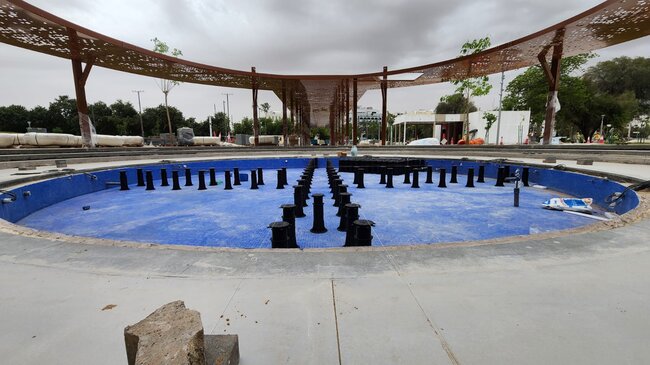

Achten Sie besonders auf den Bereich direkt um das Becken. Spritzwasser kann diese Zone über lange Zeit feucht halten, und Wartungsarbeiten können Zugang zu Rohren, Pumpen oder elektrischen Anschlüssen erfordern.
Der Untergrund benötigt außerdem einen festgelegten Wasserabflussweg. Das Stelzlager-System schafft einen Hohlraum unter der Oberfläche, aber dieser Hohlraum löst nicht automatisch Entwässerungsprobleme. Das Wasser muss weiterhin abfließen können, und der Untergrund muss so gestaltet sein, dass er es zu geeigneten Abflüssen oder Auslässen leitet.
Wenn die Umgebung über einer Wasserschutzmembran liegt, stellen Sie sicher, dass die Montagemethode mit dieser kompatibel ist. Verwenden Sie bei Bedarf geeignete Schutzschichten und vermeiden Sie das Bohren oder Befestigen durch die Abdichtung, es sei denn, das System wurde speziell dafür entwickelt und zugelassen.
2. Referenzhöhe rund um das Becken festlegen
Vor der Montage des gesamten Systems entscheiden Sie, wo sich die fertige Oberfläche im Verhältnis zum Brunnen befinden soll.
Die Oberkante des Beckens ist in der Regel der sichtbarste Bezugspunkt. Sie möchten möglicherweise, dass die umgebenden Platten etwas unterhalb der Kante enden, sich mit einem bestimmten Detail ausrichten oder an ein separates Abschlusselement angrenzen. Die richtige Anordnung hängt von der Konstruktion des Brunnens und der Art und Weise ab, wie das Wasser zirkulieren soll.
Messen Sie die verfügbare Höhe an mehreren Punkten rund um das Becken. Bei einem runden Brunnen kann der Abstand zwischen dem Untergrund und dem Niveau der fertigen Oberfläche am Umfang variieren, selbst wenn die Zieloberfläche der Terrasse horizontal ist.
Und genau hier kommt der Verstellbereich des Stelzlagers ins Spiel.

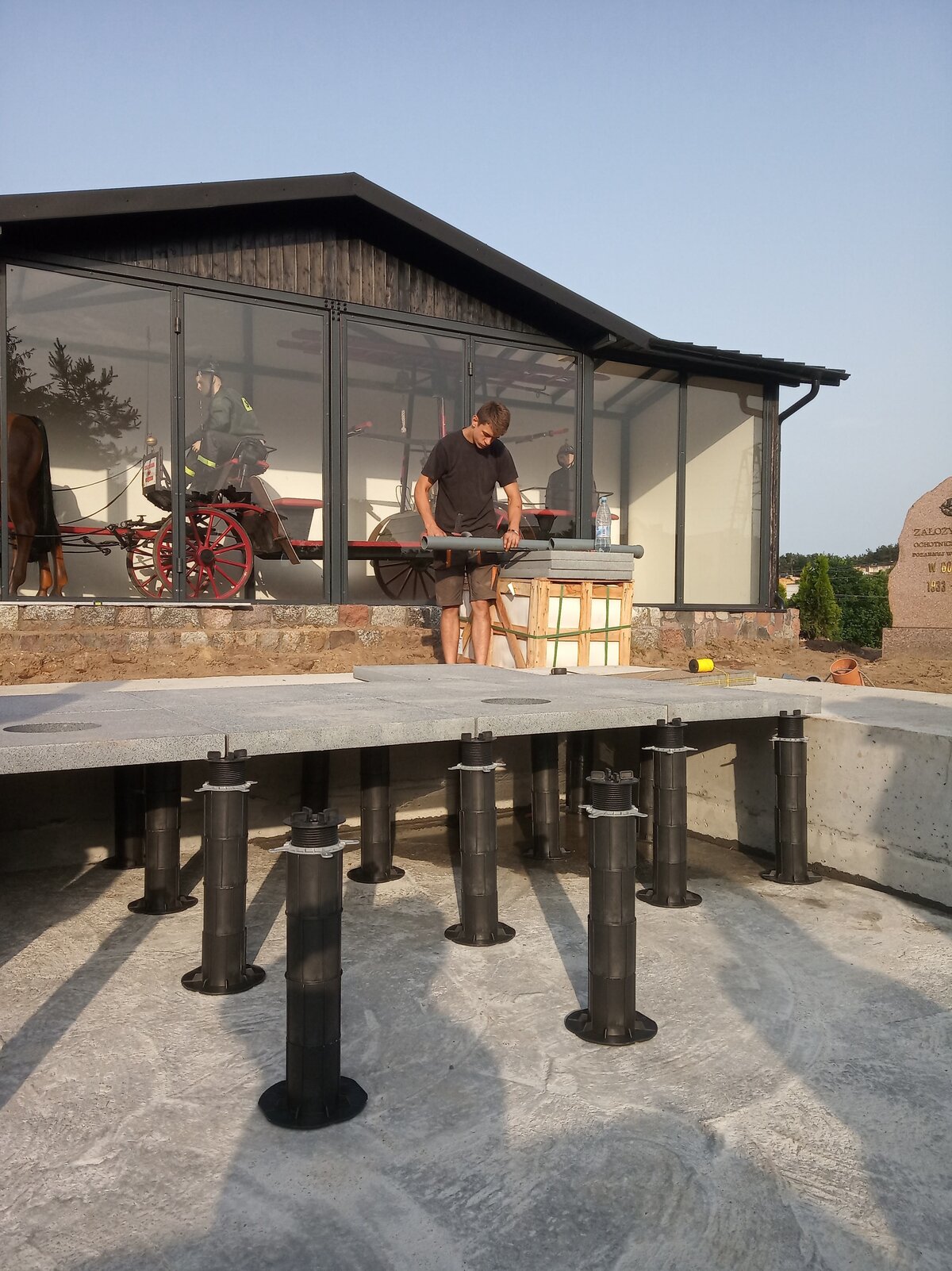

Ein Stelzlager, das sich auf der Hauptterrasse bewährt, hat in der Nähe eines erhöhten Beckens möglicherweise keinen ausreichenden Höhenverstellbereich. Umgekehrt kann ein hohes Stelzlager dort unnötig sein, wo der Untergrund bereits nahe am Niveau der fertigen Oberfläche liegt. Prüfen Sie vor der Auswahl des Systems die minimale und maximale Montagehöhe des Produkts, einschließlich aller erforderlichen Köpfe oder Stützaccessoires.
Als Hersteller von höhenverstellbaren Stelzlagern empfehlen wir, die tatsächliche Höhendifferenz im Projekt zu prüfen, anstatt die Stützen auf der Grundlage eines nominalen Durchschnittswerts auszuwählen. Wenn die erforderliche Höhe den vom Hersteller zugelassenen Bereich überschreitet, verwenden Sie eine geeignete alternative Stützanordnung, anstatt die Verstellung über ihre Grenzen hinaus zu erzwingen.
Probieren Sie einige Stelzlager rund um den Brunnen vorab aus und prüfen Sie das vorgeschlagene Niveau der fertigen Oberfläche mit einer Richtlatte oder einem Laser-Nivelliergerät. Diese frühe Kontrolle kann spätere unschöne Schnitte und unebene Übergänge verhindern.
3. Bestimmen Sie das Layout der Stelzlager passend zur Form des Brunnens
Nachdem Sie die Referenzhöhe festgelegt haben, markieren Sie das Layout der Oberfläche auf dem Untergrund.

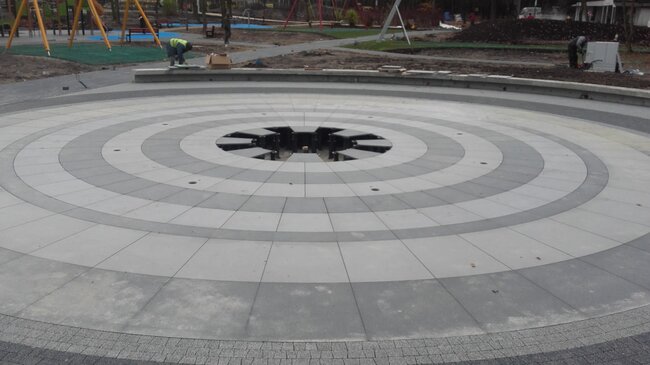

Eine quadratische Terrasse ist relativ einfach. Die Umgebung eines Brunnens ist oft komplizierter, da die Oberfläche dem runden Becken, geschwungenen Wänden oder einer Kombination aus geraden und schrägen Kanten folgt.
Beginnen Sie mit den tatsächlichen Abmessungen der Terrassenplatten. Markieren Sie die Fugen, Plattenkanten und die beabsichtigten Auflagepositionen, bevor Sie die Stelzlager anordnen. Bei einer runden Umgebung arbeiten Sie von der Beckenachse oder dem gemessenen Radius aus, damit die Oberfläche der beabsichtigten Krümmung folgt.
Das Auflagerlayout hängt vom Format der Platten und den erforderlichen Schnitten rund um das Becken ab. Ganze Platten können Stelzlager in den Ecken verwenden, während zugeschnittene Elemente und schmale Randabschnitte möglicherweise zusätzliche Unterstützung oder eine andere Lösung erfordern.
Gehen Sie nicht davon aus, dass ein Stelzlager in jeder Ecke für jede Platte ausreichend ist. Großformatiges Porzellan, Naturstein und schwerere Terrassenplatten haben unterschiedliche Festigkeitseigenschaften. Beachten Sie die Anforderungen des Oberflächenherstellers bezüglich Auflagepositionen, zulässiger Überstände und maximaler ungestützter Spannweiten.
Wenn mehrere Platten ein Stelzlager teilen, prüfen Sie, ob der Lagerkopf und sein Zubehör für eine solche Anordnung vorgesehen sind. Wandclips für Stelzlager können helfen, gleichmäßige Fugen zu erhalten, ersetzen jedoch nicht die Notwendigkeit einer angemessenen konstruktiven Unterstützung.

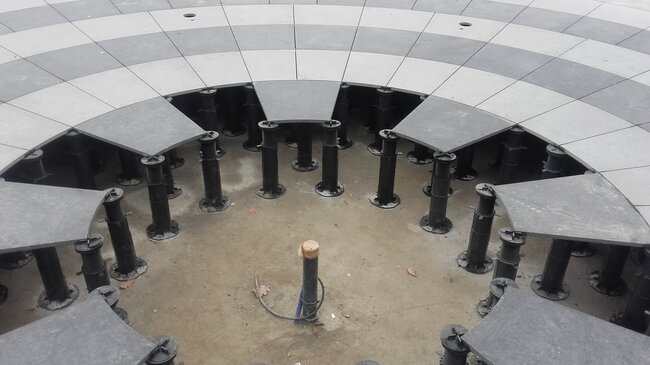

Bei geschwungenen Kanten müssen einige Platten möglicherweise in kleinere Abschnitte zugeschnitten werden, um dem Becken genau zu folgen. Planen Sie diese Schnitte sorgfältig. Schmale Elemente sind anfälliger für Verschiebungen und können dedizierte Stelzlager oder eine speziell entwickelte Randlösung erfordern.
4. Auswahl der Stelzlager nach Belastung und Montageumgebung
Das Stelzlager-Raster muss die gesamte fertige Oberfläche tragen, nicht nur das Gewicht einer einzelnen Platte.
Drei Hauptarten von Belastungen sind zu berücksichtigen:
- Gewicht der Oberfläche: Feinsteinzeug, Beton und Naturstein unterscheiden sich in Dicke, Dichte und Gewicht. Eine dicke Steinplatte kann eine deutlich höhere Belastung auf das Stützsystem ausüben als eine leichtere Feinsteinzeugplatte.
- Personen und Möbel: Ein Randbereich, der als Durchgang oder Sitzgelegenheit genutzt wird, muss den zu erwartenden Fußgängerbelastungen sowie allen Möbeln oder Pflanzgefäßen standhalten.
- Punktuelle Belastungen: Schwere Pflanzgefäße, Dekorationselemente und Wartungsgeräte können das Gewicht auf einer kleinen Fläche konzentrieren.
Prüfen Sie die Herstellerangaben zur Tragfähigkeit sowie die Anforderungen des Oberflächenlieferanten an die Unterkonstruktion. Die Planung sollte die tatsächliche Nutzung berücksichtigen, einschließlich Punktlasten und Zustand des Untergrunds. Die allein angegebene Tragfähigkeit eines Stelzlagers bestimmt nicht die Tragfähigkeit des gesamten montierten Oberflächensystems.
Ebenso wichtig ist der Abstand der Stelzlager. Eine Verringerung der Anzahl der Stützen aus Kostengründen kann dazu führen, dass die Platten unzureichend unterstützt werden, selbst wenn jedes einzelne Stelzlager eine hohe Tragfähigkeit aufweist.
In unserem Werk für die Herstellung höhenverstellbarer Stelzlager betrachten wir das Stützraster und die Produktspezifikation als Teile derselben Entscheidung. Das richtige Stelzlager hängt vom Format der Oberfläche, der Montagehöhe, der Stützkonfiguration und den Planungslasten ab.
Siehe auch: MAX Stelzlager 150-350 mm mit D3 für Platten
In der feuchten Umgebung eines Brunnens sind außerdem die Eignung des Materials für die langfristige Feuchtigkeitseinwirkung, der zu erwartende Temperaturbereich sowie eine mögliche chemische Belastung durch Wasseraufbereitungsmittel oder Reinigungsprodukte zu prüfen. Es sollte nicht davon ausgegangen werden, dass jedes Kunststoff-Stelzlager, jedes Metallelement oder Zubehörteil für jede Wasserinstallation geeignet ist.
5. Montage und Nivellierung der Stelzlager
Nachdem Sie das Layout festgelegt haben, platzieren Sie die Stelzlager an den geplanten Positionen. Befolgen Sie die Anweisungen des Herstellers bezüglich der Basis, des Kopfes, des Verstellmechanismus sowie aller erforderlichen Zubehörteile.
Beginnen Sie mit einigen Stützlagern entlang einer klaren Bezugslinie oder um den Beckenrand herum. Stellen Sie deren Höhe ein, um das beabsichtigte Niveau der Oberfläche festzulegen, und verwenden Sie sie anschließend als Referenzpunkte für den umgebenden Bereich.
Prüfen Sie, ob jedes Stützlager vollen Kontakt zum Untergrund hat. Das Stelzlager darf nicht wackeln, auf losen Verunreinigungen aufliegen oder eine ungeeignete Vertiefung überbrücken. Wenn der Untergrund uneben ist, korrigieren Sie den Basisuntergrund mit einer zugelassenen Methode, anstatt sich auf ein instabiles Stützlager zu verlassen.
Setzen Sie die Montage der übrigen Stelzlager gemäß dem festgelegten Layout fort. Überprüfen Sie die Höhen laufend, insbesondere dort, wo die Oberfläche um das Becken herum verläuft oder sich Treppen, Wänden und Entwässerungskanälen nähert.

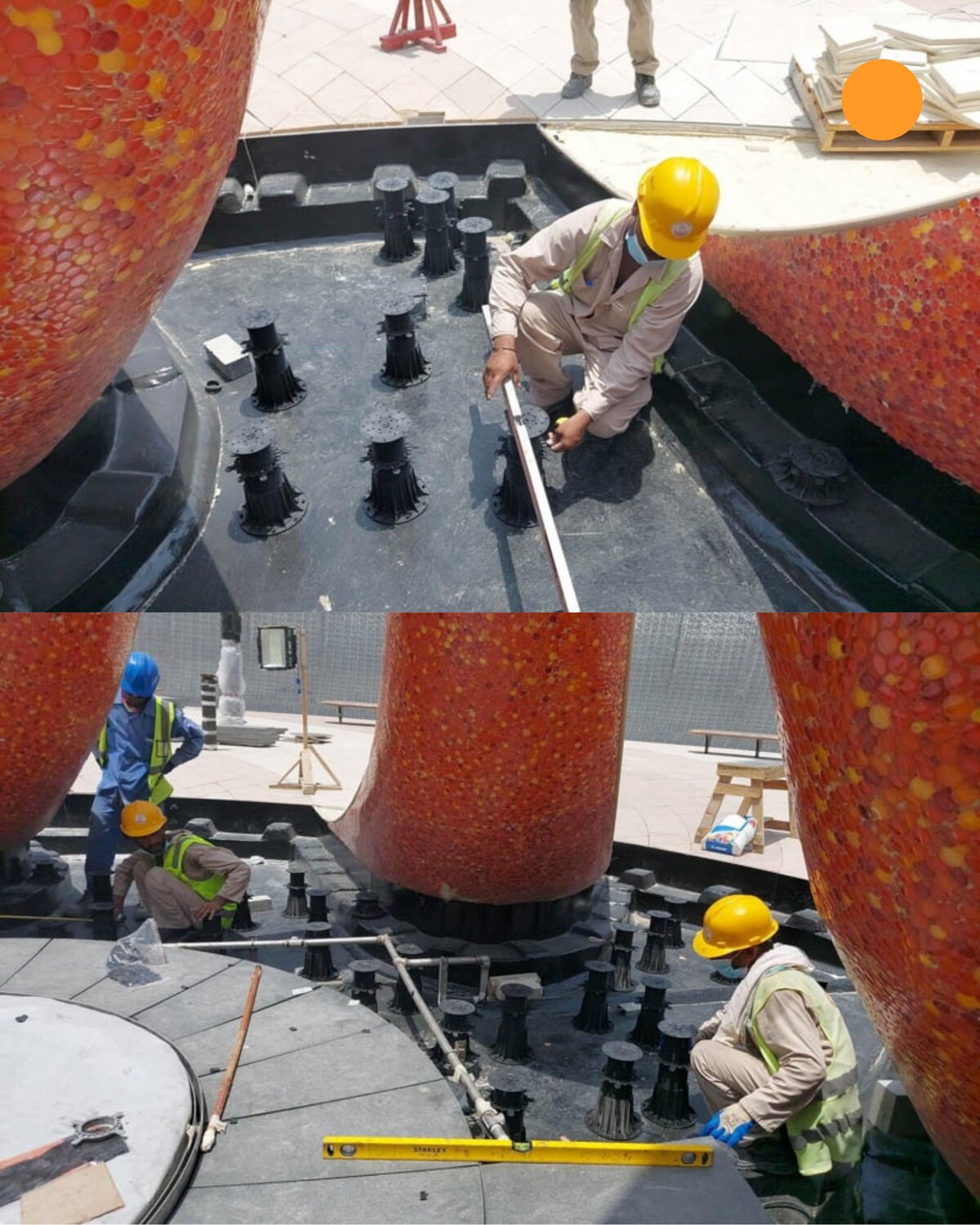

Ein Laser-Nivelliergerät ist nützlich, um eine gleichmäßige Fertigungsebene beizubehalten. Eine ebene Fläche bedeutet jedoch nicht immer eine ordnungsgemäß entwässerte Fläche. Wenn das Projekt ein Gefälle erfordert, müssen die Referenzhöhen dieses Gefälle widerspiegeln und nicht jedes Stelzlager auf dieselbe Höhe zwingen.
Überprüfen Sie vor dem Verlegen der Platten das gesamte Stützlager-Layout. Stellen Sie sicher, dass jede Platte die erforderliche Auflage hat und die Verstellmechanismen der Stelzlager im zugelassenen Bereich bleiben.
6. Verlegen der Platten und Prüfen jeder Verbindung
Verlegen Sie die Oberflächenelemente vorsichtig auf den Köpfen der Stelzlager. Arbeiten Sie schrittweise entlang des Randes und prüfen Sie nach dem Hinzufügen jeder Platte die Ausrichtung, die Fugenbreite und die Zielhöhe.
Verwenden Sie eine Richtlatte, um benachbarte Platten auf Höhenunterschiede zu prüfen, wenn eine Kante höher liegt als die nächste. Selbst ein geringer Unterschied kann rund um den Brunnen sichtbar sein, besonders dort, wo das Wasser die Oberfläche der Terrasse spiegelt.
Prüfen Sie, ob die Platten stabil auf ihren Auflagern liegen und nicht wackeln. Wenn sich eine Platte unter leichtem Handdruck bewegt, untersuchen Sie die Ursache, bevor Sie fortfahren. Die Ursache kann ein falsch eingestelltes Stelzlager, eine ungeeignete Position des Auflagers, Verunreinigungen unter dem Auflager oder eine für die vorgesehene Montagemethode ungeeignete Platte sein.
Gleichen Sie Unebenheiten nicht durch improvisierte Keile oder loses Füllmaterial aus. Verwenden Sie ausschließlich die für das jeweilige Stelzlager-System zugelassenen Verstellelemente und Montagemethoden.
Schneiden Sie die Platten rund um das Becken erst zu, nachdem Sie die Maße und die vorgesehene Kantenausführung bestätigt haben. Halten Sie den festgelegten Abstand zwischen der Terrasse und der Brunnenkonstruktion ein. Die Fuge muss die geplante Fugenbreite, die Ausführungstoleranzen sowie alle relevanten Anforderungen an die Bewegung berücksichtigen.
Gehen Sie nicht davon aus, dass eine starre Fugenfüllung zwischen der Terrasse und dem Becken geeignet ist. Der Brunnen und die umgebende Terrasse können sich unterschiedlich bewegen, daher sollte das Randdetail der Projektvorgabe und den Empfehlungen der jeweiligen Materialhersteller entsprechen.
7. Planen Sie Gefälle, Entwässerung und Luftspalt
Die Entwässerung erfordert besondere Aufmerksamkeit rund um Springbrunnen, da dieser Bereich Spritzwasser, Niederschlägen und regelmäßiger Reinigung ausgesetzt ist.
Die fertige Oberfläche sollte Oberflächenwasser gemäß den Projektvorgaben ableiten. Je nach Standort kann dies bedeuten, das Wasser zu einer linearen Entwässerung, einem zugelassenen Drainageablauf oder einem anderen festgelegten Sammelpunkt zu leiten.
Die Oberfläche sollte nicht automatisch in Richtung des Brunnenbeckens geneigt werden. Dies kann für ein bestimmtes Brunnenprojekt richtig sein, kann aber auch verschmutztes Abwasser, Reinigungsmittel oder Verunreinigungen in das Wasser einleiten. Das Ableiten des Wassers vom Becken weg kann bevorzugt werden, wenn die umgebende Entwässerungsanordnung dies zulässt.
Das erforderliche Gefälle hängt vom Oberflächenmaterial, der Entwässerungsplanung, den Barrierefreiheitsanforderungen und den örtlichen Bauvorschriften ab. Es ist gemäß der Projektspezifikation vorzugehen und nicht ein universelles Gefälle für jede Brunnenumgebung anzuwenden.

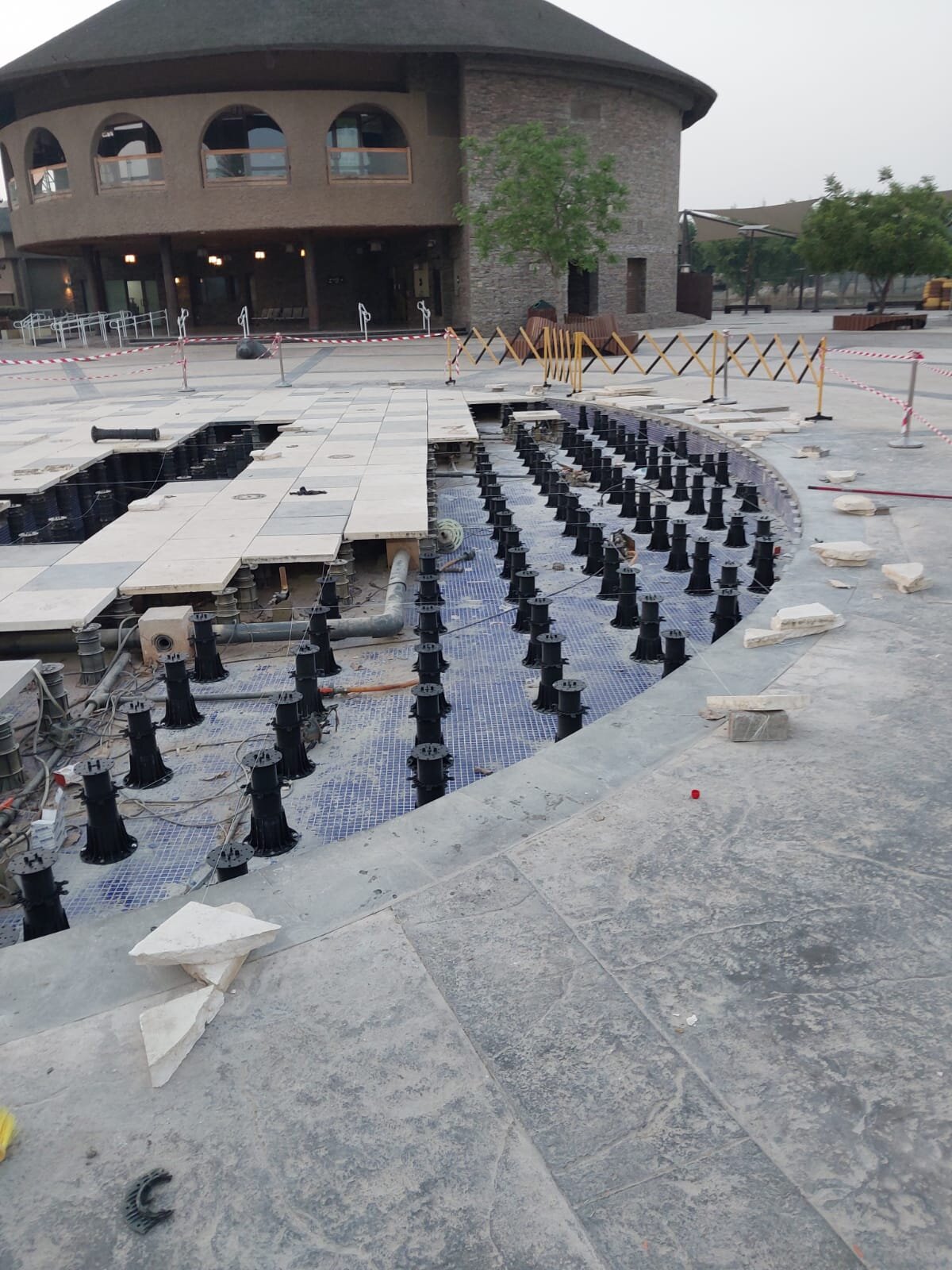

Der Raum unter der erhöhten Oberfläche muss ebenfalls funktionsfähig bleiben. Der Luftspalt kann die Belüftung unterstützen und den Zugang zur Kontrolle ermöglichen, garantiert jedoch nicht, dass der Untergrund austrocknet oder dass das Wasser ordnungsgemäß abfließt. Wasserfeste Oberflächenmaterialien wie Porzellan machen das gesamte System nicht wasserdicht. Wasser kann weiterhin durch die Fugen eindringen und sich unter den Platten ansammeln.
Deshalb ist die darunterliegende Drainageschicht, die Abdichtung und die Lage der Abflüsse von so großer Bedeutung. Es ist zu bestätigen, dass der Untergrund das Wasser zu einem geeigneten Abfluss leitet und die Anordnung der Stelzlager den beabsichtigten Wasserfluss nicht stört.
Als Hersteller höhenverstellbarer Stelzlager empfehlen wir, das gesamte System zu prüfen, einschließlich des Untergrunds und des Kopfes des Stelzlagers, der Zubehörteile, der Schutzschichten und der Entwässerungsdetails, anstatt das Stelzlager als isolierte Komponente zu betrachten.
8. Prüfen Sie die fertige Umgebung vor der Übergabe
Nach der Montage aller Platten gehen Sie den gesamten Umfang ab und prüfen, ob es kein Wackeln, ungleichmäßige Fugen, scharfe Schnittkanten und unerwünschte Bewegung gibt.
Testen Sie das Wasserableitungssystem, indem Sie an den entsprechenden Stellen eine kontrollierte Wassermenge verwenden. Suchen Sie nach anhaltenden Pfützen und bestätigen Sie, dass das Wasser den vorgesehenen Abfluss erreicht, ohne einen unerwünschten Zufluss zum Becken zu erzeugen.

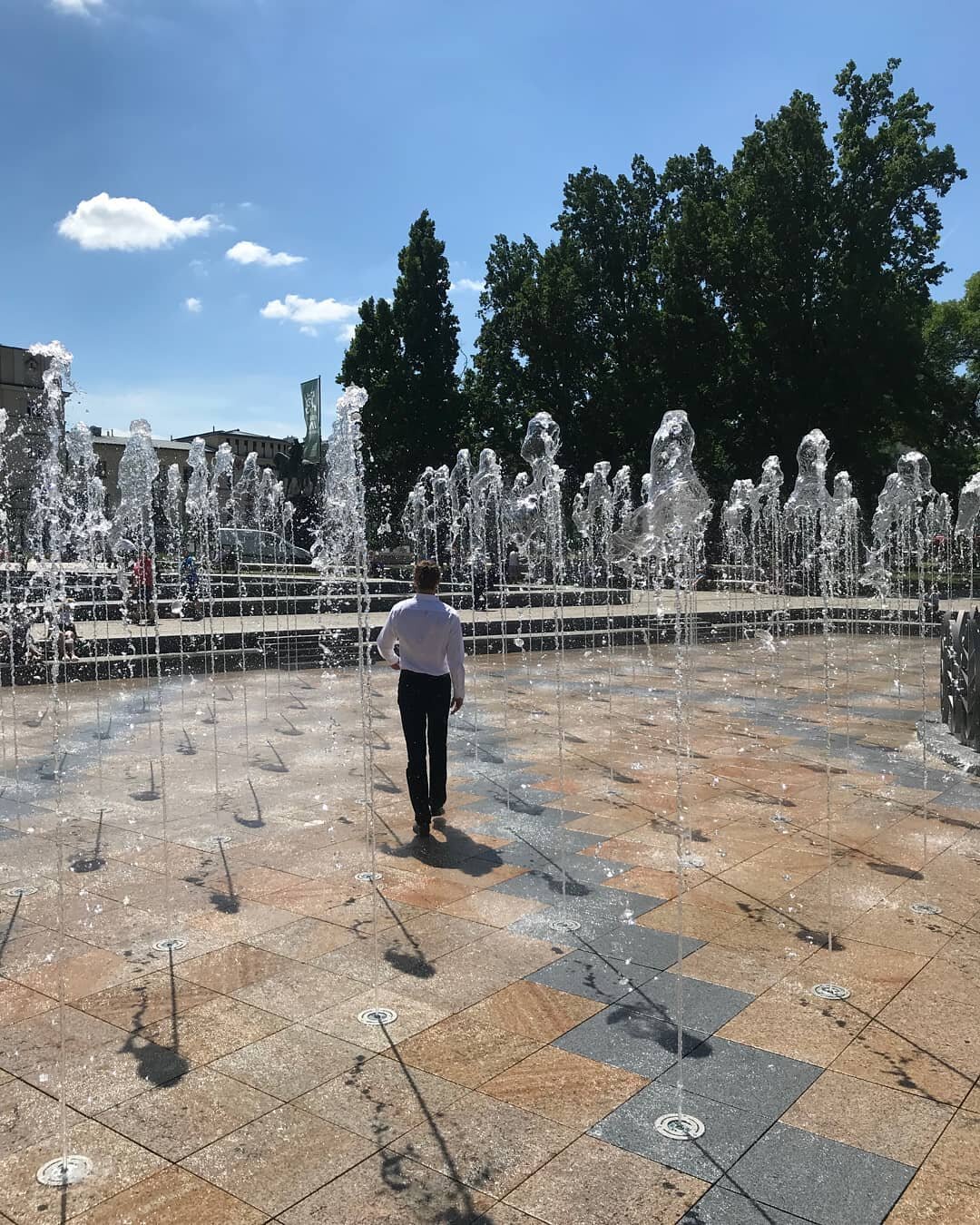

Wenn der Brunnen in Betrieb ist, prüfen Sie diesen Bereich während des Wasserbetriebs. Spritzwasser kann Probleme aufdecken, die bei trockenen Bedingungen weniger sichtbar sind.

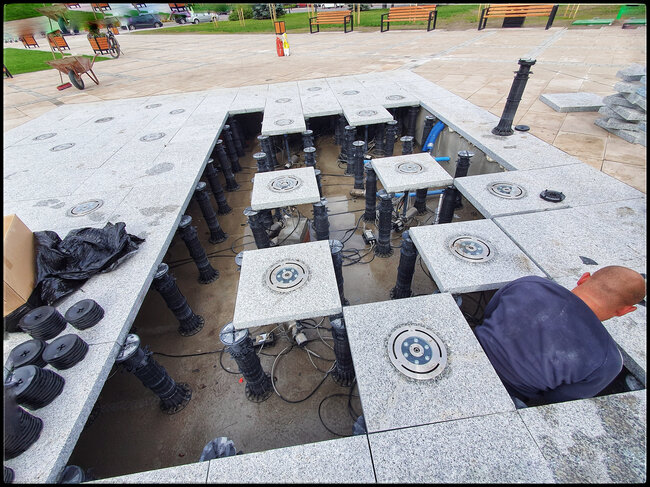

Prüfen Sie, ob der Zugang zu Pumpen, Rohrleitungen und elektrischen Komponenten nicht blockiert wurde. An Stellen, an denen für die Wartung herausnehmbare Platten benötigt werden, bestätigen Sie, dass diese sicher mit der festgelegten Methode angehoben werden können.
Dokumentieren Sie abschließend das Stelzlager-Modell, den Verstellbereich und die Montagedetails für die zukünftige Wartung. Dies ist besonders nützlich bei gewerblichen Brunnen oder Installationen, bei denen die Oberfläche für die Wartung angehoben werden muss.
Höhenverstellbare Stelzlager oder Plattenlager mit fester Höhe: Was macht mehr Sinn?
Höhenverstellbare Stelzlager sind nützlich, wenn der Untergrund eine unterschiedliche Höhe aufweist, die fertiggestellte Oberfläche eine präzise Nivellierung erfordert oder die Umgebung eines Brunnens mehrere Ebenen umfasst. Sie können auch die Ausführung eines erhöhten Belagsaufbaus mit Zugang darunter erleichtern.
Doch eine Verstellung ist nicht immer notwendig.
Bei einer einfachen, flachen, stabilen und gut entwässerten Umgebung können Plattenlager mit fester Höhe eine praktische Lösung sein, wenn Untergrund, Belag und Montagemethode miteinander kompatibel sind. Sie können die Bauteilkosten senken und die Montage vereinfachen, wenn die erforderliche Höhe bereits feststeht.
Verstellbare Systeme umfassen in der Regel mehr Komponenten und können mehr Zeit für die anfängliche Konfiguration erfordern. Plattenlager mit fester Höhe lassen sich schneller verlegen, bieten jedoch weniger Flexibilität, wenn der Untergrund uneben ist oder sich das Projekt ändert.
Vergleichen Sie die Gesamtmontagekosten unter Berücksichtigung der Anzahl der Stelzlager, der Zuschnitte, der Entwässerungsdetails, der Arbeitszeit und des zukünftigen Servicezugangs. Die günstigste Unterkonstruktion ist nicht unbedingt die kostengünstigste Lösung, wenn sie zu einer unebenen Oberfläche oder schwierigen Reparaturen führt.
Legen Sie die Details fest, bevor Sie die erste Platte verlegen
Eine dauerhafte Brunneneinfassung beginnt mit einem geeigneten Untergrund, einem klaren Höhenbezugspunkt und einem Stelzlager-Layout, das um die tatsächlichen Belagselemente herum geplant wird. Der Installateur muss außerdem die geschwungene Brunnenkante, das Gewicht der fertigen Oberfläche und den Weg berücksichtigen, den das Wasser unter und über der Oberfläche zurücklegt.
Messen Sie vor der Bestellung der Stelzlager den Höhenunterschied zwischen dem Untergrund und der geplanten fertigen Oberfläche an mehreren Punkten. Bestätigen Sie die Abmessungen der Oberfläche, die zu erwartenden Lasten, die Entwässerungsanordnung und die Anforderungen an den Zugang. Vergleichen Sie diese Details anschließend mit der technischen Spezifikation des Herstellers und den geltenden Bauanforderungen.
Der nützlichste erste Schritt ist das Zeichnen eines einfachen Schnitts durch den Brunnen und die umgebende Oberfläche. Markieren Sie die Beckenkante, das Niveau der fertigen Oberfläche, die Höhe des Stelzlagers, den Untergrund, die Abdichtung und den Ablauf. Diese kleine Zeichnung kann Höhenkonflikte und Entwässerungsprobleme aufdecken, bevor sie zu kostspieligen Montagefehlern werden.
