Die Anordnung der Stelzlager entscheidet darüber, wie gut die fertiggestellte Fläche Fußgängerverkehr, Möbel, Witterungsbedingungen und den täglichen Gebrauch standhält. Setzt man die Stelzlager zu weit auseinander, können die Platten durchbiegen oder wackeln. Platziert man sie an der falschen Stelle, haben die Ecken der Platten möglicherweise keine vollständige Auflage. Nimmt man die falsche Höheneinstellung vor, kann man unebene Fugen oder eine Fläche erhalten, die das Wasser nicht richtig ableitet.
Für eine Standardplatte von 24×24 Zoll ist der Ausgangspunkt einfach: ein Stelzlager in jeder Ecke, mit einem Stelzlager-Raster, das auf die Plattenfugen abgestimmt ist. Der genaue Abstand hängt jedoch weiterhin von der Plattenkonstruktion, der Dicke, dem Stelzlager-System, der Fertigungshöhe und den Belastungsanforderungen ab.
So gehen wir dies aus der Sicht eines Stelzlager-Herstellers an.
Beginnen Sie mit der Plattengröße
Die meisten Außenfliesen aus Porzellan oder Keramik mit den Maßen 24×24 Zoll werden tatsächlich in einer Größe von etwa 600×600 mm hergestellt. Einige Produkte sind etwas kleiner, daher sollten Sie beim Planen des Rasters immer die tatsächlichen Abmessungen des Herstellers verwenden.
Für eine Fliese von 600×600 mm sieht das grundlegende Stelzlager-Layout wie folgt aus:
- Ein Stelzlager unter jeder Ecke der Fliese
- Benachbarte Fliesen teilen sich dasselbe Eck-Stelzlager
- Die Mittelpunkte der Stelzlager folgen im Allgemeinen den Fliesenfugen
- Das resultierende Raster hat Abstände von etwa 600 mm, abhängig von der tatsächlichen Fliese und der Fugenbreite
Dies gibt jeder Fliese eine Auflage an vier Punkten.
Einige Stelzlager-Systeme geben ein Arbeitsraster vor, das eher bei 500–600 mm liegt, daher sollten Sie nicht davon ausgehen, dass jedes Stelzlager-Produkt dieselben Abstände verwenden kann. Prüfen Sie die Abstands- und Lasttabellen des Stelzlager-Herstellers für das jeweilige System.

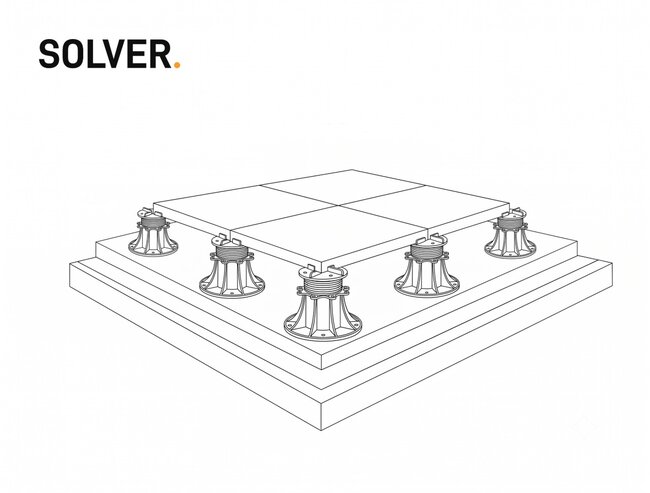

Ein einfaches Beispiel
Wenn Sie vier Fliesen von 24×24 Zoll in einem Quadrat verlegen:
Das mittlere Stelzlager trägt die Ecken aller vier Fliesen. Die äußeren Stelzlager tragen die Ecken entlang des Umfangs.
Dieses Layout der geteilten Auflage ist einer der Hauptvorteile des Stelzlager-Systems. Sie benötigen nicht vier völlig separate Auflager für jede Fliese.
Warum der Abstand der Stelzlager wichtig ist
Ein Stelzlager stützt einen bestimmten Punkt der Platte. Die Platte selbst überträgt die Last auf die Abstände zwischen diesen Auflagepunkten.
Wenn der Abstand größer ist als die vom Plattenhersteller zugelassene Spannweite, kann die Platte übermäßig durchbiegen.
Dies kann zu Folgendem führen:
- Wackeln oder Bewegung unter den Füßen
- Risse oder Beschädigung der Platten
- Ungleiche Ecken der Platten
- Übermäßige Spannung an den Plattenrändern
- Instabile Möbel
- Schlechte Ausrichtung der Fugen
Das Problem wird bei großformatigem Feinsteinzeug wichtiger, da eine Platte mit einer Dicke von 20 mm sehr robust erscheinen kann, aber dennoch bestimmte Anforderungen an die Auflage hat. Zum Beispiel haben einige Feinsteinzeugplatten 600×600 mm eine Dicke von etwa 20 mm.
Sowohl der Plattenhersteller als auch der Stelzlagerhersteller sollten an der Festlegung des Abstands beteiligt sein.
Ein Stelzlager kann einen hohen Druckfestigkeitskoeffizienten haben, aber das bedeutet nicht automatisch, dass der Abstand zwischen den Auflagern vergrößert werden kann. Die Platte selbst hat ebenfalls eine maximal zulässige Spannweite und Lastbedingungen.

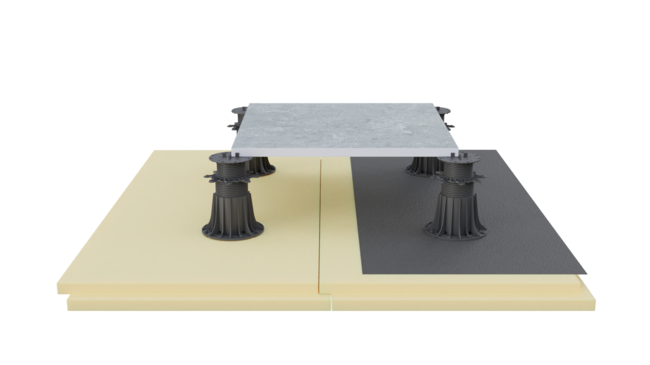

Grundregel für die Anordnung von Stelzlagern 24×24
Bei einer typischen Installation von Terrassenplatten aus Porzellan 24×24 Zoll verwenden Sie dies als Ausgangspunkt für die Anordnung:
Ein höhenverstellbarer Stelzlager in jeder Ecke der Platte.
Für Platten 600×600 mm entsteht dadurch ein regelmäßiges Raster mit einem Abstand von etwa 600 mm zwischen den Mittelpunkten der Stelzlager.
Einige Systeme verwenden ein etwas dichteres Raster, zum Beispiel 500–600 mm, je nach Stelzlagerkopf, Plattenspezifikation und Anwendung.
Wenn das Projekt beispielsweise größere Lasten vorsieht, kann eine dichtere Anordnung der Auflager erforderlich sein. Naturstein, dickere Betonplatten, gewerbliche Anwendungen, Dachinstallationen sowie Bereiche mit untypischer Belastung sollten anhand der technischen Daten des Herstellers geprüft werden und nicht auf Basis der Standard-Abstandsregel.
Verwenden Sie den Stelzlagerkopf zum Einstellen der Fuge
Der Stelzlagerkopf tut mehr als nur die Platte zu stützen.

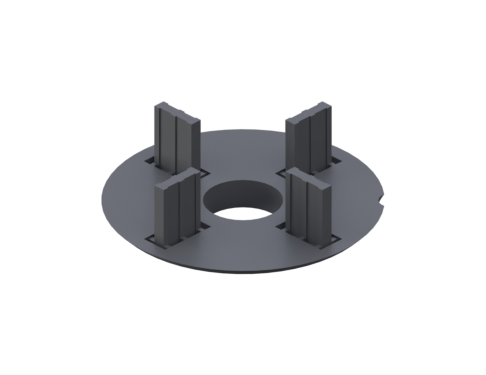

Viele Systeme höhenverstellbarer Stelzlager verwenden Distanznoppen oder integrierte Abstandhalter, um eine gleichmäßige Fuge zwischen den Platten festzulegen. Typische Fugenbreiten sind 2 mm, 3 mm, 4 mm und 5 mm, je nach System.
Dies ist deutlich einfacher als der Versuch, jede Fuge manuell zu messen.
Bei einer typischen Installation:
- Wählen Sie den passenden Stelzlagerkopf und die Abstandhalterbreite.

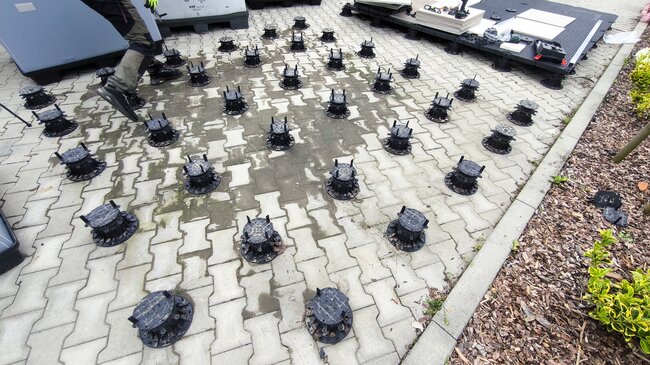

- Verteilen Sie die Stelzlager auf dem geplanten Raster.
- Stellen Sie jedes Stelzlager auf die erforderliche Höhe ein.
- Überprüfen Sie das gesamte Raster mit einem Laser oder einer langen Wasserwaage.
- Legen Sie die Platten an den Distanznoppen an.

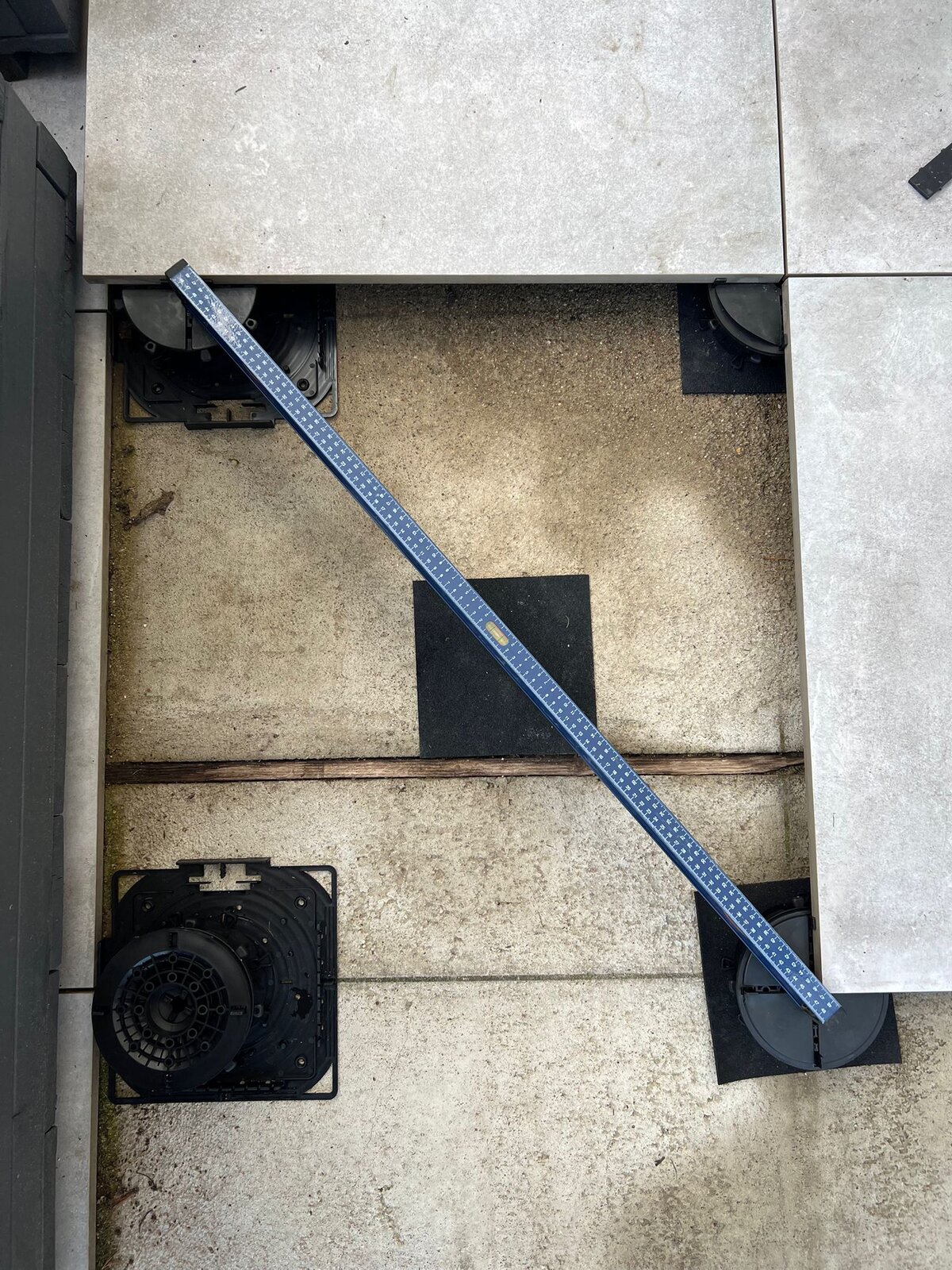

- Prüfen Sie, ob jede Platte vollständig auf ihren Auflagern aufliegt.
Distanznoppen helfen auch dabei, das Stelzlager unter dem Kreuzungspunkt der Platten zentriert zu halten.
Verstellbare Höhe erleichtert den Umgang mit unebenem Untergrund
Außenplatten sind selten ideal.
Sie können eine bestehende Betonterrasse mit Vertiefungen haben, eine Dachmembran mit Drainagegefälle oder eine Platte, die ihre Höhe über die gesamte Montagefläche ändert.
Und genau hier kommen höhenverstellbare Stelzlager ins Spiel.
Anstatt zu versuchen, den Untergrund perfekt auszugleichen, stellen Sie die Höhe des Stelzlagers ein, um eine Zielebene zu erreichen.
Je nach Konstruktion des Stelzlagers kann die Einstellung erfolgen durch:
- Gewindehöhenverstellung
- Arretierringe
- Verlängerungselemente
- Selbstnivellierende Köpfe
- Neigungsausgleichsplatten oder Unterlegscheiben
Einige Systeme sind darauf ausgelegt, Unebenheiten des Untergrunds auszugleichen und dabei eine horizontale Plattenoberfläche beizubehalten. Andere sind darauf ausgelegt, einem geplanten Drainagegefälle zu folgen. Der verfügbare Verstellbereich und die Möglichkeit der Neigungskorrektur sind produktspezifisch, daher sollten Sie die Montageanleitung des Herstellers verwenden, anstatt anzunehmen, dass jedes Stelzlager gleich funktioniert.

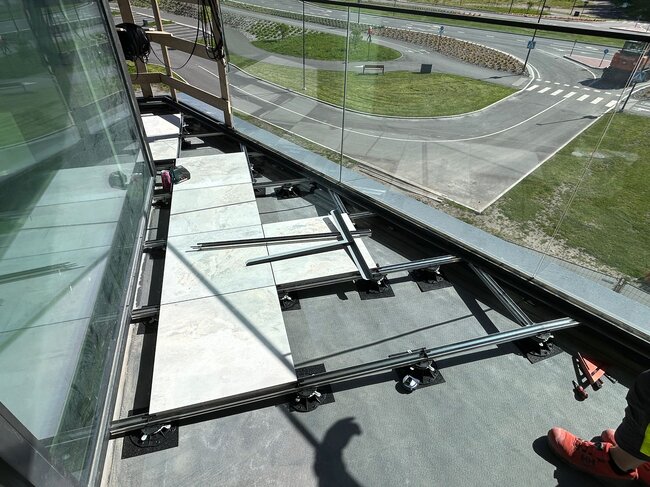

Ignorieren Sie nicht die Tragfähigkeit
Dies ist einer der häufigsten Fehler bei Installationen auf Stelzlagern.
Die Tragfähigkeit des Stelzlagers ist nicht die einzige Zahl, die zählt. Abstand, Höhe des Stelzlagers, Plattendicke, Plattenfestigkeit und die erwartete Belastung wirken zusammen.
Zum Beispiel bedeutet ein Stelzlager mit einer bestimmten Druckbelastbarkeit nicht, dass die Platte sicher jede beliebige Spannweite zwischen den Auflagern überbrücken kann.
Mit zunehmender Höhe des Stelzlagers können sich auch die Anforderungen ändern. Einige geprüfte Stelzlager-Systeme veröffentlichen unterschiedliche zulässige Belastungen je nach Höhe und Modell.
Prüfen Sie vor der Installation:
- Modell und Serie des Stelzlagers
- Minimale und maximale Verstellhöhe
- Zulässige Belastung bei der tatsächlichen Montagehöhe
- Empfohlener Abstand der Stelzlager
- Plattendicke und Auflageanforderungen des Herstellers
- Erforderliches Sicherheits- oder Stütz-Zubehör
- Anforderungen an die seitliche Aussteifung für höhere Installationen
Bei gewerblichen Anwendungen, auf Dächern oder an Orten mit hohem Verkehrsaufkommen sollten Sie die technische Dokumentation des Herstellers und die Projektanforderungen verwenden, anstatt sich auf eine allgemeine Faustregel zu verlassen.
Verlegungsschritte für Platten 24×24
Nachdem der Abstand festgelegt wurde, ist die Montage selbst recht einfach.
1. Prüfen Sie den Untergrund
Stellen Sie sicher, dass die Platte, das Dach, die Abdichtungsschicht oder eine andere tragende Oberfläche für das Stelzlager-System geeignet ist.
Entfernen Sie lose Verunreinigungen und bestimmen Sie die vorhandene Wasserablaufrichtung.
Wenn Sie auf einer Abdichtungsmembran arbeiten, wenden Sie die von den Membran- und Stelzlager-Herstellern festgelegte Schutzmethode an. Es können Gummischutzpads oder kompatible Schutzschichten erforderlich sein.
2. Referenzlinie festlegen
Beginnen Sie an einer festen Kante oder einem Referenzpunkt.
Markieren Sie die Linien mit Kreide oder verwenden Sie einen Laser, um das Plattenraster festzulegen. Ziel ist es, sicherzustellen, dass die Mitte der Stelzlager mit den Fugen der Platten übereinstimmt.
Beginnen Sie nicht willkürlich in der Mitte der Fläche und versuchen Sie nicht, den Rand erst später anzupassen.

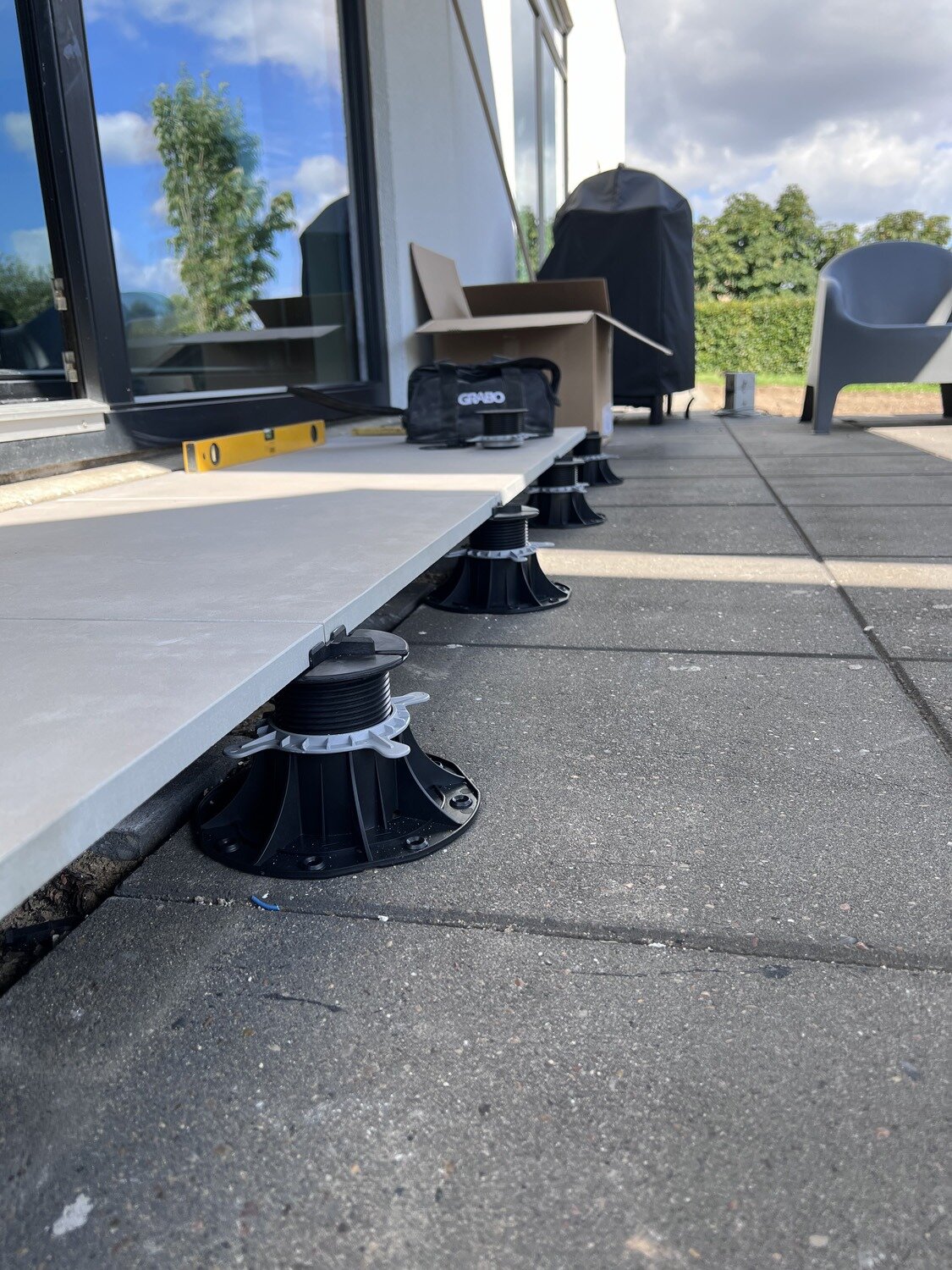

3. Stelzlager positionieren
Platzieren Sie die höhenverstellbaren Stelzlager an den Kreuzungspunkten des Rasters.
Bei Platten 24×24 ist die Standardanordnung ein Lager in jeder Ecke.
Am Rand kann es notwendig sein, die Abstandshalter zu modifizieren oder zu entfernen, damit die Platte ordnungsgemäß an der Wand oder der Begrenzungskante abschließen kann. Einige Systeme bieten hierfür spezielle Randclips an.
4. Höhe einstellen
Verstellen Sie die Stelzlager, bis ihre Oberflächen die erforderliche Fertigungsebene bilden.
Eine Laserwasserwaage beschleunigt dies bei größeren Projekten erheblich.
Verlassen Sie sich bei der Höhenfestlegung der gesamten Installation nicht auf eine einzige Platte. Richten Sie zuerst das Raster der Stelzlager ein und justieren Sie sie dann während der Arbeit auf der gesamten Fläche nach.
5. Montieren Sie die Platten
Senken Sie jede 24×24-Platte vorsichtig auf die Köpfe der Stelzlager ab.
Stellen Sie sicher, dass alle vier Ecken ordnungsgemäß unterstützt werden.
Erzwingen Sie nicht das Einsetzen der Platte, wenn eine Ecke angehoben ist. Heben Sie die Platte an, stellen Sie das Stelzlager nach und montieren Sie sie erneut.
6. Prüfe, ob sich nichts bewegt
Gehe über die fertige Fläche und prüfe, ob die Platten nicht wackeln.
Eine Platte, die sich bewegt, bedeutet normalerweise, dass etwas darunter verbessert werden muss. Prüfe die Position des Stelzlagers, die Höhe, den Sitz des Kopfes, die Anordnung der Abstandhalter und die Auflage der Platte, bevor du weitermachst.
Wie viele Stelzlager benötigen Sie?
Für ein Standardraster von 600×600 mm können Sie mit etwa 2,8 bis 3 Stelzlagern pro Quadratmeter rechnen, da benachbarte Platten die Eckstelzlager gemeinsam nutzen.
Aber verwenden Sie dies nur zur vorläufigen Materialplanung.
Die tatsächliche Menge kann sich erhöhen aufgrund von:
- Randbedingungen
- Unregelmäßigen Bereichen
- Zuschnitten um Abflüsse oder Pfosten
- Verschiedenen Plattenlayouts
- Vom Hersteller gefordertem geringerem Abstand
- Zusätzlichen Stelzlagern, die durch die Plattenspezifikation erforderlich sind
- Randbegrenzungssystemen
Für die endgültige Materialaufstellung legen Sie das tatsächliche Raster aus, anstatt die Bodenfläche mit einer allgemeinen Anzahl zu multiplizieren.
Die Abstandsgrafik des Herstellers sollte Vorrang haben
Es gibt keinen universellen Stelzlager-Abstand, der für jede 24×24-Platte funktioniert.
Das ist wichtig.
Zwei Stelzlager-Systeme können nahezu identisch aussehen, aber unterschiedliche Kopfkonstruktionen, Tragfähigkeiten, Höhenbereiche, Materialien und getestete Konfigurationen haben. Ebenso können zwei 24×24-Platten unterschiedliche Dicken und strukturelle Eigenschaften aufweisen.
Eine korrekte Installation beginnt daher mit drei Informationssätzen:
- Auflageanforderungen des Plattenherstellers
- Abstands- und Belastungstabellen des Stelzlager-Herstellers
- Projektspezifische Belastungs- und Untergrundbedingungen
Wenn diese drei Elemente übereinstimmen, haben Sie eine solide Grundlage für Ihr Layout.
Wichtigste Erkenntnisse
Bei den meisten standardmäßigen keramischen Außenplatten 24×24 Zoll beginnen Sie mit der Planung der Stelzlager in jeder Ecke der Platte und der Ausrichtung der Lager auf die Fugen zwischen den Platten. Bei Platten von 600×600 mm ergibt dies in der Regel ein Raster mit einem Abstand von etwa 600 mm, wobei einige Systeme einen engeren Abstand im Bereich von 500–600 mm erfordern.
Überprüfen Sie anschließend die tatsächliche Platte, die Stelzlager-Serie, die Höhe, die Tragfähigkeit und die Montageanforderungen, bevor Sie das Layout freigeben.
Dies ist der Ansatz, den wir als Stelzlager-Hersteller empfehlen: Planen Sie das Raster auf Basis des gesamten Systems, nicht nur auf Basis der Plattengröße. Eine fachgerecht ausgeführte Stelzlager-Montage sollte gleichmäßige Fugen, eine stabile Auflage, eine ordnungsgemäße Entwässerung und eine fertiggestellte Oberfläche gewährleisten, die auch lange nach dem Verlegen der letzten Platte eben bleibt.
