Dieses Gefälle ist hervorragend für die Wasserableitung, aber es schafft ein sofortiges Problem, wenn Sie versuchen, eine ebene Terrasse aus Platten, einen Holzsteg oder eine technische Plattform auf seiner Spitze zu bauen.

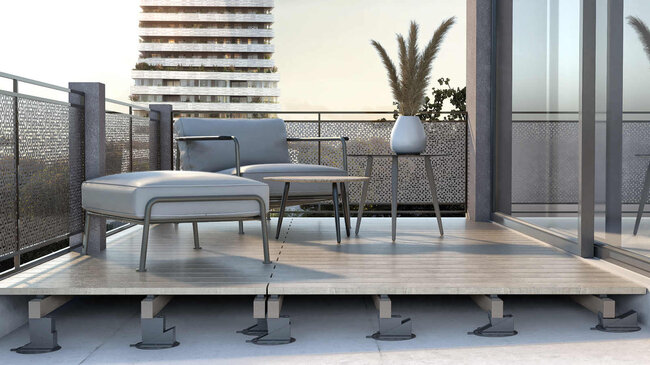

Wenn Sie höhenverstellbare Stelzlager direkt auf einer geneigten Fläche aufstellen, neigen sich die Köpfe der Stelzlager im gleichen Winkel wie das Dach. Legen Sie eine Terrassenplatte auf zwei geneigte Köpfe, und Sie erhalten Lipage, wackelnde Platten und Punktbelastung auf den Stelzlagerfüßen.
Hier erfahren Sie, wie Neigungsausgleicher dieses geometrische Problem lösen und was Sie bei der Montage auf der Baustelle wissen müssen.
Was passiert wirklich ohne Neigungsausgleich?
Wenn ein Stelzlager auf einer Schräge steht, trägt seine zentrale Gewindestange die Last in einem Winkel und nicht ausschließlich vertikal. Dies führt zu drei verschiedenen Problemen auf der Baustelle:
- Ungleichmäßiger Kontakt zur Oberfläche: Terrassenplatten liegen nicht flach auf dem Kopf des Stelzlagers auf. Sie stützen sich auf einer einzelnen scharfen Kante oder Ecke ab.
- Punktbelastung auf der Membran: Anstatt das Gewicht gleichmäßig über den gesamten runden Sockel zu verteilen, drückt sich das Stelzlager an einer Kante in die Abdichtungsmembran. Mit der Zeit können thermische Zyklen und intensive Fußgängerbelastung dazu führen, dass diese Kante die Schutzplatten durchstößt.
- Seitliche Spannungen auf den Gewinden: Stelzlager sind auf maximale Druckfestigkeit entlang der vertikalen Achse ausgelegt. Seitenlasten verringern ihre strukturelle Tragfähigkeit und führen dazu, dass die Verstellringe blockieren oder unter Last nicht mehr gedreht werden können.
Wie Neigungskorrektoren das mathematische Problem lösen
Neigungskorrektoren funktionieren auf eine von zwei Arten, je nach Konstruktion des Systems: an der Basis oder am Kopf.

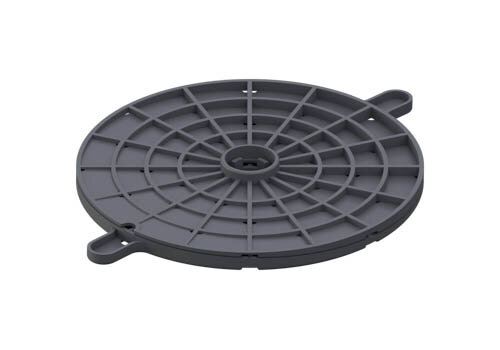

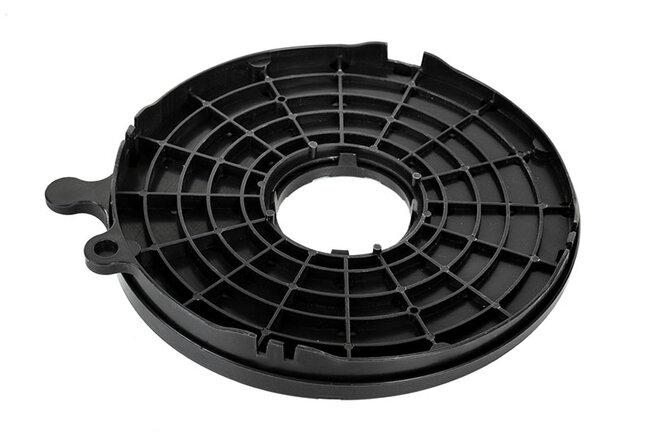

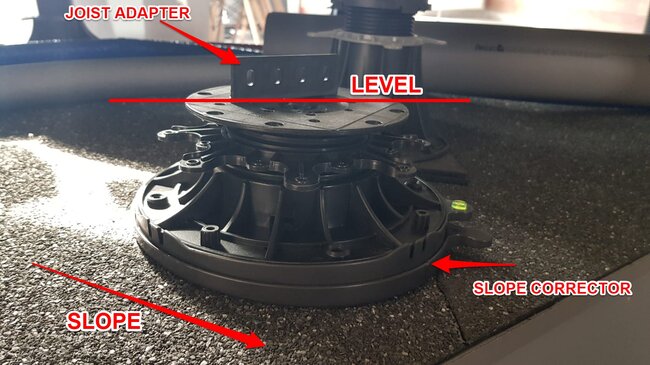

- An der Basis montierte Korrektoren: Sie werden unter dem Fuß des Stelzlagers montiert. Der Korrektorring wird gedreht, bis er das Gefälle der Dachschräge ausgleicht und eine flache, vertikale Oberfläche schafft, auf der der Stelzlagerkörper aufliegen kann. Dadurch bleibt die gesamte Mittelsäule vollständig vertikal.

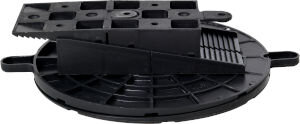

- Am Kopf montierte Korrektoren: Sie werden auf der Spitze der Gewindeschraube oder der oberen Platte montiert. Die Basis liegt flach auf dem geneigten Dach, während sich die obere Platte dreht oder einrastet und eine horizontale Auflagefläche für die Terrassenplatte oder den Balken bildet.

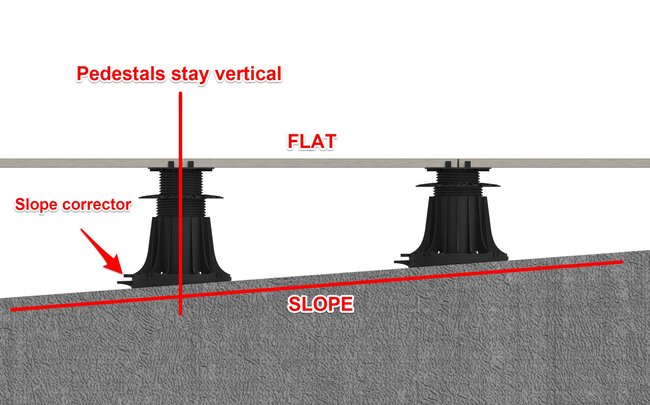

Schicht-für-Schicht-Aufbau
- Terrassenoberfläche / Platte: Die obere horizontale Linie stellt die endgültige Platte oder Dielenebene der Terrasse dar, die unabhängig von der Neigung des darunterliegenden Dachs vollständig horizontal bleibt.
- Stelzlagerkopf: Das Element, das die Platte direkt trägt. Dank des darunterliegenden Neigungsausgleichs ist dieser Kopf idealerweise flach und parallel zur Terrassenoberfläche.
- Vertikale Stelzlagersäule: Der zentrale Gewindekörper des Stelzlagers (`||`). Da der Sockel die Neigung aufnimmt, verläuft der Lastvektor gerade nach unten durch die Druckachse, ohne seitliche Belastung oder Biegespannungen zu verursachen.
- Neigungsausgleich des Sockels: Ein Keil oder Drehring am unteren Ende des Stelzlagers. Er absorbiert 0% bis 5% Dachneigung und wirkt dem Gefälle entgegen, bevor es den Hauptkörper erreicht.
- Geneigtes Dach / Membran: Die schräge untere Linie (`/`). Dies ist die konstruktive Dachschicht, die in Richtung der Wasserableitung zu den Abläufen geneigt ist und mit wasserdichten Membranen oder Dämmplatten abgedeckt ist.
Als Hersteller bevorzugen wir generell die Korrektur am Sockel bei steilen Neigungen oder großen Lasten. Die zentrale Schraube in einer ideal senkrechten Position zu halten, gewährleistet geradlinige und übersichtliche Lastübertragungswege.
Montagehinweise aus der Produktionshalle
Das Ausrichten von Stelzlagern mit Neigungsausgleich nimmt nicht viel zusätzliche Zeit in Anspruch, aber Abkürzungen werden im finalen Finish sichtbar. Berücksichtigen Sie diese Praktiken bei der Planung:
1. Stellen Sie den richtigen Neigungswinkel im Voraus ein

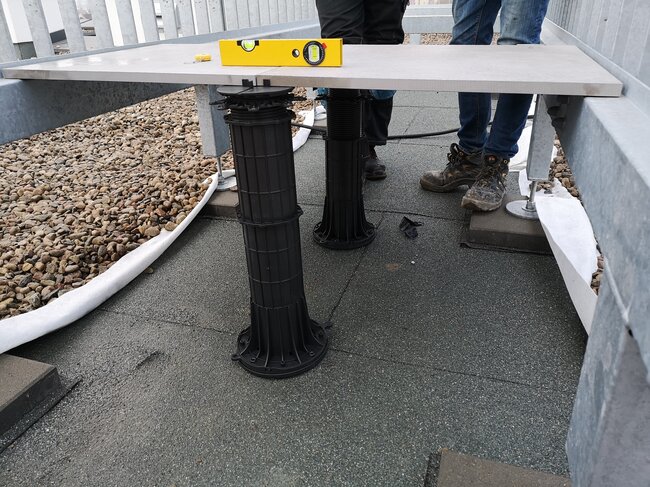

Raten Sie das Gefälle nicht nach Augenmaß. Verwenden Sie eine digitale Wasserwaage oder ein Neigungsmessgerät direkt auf der Membran an der Stelle, wo die Stelzlager montiert werden. Dachgefälle ändern sich oft auf einem einzelnen Feld, besonders in der Nähe von Abläufen und Kehlen.
2. Verriegeln Sie die Einstellung des Neigungskorrektors vor der Höhenverstellung
Wenn Ihre Stelzlager einen drehbaren Neigungskorrektor im Sockel haben, stellen Sie zuerst den Gefälleausgleich ein und heben Sie dann das Stelzlager auf die Zielhöhe an. Der Versuch, die Neigung einzustellen, wenn das Stelzlager bereits auf volle Höhe angehoben ist, erschwert die präzise Ausrichtung gleichmäßiger Linien erheblich.
3. Beibehalten einer konsistenten Ausrichtung
Stellen Sie sicher, dass der Pfeil, der den höchsten Punkt am Neigungsregler anzeigt, direkt zum Gefälle des Daches nach oben zeigt. Wenn der Regler auch nur um 15 Grad von der Achse gedreht wird, entsteht ein zusammengesetzter Winkel, der die Nivellierung der Terrassenplatten zum Albtraum macht.
4. Prüfen Sie die Randbedingungen frühzeitig
In der Nähe von Attiken, Blechabdeckungen oder Umfassungswänden kann es notwendig sein, die Grundplatten der Stelzlager zuzuschneiden, um sie bündig an die Wand heranzuführen. Stellen Sie sicher, dass die Neigungskorrektoren für zugeschnittene Sockel geeignet sind, oder planen Sie das Randraster so, dass die zugeschnittene Kante weiterhin flach aufliegt.
Langfristige Auswirkungen auf die Dachleistung
Das Terrassen-Stützsystem sollte länger halten als die darauf verlegten Oberflächenbeläge. Die Verwendung integrierter Neigungsausgleicher schützt das gesamte Dachsystem auf mehrere entscheidende Weisen:
- Schützt die Abdichtung: Die gleichmäßige Gewichtsverteilung verhindert, dass sich die Kanten der Stelzlager durch schwere Platten in EPDM-, TPO- oder modifizierte Bitumenmembranen eindrücken.
- Eliminiert die Bewegung der Platten: Wenn die Platten flach auf dem gesamten Stelzlagerkopf aufliegen, verschieben sie sich nicht, klappern nicht und wackeln nicht unter Fußgängerverkehr.
- Reduziert die Anzahl der Serviceeinsätze: Richtig ausgerichtete Stelzlager bleiben an Ort und Stelle verriegelt. Sie müssen das Team nicht sechs Monate später erneut schicken, um abgesackte Ecken auszurichten oder abgeplatzte Platten aufgrund von Punktbelastung auszutauschen.
Das Nivellieren einer Terrasse bedeutet nicht, gegen die Neigung darunter anzukämpfen—es geht darum, sie an der Basis auszugleichen, damit die strukturellen Lasten gerade nach unten drücken, wo sie sollten.
