Projekt: Multifunktionales Gewerbehochhaus – Zone „Rooftop Lounge“
Standort: Chicago, Illinois, USA
Verwendete Stelzlager: Systemische höhenverstellbare Stelzlager der Serie MAX mit erhöhter Belastbarkeit
Nutzfläche: Schwere Betonplatten im Format 60x60 cm und 4 cm Dicke
Verwendungszweck: Repräsentative Aussichtsterrasse für Büropersonal sowie Raum für Firmenveranstaltungen
1. Architektonische Grundlagen und städtebaulicher Kontext
Projekte vom Typ Rooftop, die im Herzen von Chicago (im sogenannten The Loop) realisiert werden, stellen die ausführenden Firmen vor einzigartige Herausforderungen. In diesem Fall war das Ziel, die oberste technische Etage eines Wolkenkratzers in eine exklusive, offene Integrations- und Nutzfläche umzuwandeln.
Die Architekten strebten einen rohen, großstädtischen Minimalismus an. Das Konzept basierte auf der Kombination von monolithischen Pflanzgefäßen aus Architekturbeton, gefüllt mit hohen Gräsern, mit einem großflächigen, perfekt horizontalen Bodenbelag. Die Terrasse wurde von hohen, vollständig verglasten Geländern umgeben, die den Mitarbeitern und Gästen einen ungestörten Blick auf die ikonische Skyline der Wolkenkratzer Chicagos, einschließlich des berühmten Willis Tower, bieten.
2. Kritische technische Herausforderungen unter den Bedingungen der &34;Windy City&34;
Die Lage der Terrasse auf einem hohen Stockwerk in Chicago brachte strenge technische Auflagen mit sich, die standardmäßige, leichte Oberflächenmaterialien sowie Klebemethoden vollständig ausschlossen:
- Das Phänomen der Windsogbelastung (Wind Uplift): Chicago wird nicht ohne Grund „Windy City“ genannt. In einer Höhe von mehreren Dutzend Metern über dem Boden erzeugen Windböen enorme Auftriebskräfte. Der verwendete Bodenbelag musste ein enormes Eigengewicht aufweisen, um die gravitative Stabilität ohne das Risiko des Abhebens der Platten durch Luftströmungen zu gewährleisten.
- Extreme Nutzlasten (Event Ready): Der Raum wurde für Massenveranstaltungen wie Geschäftstreffen und Bankette konzipiert. Der Unterbau der Terrasse musste problemlos dynamische Lasten von Hunderten von Personen, schweren Terrassenmöbeln, Stahl-Bartischen sowie gastronomischer Infrastruktur aufnehmen können.
- Variable Höhen von Schwellen und Revisionsfähigkeit: Der Betonuntergrund des Daches, bedeckt mit einer elastischen Abdichtungsmembran, wies unterschiedliche Richtungsgefälle und technische Absätze auf. Das Unterbausystem musste einen großen Höhenverstellbereich aufweisen und gleichzeitig ermöglichen, elektrische Installationen, Beleuchtungssysteme und Wasserableitungssysteme aus dem Bereich der Pflanzgefäße unter dem Bodenbelag zu verbergen.
3. Materialstrategie: Duo aus MAX-Stelzlagern und Betonplatten 60x60x4 cm
Als Antwort auf diese strengen technischen Anforderungen wurde ein kompromissloses, schweres Stelzlager-System implementiert:

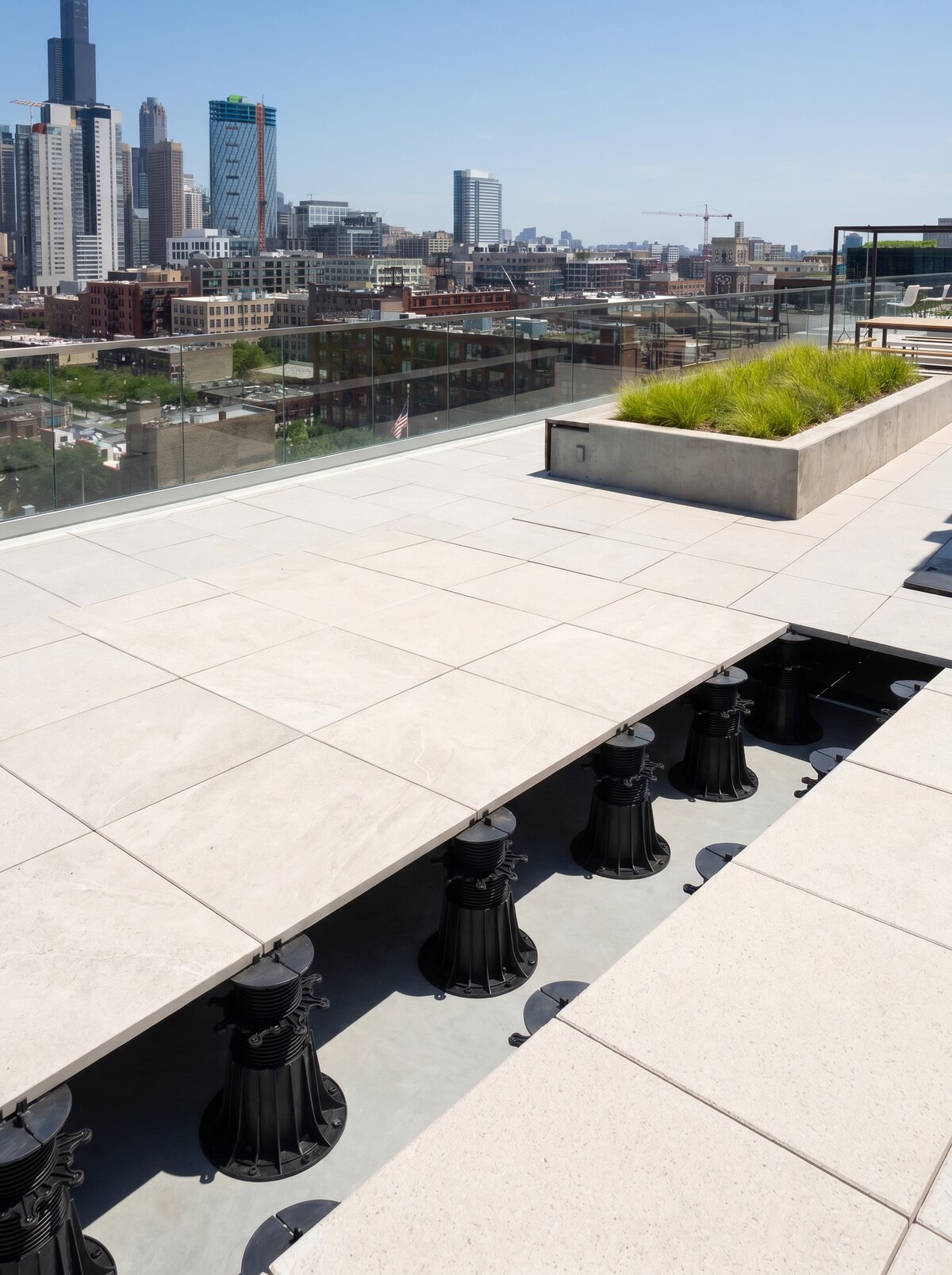

- Höhenverstellbare Stelzlager der MAX-Serie: Zur Unterstützung des Bodenbelags wurden spezielle Stelzlager der MAX-Serie verwendet. Diese zeichnen sich durch verdickte Wände, eine breite Stabilisierungsbasis und eine enorme Punktlast von 1600 kg pro Stelzlager aus. Der breite Fuß des Stelzlagers gewährleistet die Sicherheit der Abdichtungsschicht, indem er das Gewicht auf eine große Fläche des Basisestrichs verteilt.

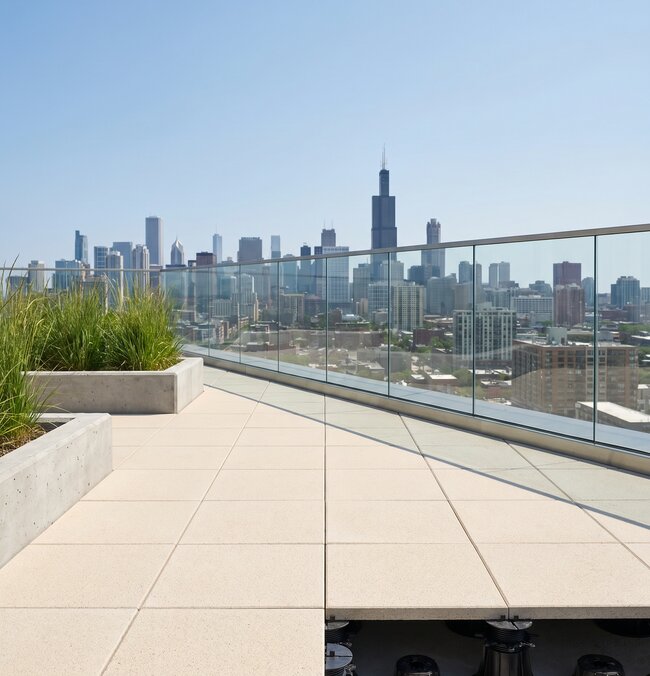

- Schwere Betonplatten: Die Wahl von Betonplatten mit den Maßen 60x60 cm und einer Dicke von bis zu 4 cm war durch Windschutzaspekte bedingt. Die große Eigenmasse einer einzelnen Platte, in Kombination mit dem Stelzlager-System (bei dem der Wind frei unter dem Bodenbelag durch die Fugen zirkuliert und so den Druckunterschied ausgleicht), eliminiert effektiv das Risiko einer Verschiebung oder Anhebung der Oberflächenelemente. Der hellsandfarbene, matte Beton verhindert eine Überhitzung des Daches und hellt den Raum optisch auf.
4. Kluczowe etapy realizacji i sztuka montażu

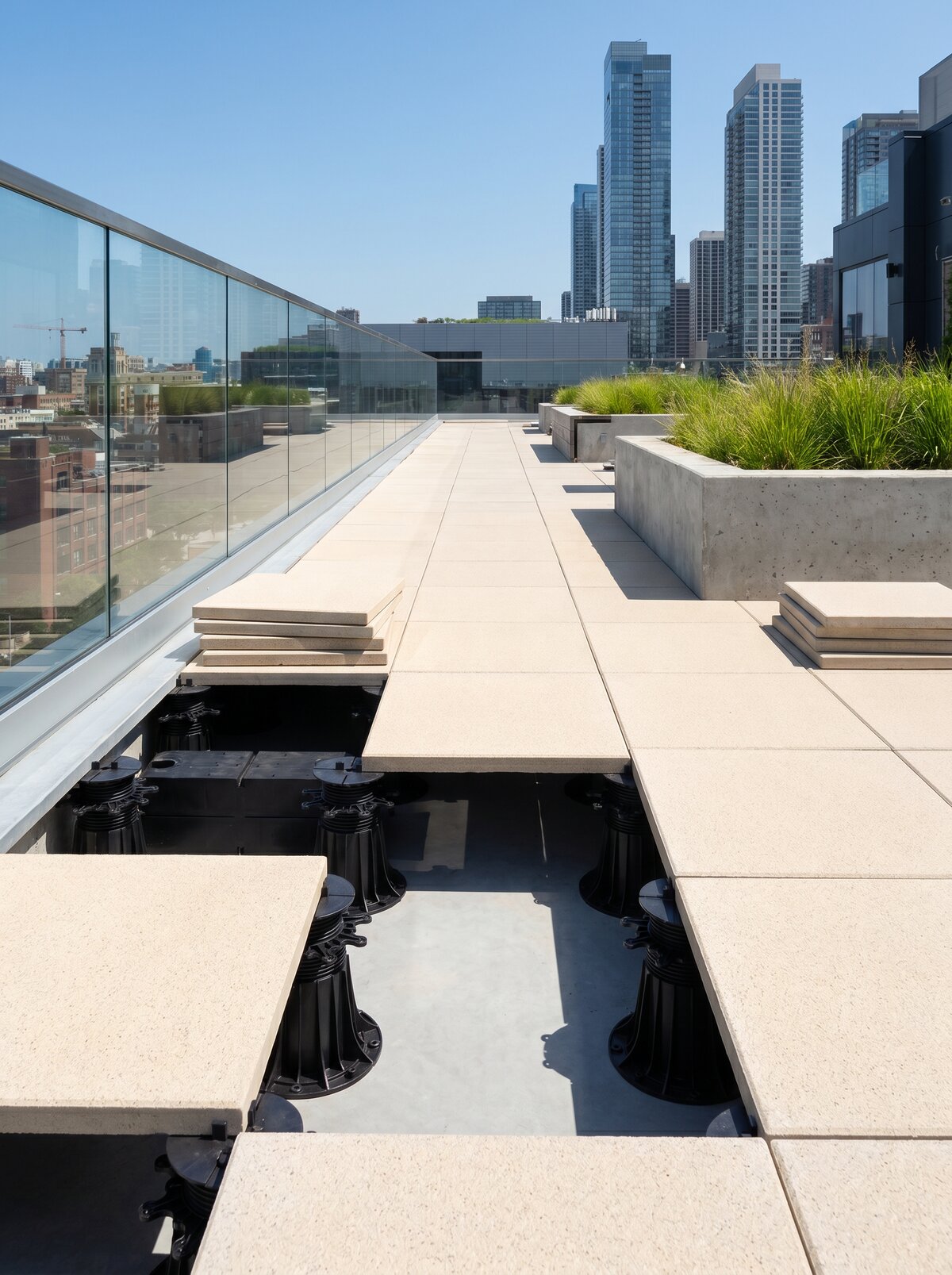

Die Montagearbeiten in Chicago erforderten extreme logistische Disziplin (das Ziehen von Tonnen an Material auf das Dach eines Hochhauses) sowie handwerkliche Präzision:
- Kompensation hoher Höhenunterschiede: Aufgrund der Notwendigkeit, dicke Stromkabel und Entwässerungselemente unter der Terrasse zu verstecken, wurden an vielen Stellen hohe MAX-Stelzlager mit zusätzlichen Verlängerungshülsen eingesetzt. Dadurch konnte das Terrassenniveau nahtlos über die technischen Installationen „angehoben“ werden.
- Bau von Dehnungs- und Randfugen: Die Platten wurden in einem idealen Rastermuster verlegt. Besondere Aufmerksamkeit erforderte die Annäherung an Betonpflanzgefäße und Aluminiumprofile der Glasgeländer. An diesen Übergängen wurden präzise Zuschnitte vorgenommen, wobei ein Abstand von einigen Millimetern (Fuge) eingehalten wurde, durch den Regenwasser sofort von der Nutzfläche abfließt.
- Paralleles Ausrichten der Konstruktion: Jede Platte wurde einzeln mit professionellen Nivellierlatten auf Ebenheit kontrolliert. Dank der verstärkten Verstellringe in den MAX-Stelzlagern konnte das Montageteam Höhenfeinkorrekturen auch unter sehr hoher Belastung des bereits verlegten Betons vornehmen.
5. Endergebnis und geschäftliche sowie nutzerbezogene Vorteile

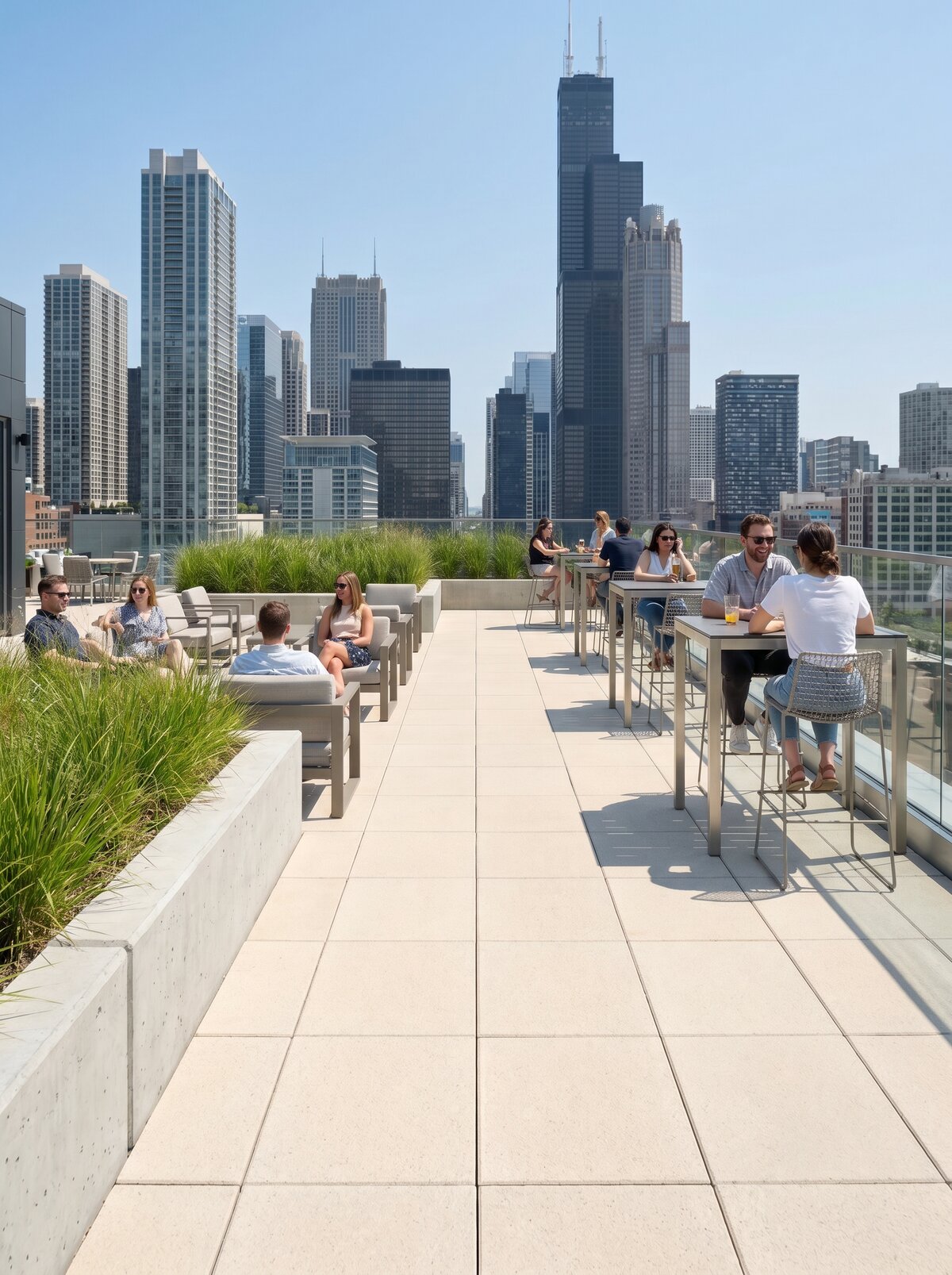

Die Investition in Chicago führte zur Entstehung einer der prestigeträchtigsten Outdoor-Geschäftsflächen in diesem Teil der Stadt. Die Terrasse wurde zum pulsierenden Herzen des Bürogebäudes.
In technischer und betrieblicher Hinsicht wurden folgende Vorteile erzielt:
- Maximale strukturelle Stabilität: Die Kombination aus schwerem 4-Zentimeter-Beton und der Steifigkeit der MAX-Stelzlager ergab einen monolithischen, sicheren Boden, der selbst bei intensivem Massenverkehr während Events keinerlei Vibrationen oder Durchbiegungen aufweist.
- Schnelle Entwässerung durch die Fugen: Das Fehlen von Fugen bedeutet, dass Regenwasser oder Schmelzwasser sofort unter den Bodenbelag gelangt. Mitarbeiter können die Terrasse und die Café-Tische nahezu unmittelbar nach einem Regenschauer bequem nutzen.
- Thermischer Schutz des Dachs: Der Luftraum unter den Betonplatten bildet einen natürlichen Isolationspuffer. Er schützt die Decken der darunterliegenden Büroetagen vor drastischen Temperaturschwankungen (sowohl im heißen Sommer als auch im kalten Winter in Illinois) und optimiert so die Klimatisierungs- und Heizkosten des Gebäudes.
- Problemloser Service (Life-cycle Efficiency): Falls eine Modernisierung der LED-Beleuchtung in den Pflanzgefäßen oder eine Inspektion der Isolierung erforderlich ist, können einzelne Betonblöcke innerhalb weniger Minuten angehoben werden, ohne dass Hämmer benötigt werden oder die Terrassenstruktur beschädigt wird.
