Belastungen und Tragfähigkeit der Stelzlager Terrasse - was sollten Sie wissen?

Auf die Terrasse wirken verschiedene Arten von Belastungen, die bereits in der Planungsphase berücksichtigt werden müssen, um sicherzustellen, dass die Konstruktion nicht beschädigt wird.

Was ist die Tragfähigkeit einer Terrasse?

Die Tragfähigkeit einer Terrasse ist die maximale Belastung, die eine Terrasse „tragen“ kann, ohne dass eines der Elemente beschädigt wird.

Dies ist einer der wichtigsten Parameter, die über die Sicherheit und Langlebigkeit der gesamten Konstruktion entscheiden. Die richtige Planung des Systems muss sowohl Nutz- und Punktlasten als auch die Betriebsbedingungen berücksichtigen.

Das Stelzlager-System kann trotz seiner leichten Konstruktion sehr hohe Lasten übertragen, jedoch nur unter der Bedingung der richtigen Auswahl und des richtigen Abstands der Stelzlager.

Wenn Sie die Grundlagen kennenlernen möchten:

Siehe auch: Was ist eine Stelzlager Terrasse

Welche Belastungen wirken auf die Terrasse?

Bei der Planung müssen verschiedene Arten von Belastungen berücksichtigt werden, die auf die Terrasse einwirken:

Nutzlasten

Dazu gehören unter anderem:

  • Fußgängerverkehr
  • Gartenmöbel
  • Standardnutzung der Terrasse

Punktlasten

  • Pflanzgefäße
  • Pergolen
  • Whirlpools
  • schwere Ausstattungselemente

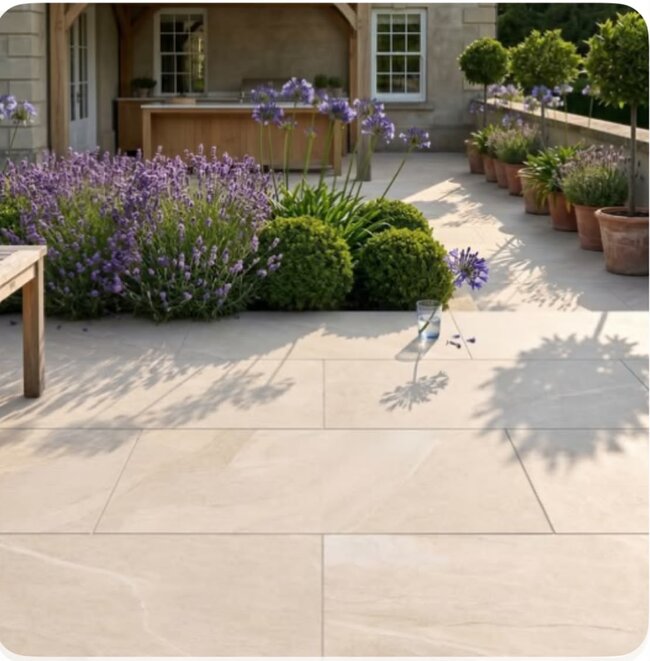

Terasse aus hellen großformatigen Platten mit Lavendel und Bepflanzung.

Dynamische Belastungen

  • Bewegung mehrerer Personen
  • Bewegen schwerer Elemente

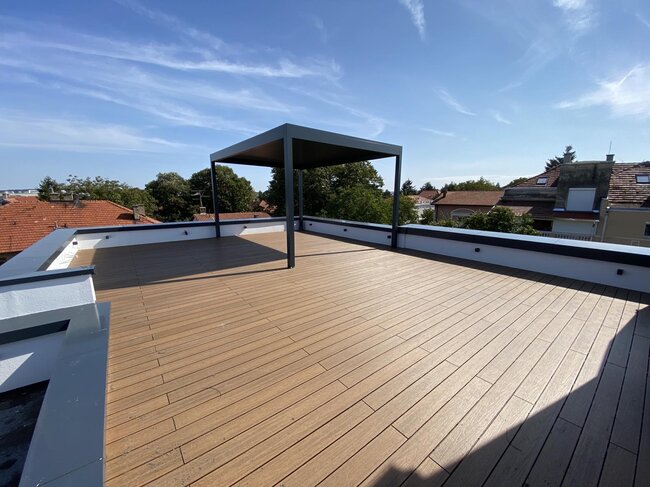

Dachterrasse aus Verbundwerkstoff mit Pergola-Überdachung

Umwelteinflüsse

  • Schnee
  • Wind
  • Wasser

Wovon hängt die Tragfähigkeit einer Stelzlager Terrasse ab?

Die Tragfähigkeit des Systems hängt nicht von einem einzelnen Element ab, sondern ist die Summe mehrerer Faktoren:

  • Festigkeit der Stelzlager
  • Art des Belags (Platten / Dielen)
  • Abstand der Stelzlager
  • Qualität des Untergrunds
  • Korrektheit der Montage

Jedes dieser Elemente muss aufeinander abgestimmt sein, damit die Lasten ordnungsgemäß von Element zu Element übertragen werden.

Siehe auch: Unterkonstruktion der Stelzlager Terrasse - woraus besteht sie und wie plant man sie?

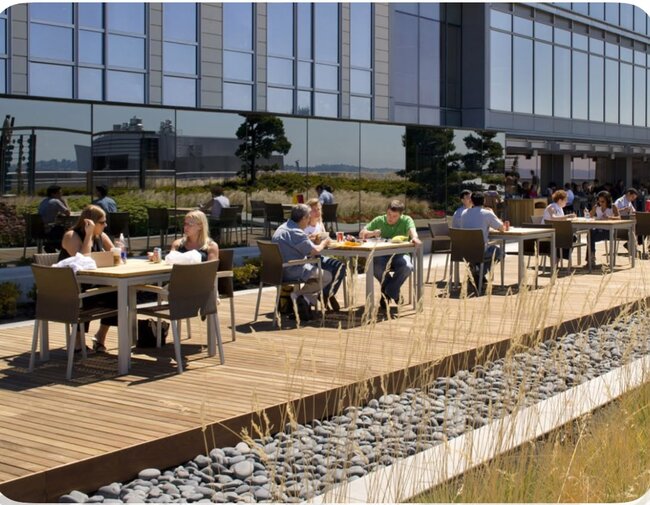

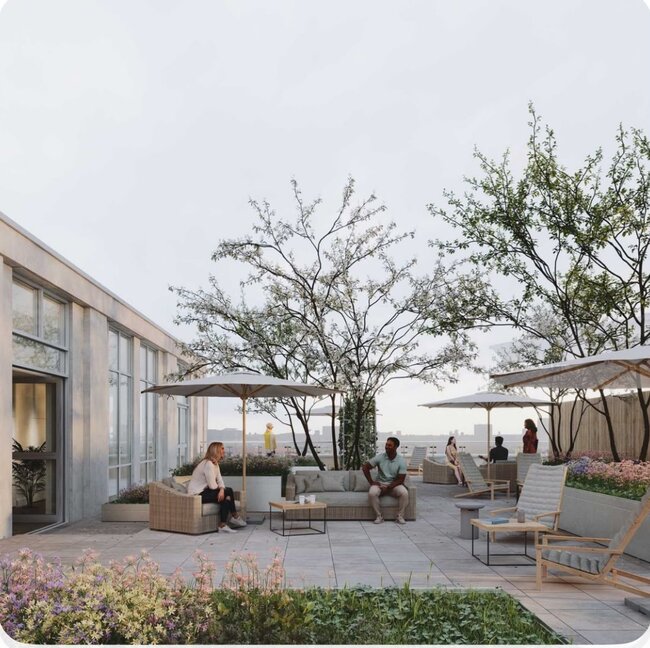

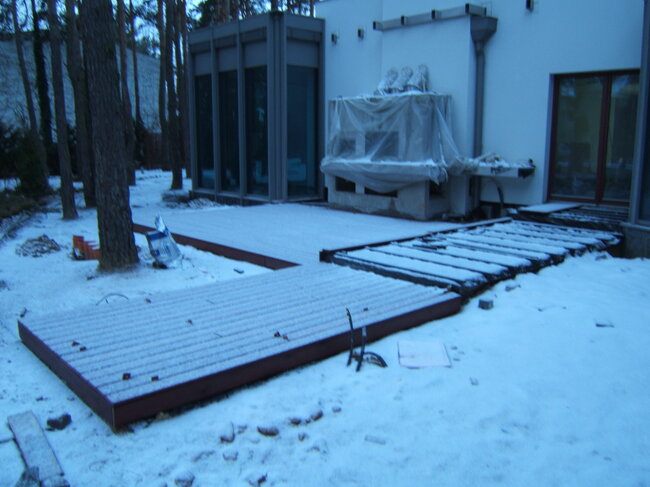

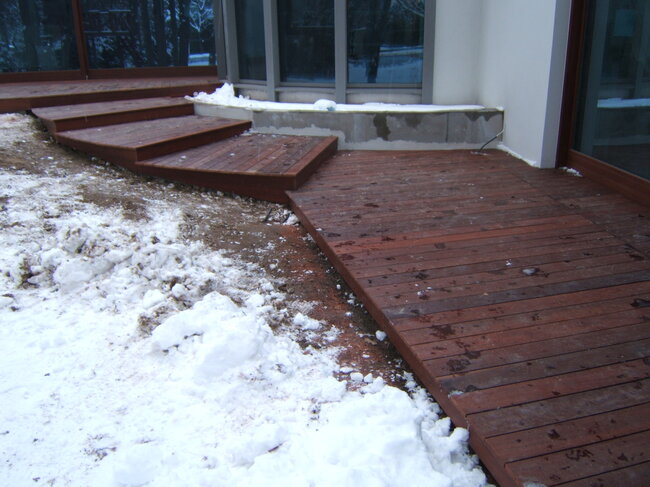

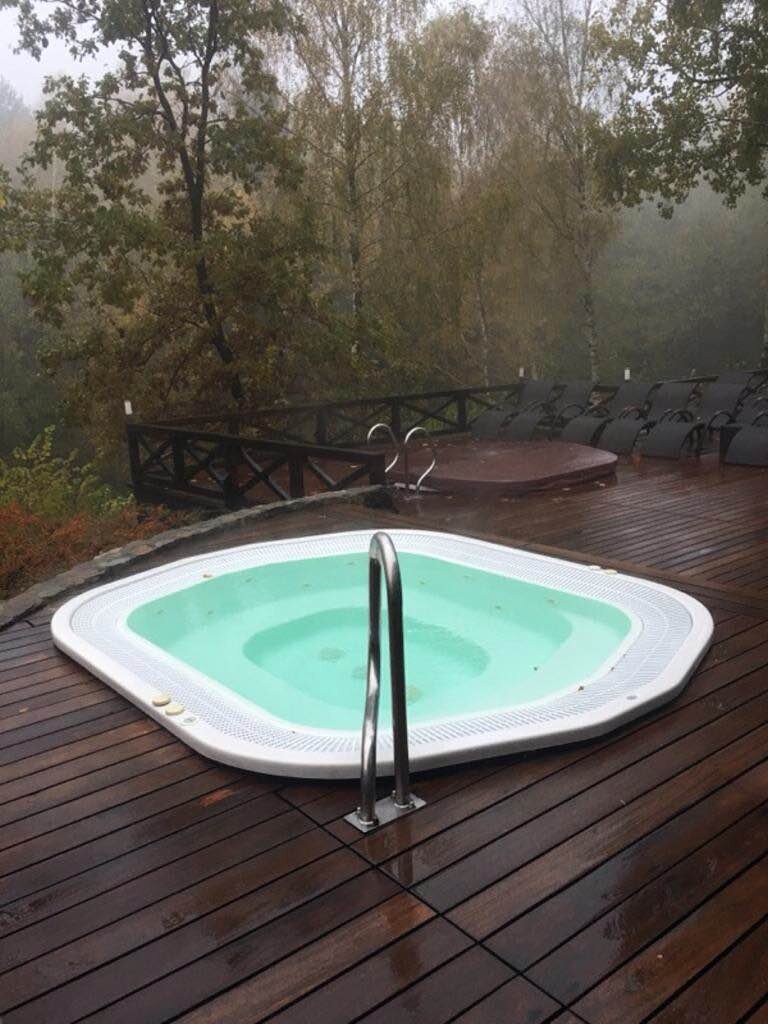

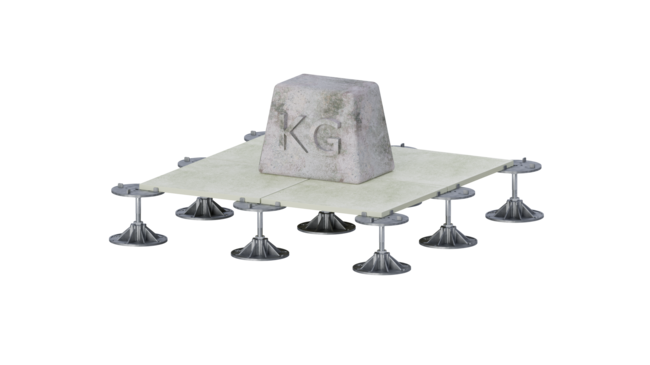

Terrassenplatten auf Stelzlagern mit Gewicht, das die Last simuliert. Holztreppe und exotische Terrasse im Winter mit Schnee bedeckt. Budowa drewnianego tarasu przy nowoczesnym domu zimą . Kawiarnia plenerowa na drewnianym tarasie przy biurowcu . Strefa wypoczynkowa na tarasie wentylowanym z płytami gresowymi . Built-in garden jacuzzi on a wooden terrace surrounded by forest.

Tragfähigkeit von Stelzlagern und Terrassen Plattenlagern

Sowohl Stelzlager als auch Plattenlager sind das grundlegende Element zur Übertragung von Lasten.

Je nach Serie:

  1. Plattenlager - tragen bis zu 1000 kg
  2. Stelzlager der Serie SPIRAL - tragen bis zu 2000 kg
  3. Stelzlager der Serie STANDARD - tragen bis zu 1000 kg
  4. Stelzlager der Serie MAX - tragen bis zu 1500 kg
  5. Stelzlager der Serie CLEVER LEVEL - tragen bis zu 500 kg
  6. Stelzlager der Serie RAPTOR - tragen bis zu 1000 kg
  7. Stelzlager der Serie ALU - tragen bis zu 3000 kg

Es ist jedoch wichtig zu beachten, dass nicht nur der Parameter eines einzelnen Stelzlagers entscheidend ist, sondern die Lastverteilung im gesamten System. Bei Terrassen im Wohnbereich ist eine Belastung von bis zu 500 kg pro Stelzlager in der Regel völlig ausreichend.

Nachfolgend ein Video, das die Belastbarkeit der Stelzlager zeigt:

Stelzlager-Abstand, der Schlüssel zur Sicherheit

Der Abstand der Stützen beeinflusst direkt die Tragfähigkeit und Sicherheit der Terrasse.

Typische Regeln:

  • Platten 60×60 cm - Unterstützung an den 4 Ecken
  • größere Formate - zusätzliche Stützen in der Mitte und an den Seiten
  • dünne oder spröde Platten - zusätzliche Unterstützung in der Mitte

Bei hohen Belastungen erhöht man die Anzahl der Stelzlager, verdichtet deren Abstand oder wählt stabilere Stelzlager (z. B. Stelzlager der MAX-Serie).

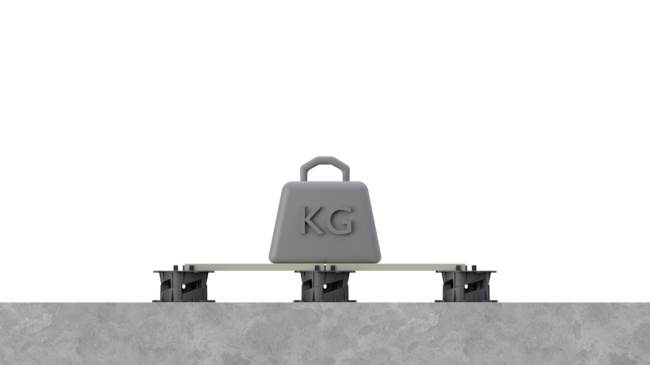

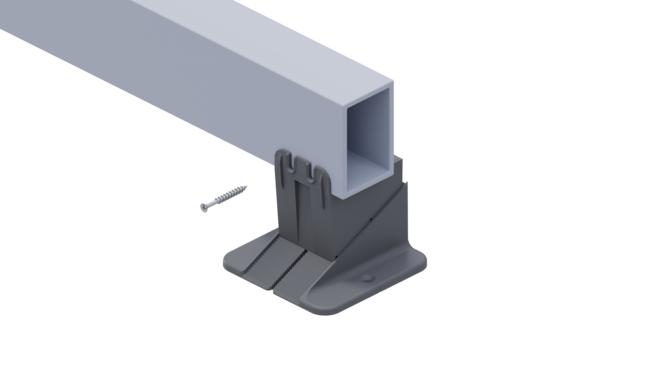

Wykończenie boku tarasu wentylowanego z użyciem klipsa krawędziowego . Wykończenie boku tarasu wentylowanego z użyciem klipsa krawędziowego . Terrassenplatten auf Stelzlagern Spiral mit Gewicht.

Tragfähigkeit der Oberfläche – Platten und Dielen

Obwohl die Stelzlager das Hauptelement zur Lastübertragung sind, muss auch die obere Oberfläche gegen plötzliche dynamische Belastungen beständig sein.

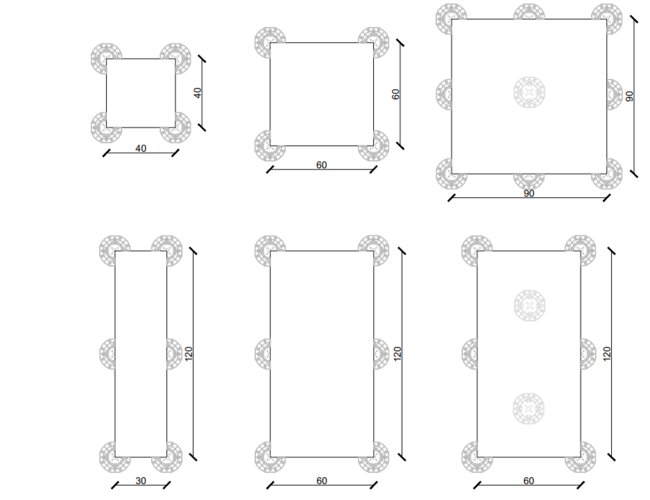

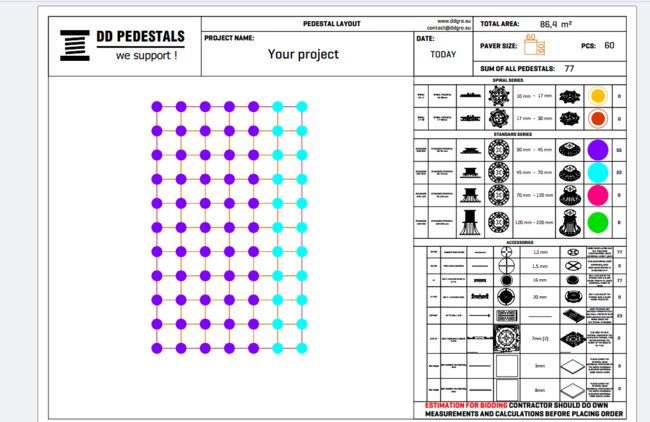

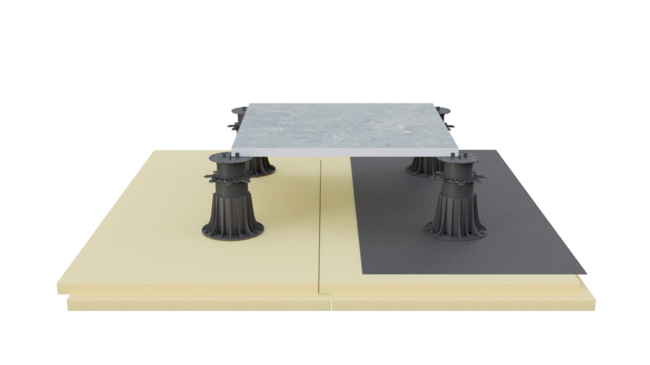

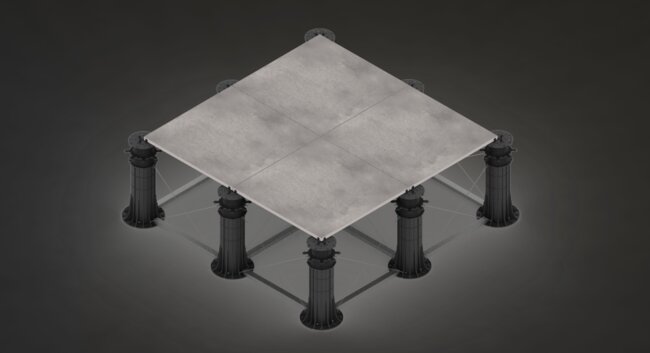

Podłoga podniesiona na wspornikach regulowanych pod płyty tarasowe . Stelzlager Terrasse mit XPS-Dämmung. Układ wsporników tarasowych pod płyty ceramiczne i betonowe . Projekt rozmieszczenia i zestawienie wsporników tarasowych DD Pedestals .

Gres- / Betonplatten

Aufgrund des Materials, aus dem sie hergestellt sind, sind sie deutlich anfälliger für Brüche oder Risse. Wenn man jedoch Platten von einem renommierten Hersteller wählt, kann man sicher sein, dass sie druckfest sind, Witterungseinflüsse sie nicht so stark beeinträchtigen wie Terrassendielen und sie ihre Form besser behalten.

Trotzdem benötigen sie eine angemessene, stabile Unterstützung, sodass der gesamte Stelzlagerkopf an der Platte anliegt.

Mehr dazu hier:

Siehe auch: Stelzlager Terrasse aus Feinsteinzeug - Keramikplatten 2 cm

Siehe auch: Stelzlager Terrasse mit Betonplatten - dauerhafte Lösung für den Außenbereich

Dielen (WPC / Naturholz)

Dielen sind wiederum stärker den Witterungseinflüssen ausgesetzt, arbeiten jedoch flexibler, sodass sie nicht splittern oder brechen.

Sie benötigen jedoch eine Unterkonstruktion aus Balken, die die Lasten auf die Stelzlager übertragen.

Dieses Thema beschreiben wir hier ausführlicher:

Siehe auch: Stelzlager Terrasse aus WPC-Dielen

Siehe auch: Terrassen Stelzlager Terrasse aus Naturholzdielen - Eleganz des Holzes in einem modernen System

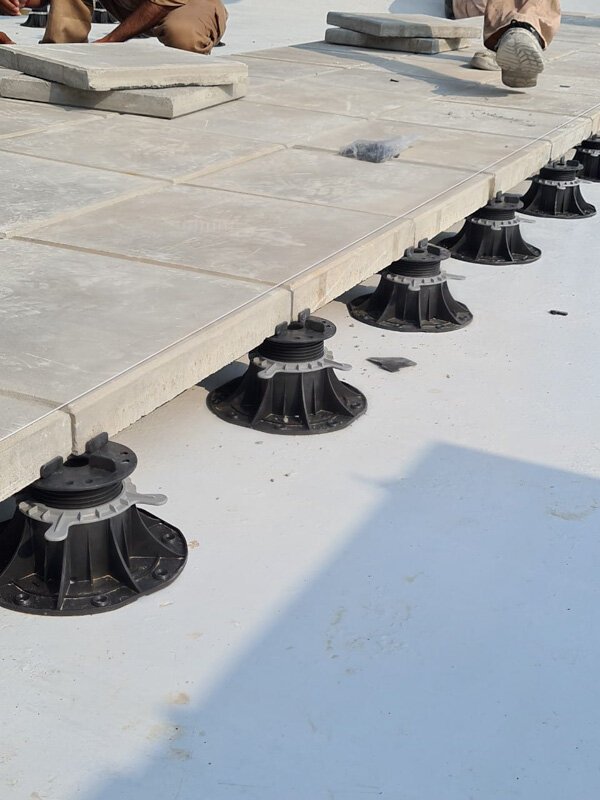

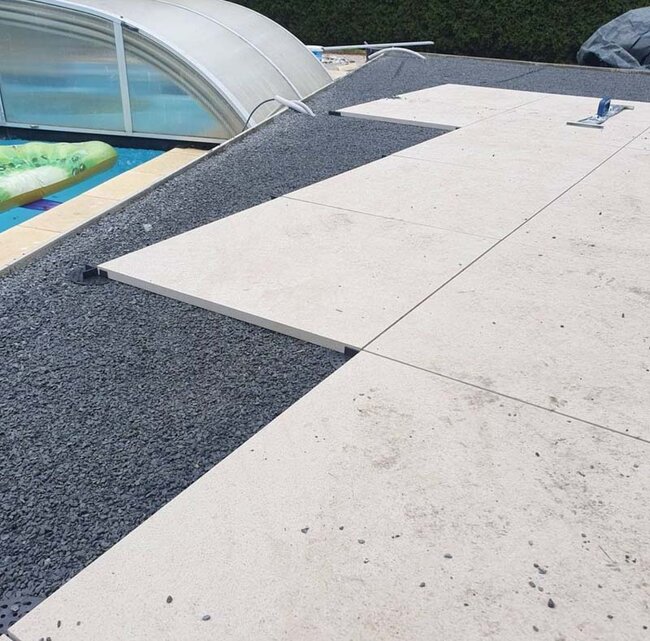

Laying light terrace pavers on supports on a gravel base by the pool. Montaż płyt betonowych na regulowanych wspornikach tarasowych

Bedeutung des Untergrunds

Selbst das beste System funktioniert nicht korrekt ohne einen stabilen Untergrund, auf den die Lasten letztendlich einwirken.

Der Untergrund muss vor allem:

  • tragfähig und stabil sein
  • Lasten gleichmäßig übertragen
  • sich nicht setzen
  • sich nicht verschieben
  • ausreichend hart sein

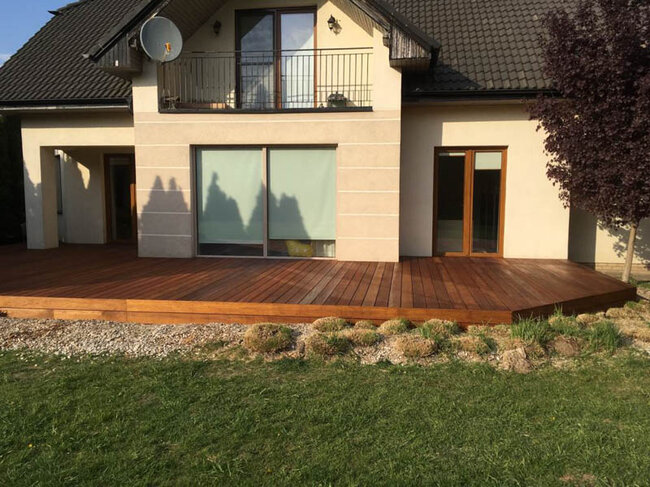

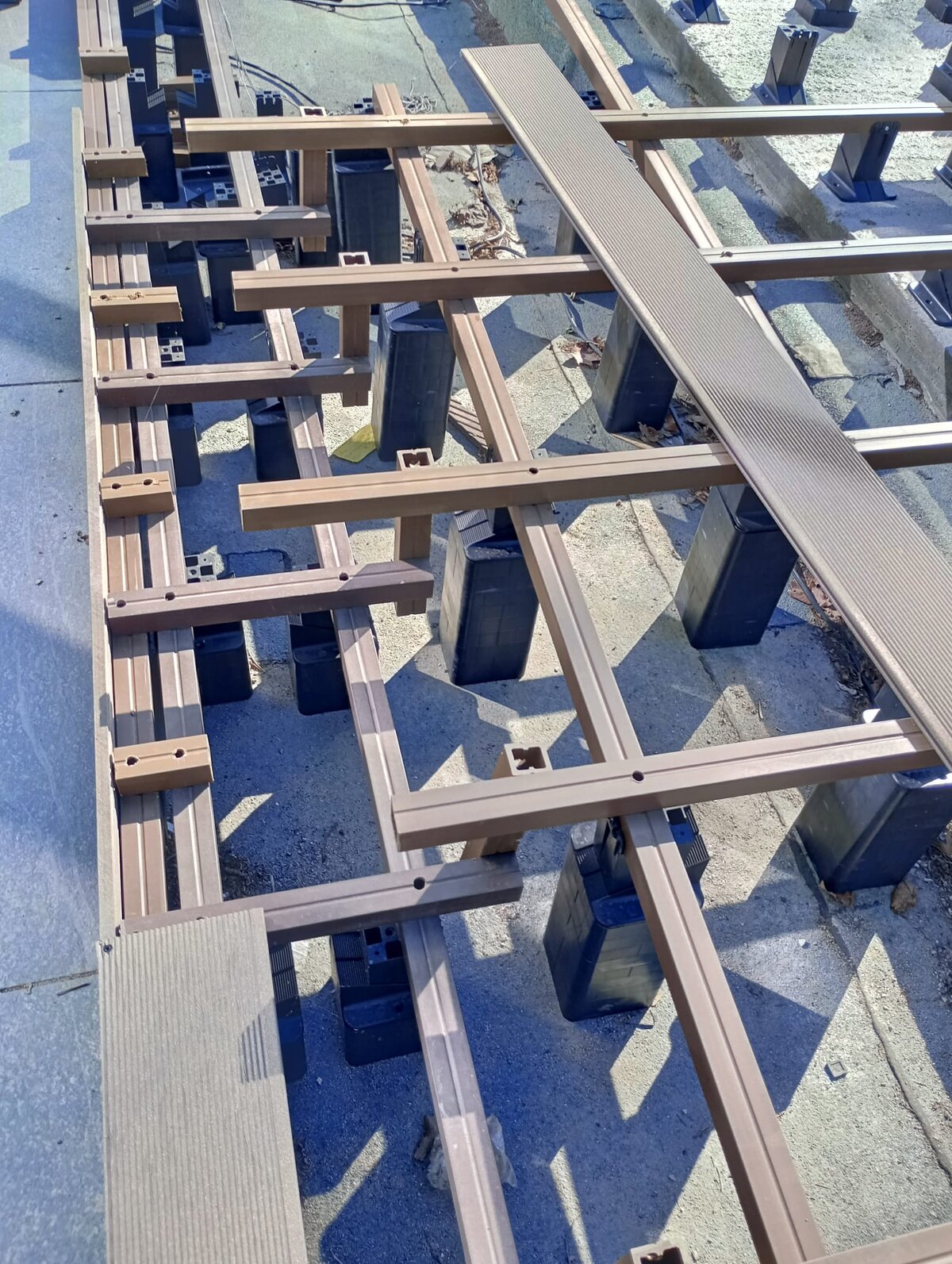

Holzterrasse vor dem Haus im Garten. Montage von Verbundbalken auf höhenverstellbaren Terrassen Stelzlagern.

Belastungen in gewerblichen Objekten

In öffentlichen Räumen sind die Anforderungen an die Lastübertragung deutlich höher, oft ist auch eine erhöhte Feuerwiderstandsklasse erforderlich.

Bei den Belastungen sind zu berücksichtigen:

  • intensiver Fußgängerverkehr
  • große Punktlasten
  • Bauvorschriften

Was die Feuerbeständigkeit betrifft - unsere Stelzlager-Serie aus der ALU-Serie hat die Klasse A1, jedoch produzieren wir viele Stelzlager aus anderen Serien auch in der NRO-Serie mit der Klasse B-S1D0.

Siehe auch: Terrassen mit Stelzlager in Gewerbeobjekten

Häufigste Fehler

Um Schäden an der Terrasse zu vermeiden, sollten Sie Folgendes unterlassen:

  • zu großen Abstand der Stelzlager
  • Nichtberücksichtigung von Punktlasten
  • Verwendung zu schwacher Elemente
  • fehlender stabiler Untergrund
  • Nichtbeachtung der Herstellerempfehlungen

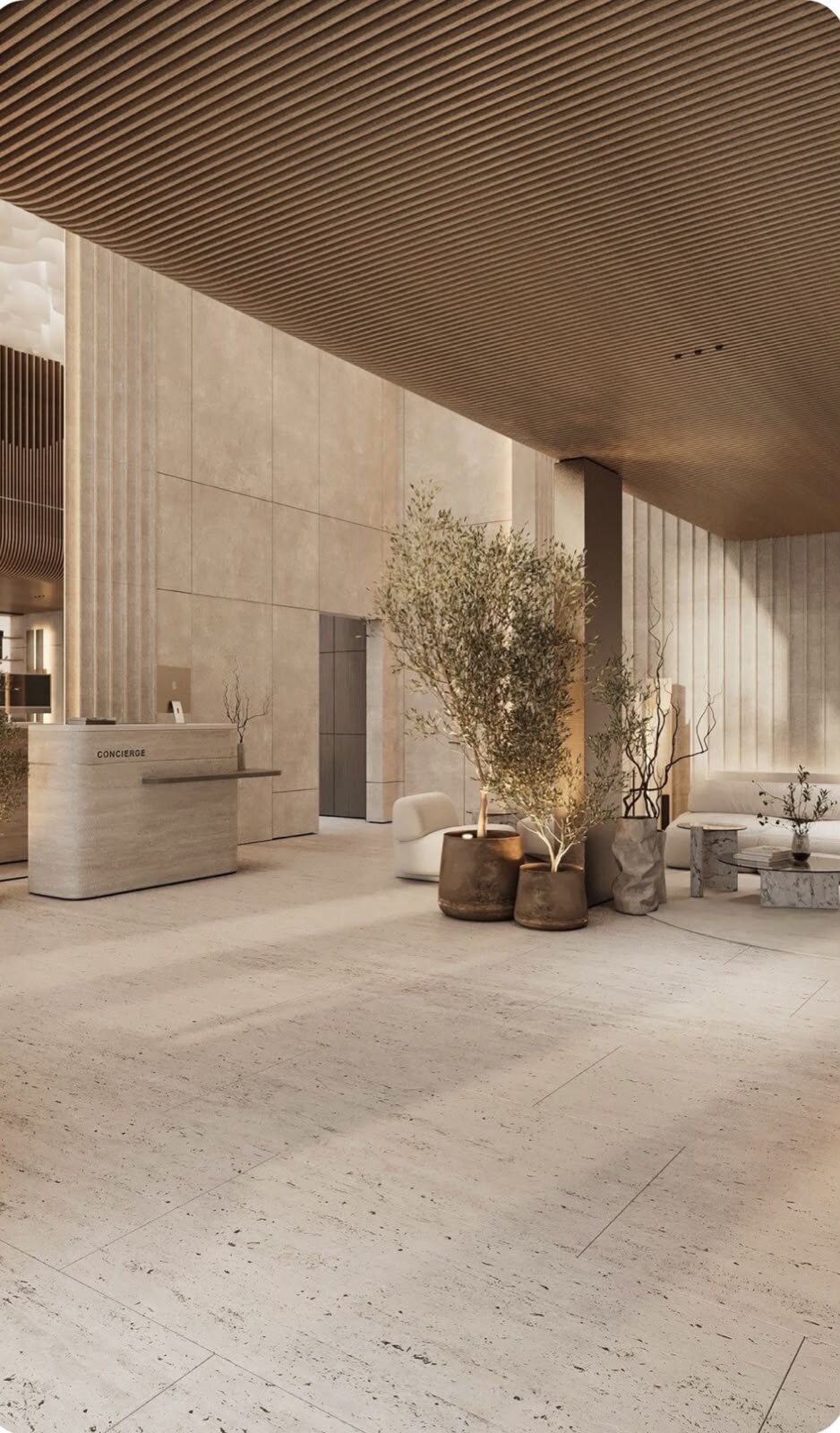

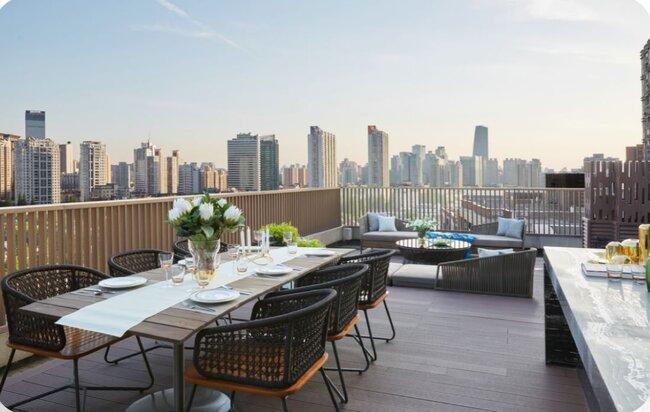

Dachterrasse im modernen Stil mit Blick auf die Stadt. Moderne Empfangs- und Concierge-Zone in einem Gewerbegebäude.

Zusammenfassung

Die Tragfähigkeit einer Stelzlager Terrasse hängt vom gesamten System ab, nicht von einem einzelnen Element.

Die wichtigsten Faktoren sind:

  • die richtige Auswahl der Stelzlager
  • der richtige Abstand der Stelzlager
  • die Anpassung der Oberfläche
  • ein stabiler Untergrund
  • die Berücksichtigung der Lasten

Ein gut geplantes System ermöglicht es, sowohl standardmäßige als auch sehr große Lasten über viele Jahre der Nutzung sicher zu übertragen.

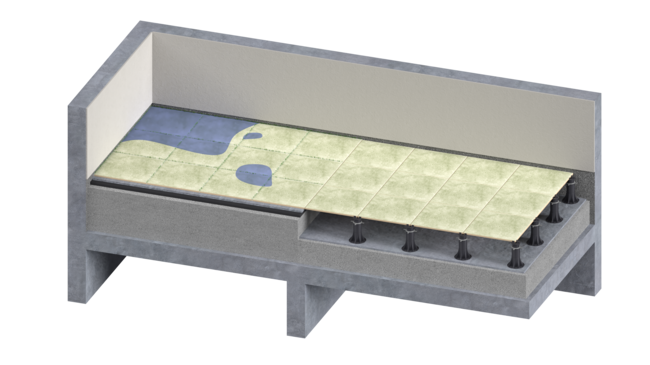

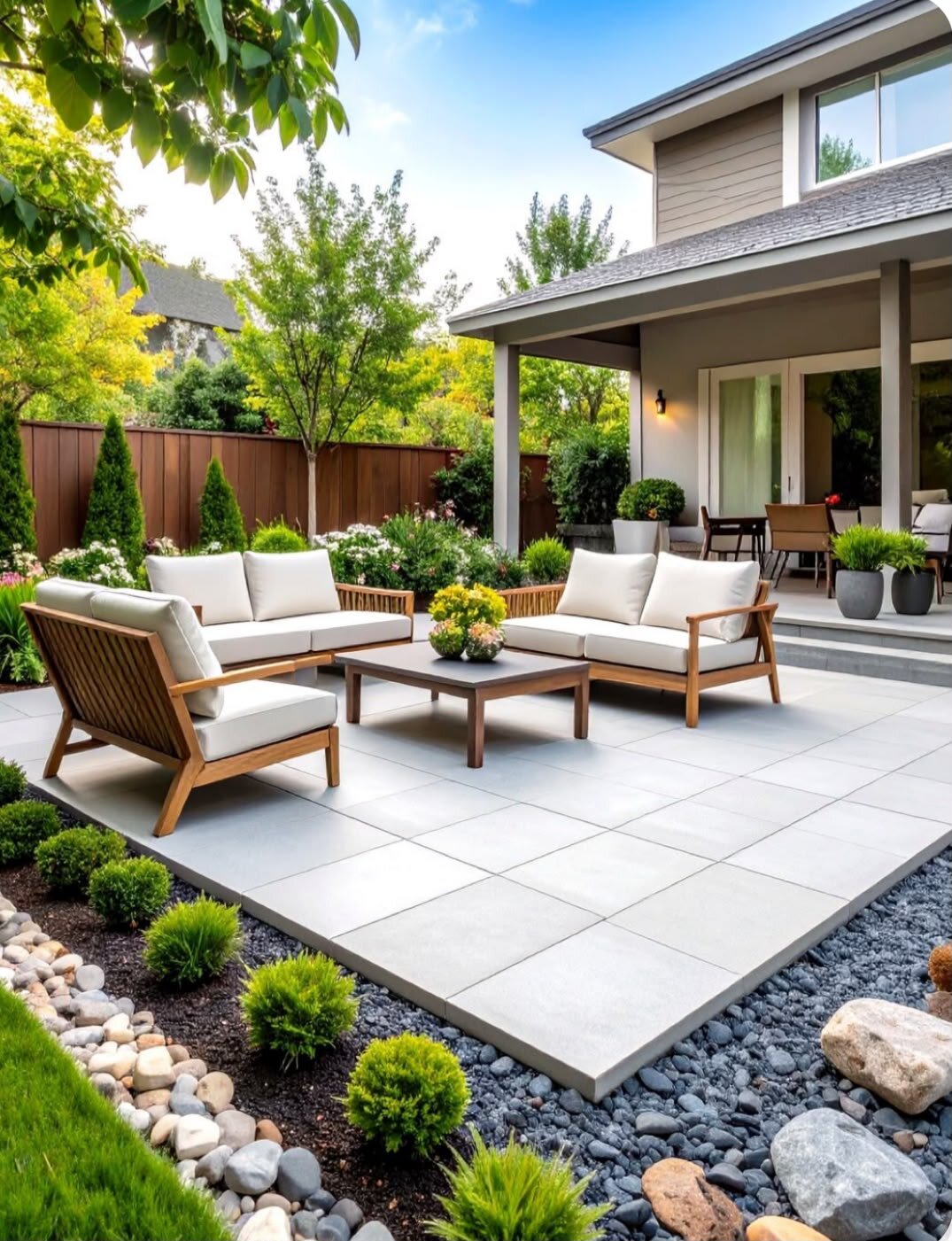

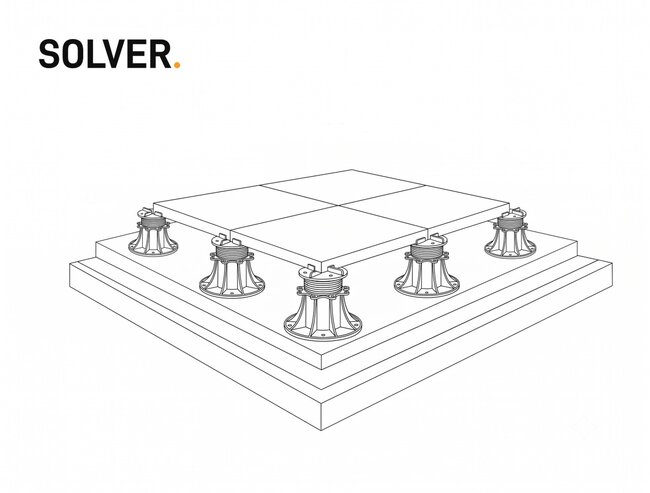

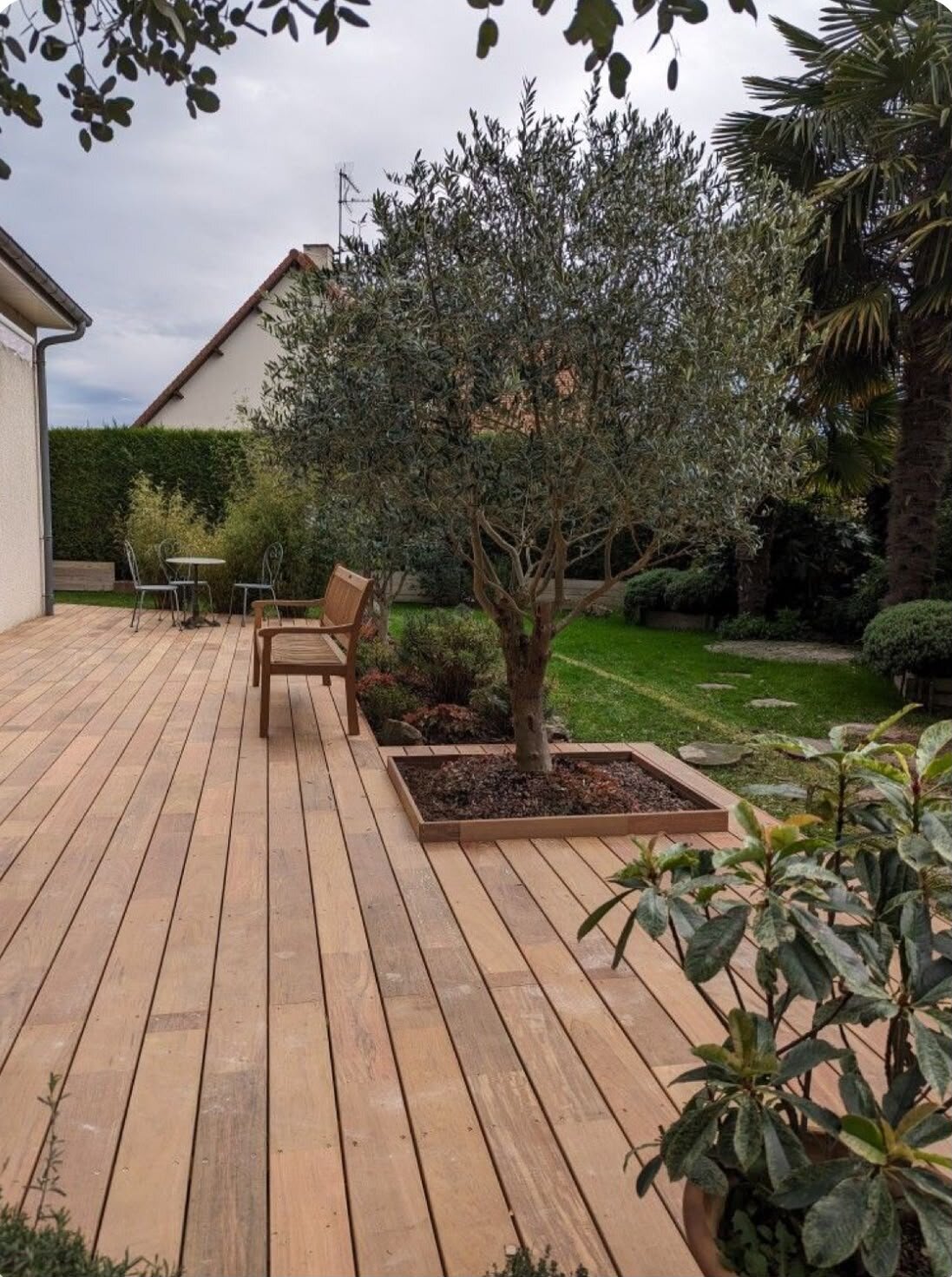

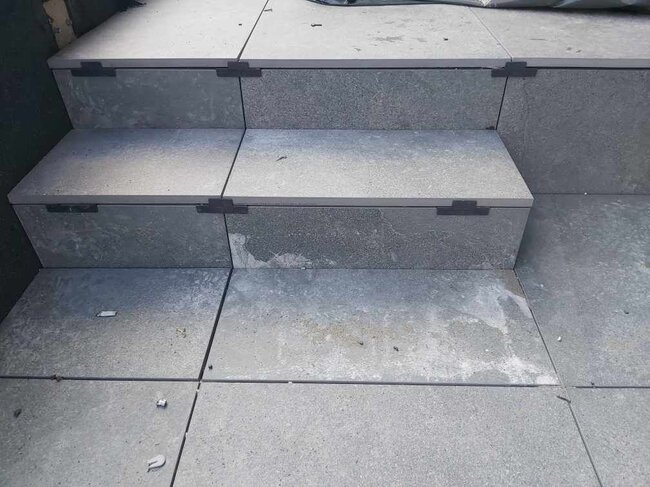

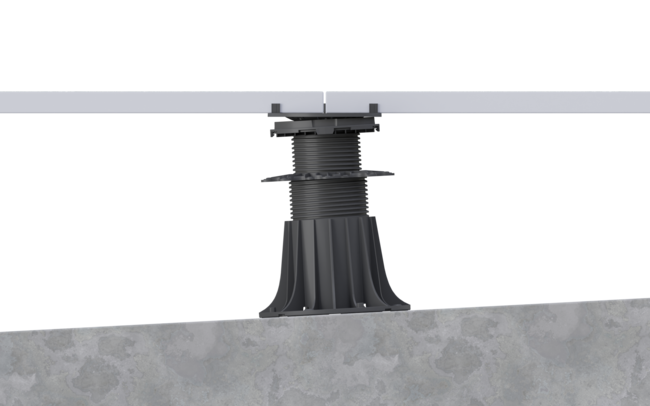

Vorteile der Stelzlager Terrasse vs. verklebten Terrasse. Verstellbarer Stelzlager MAX für Terrassenplatten Moss and dirt in the joints of terrace pavers. Montageschema der Platten auf höhenverstellbaren Stelzlagern. Stufen aus Terrassenplatten auf Abschlussclips. Holzterrasse im Garten mit Olivenbaum. Moderne Terrasse mit Betonplatten und Gartenmöbeln.
