Unterkonstruktion der Stelzlager Terrasse - woraus besteht sie und wie plant man sie?

Die Unterkonstruktion ist ein System von Elementen, die die tragende Struktur für die Terrassenoberfläche bilden. Unabhängig davon, ob die Terrasse aus Feinsteinzeugplatten, Betonplatten oder Terrassendielen besteht - ihre Haltbarkeit hängt vor allem von einer korrekt geplanten Tragkonstruktion ab.

Wenn du die Technologie von Stelzlager-Terrassen gerade erst kennenlernst:

→ Siehe auch: Was ist eine Stelzlager Terrasse

Je nach Art des Belags kann sie unterschiedlich aufgebaut sein.

Meistens besteht sie aus:

1. Terrassen Stelzlager (höhenverstellbar oder fest)
2. Balken (bei einer Terrasse mit Dielenbelag)
3. Distanzelementen zur Einhaltung der Fugen
4. Terrassenbelag (Platten oder Dielen)

Dieses System ermöglicht es, eine Terrasse in der sogenannten Doppelboden-Technologie zu erstellen, bei der der Belag nicht dauerhaft mit dem Untergrund verklebt ist.

Über die Montage ohne Mörtel kannst du hier lesen:

→ Siehe auch: Montage der Terrasse ohne dauerhaftes Verkleben

Die Unterkonstruktion befindet sich zwischen dem Untergrund und der Oberflächenschicht.

Der typische Schichtenaufbau sieht wie folgt aus:

1. tragender Untergrund (Erdreich, Beton, Dach)
2. Abdichtung oder Drainageschicht
3. Terrassen Stelzlager
4. Balken (optional)
5. Terrassenbelag (Platten oder Dielen)

Diese Lösung ermöglicht die Schaffung eines Belüftungsraums zwischen dem Untergrund und den Platten oder Dielen.

Über die Systemkomponenten ausführlicher:

→ Siehe auch: Elemente des Stelzlager Terrassensystems

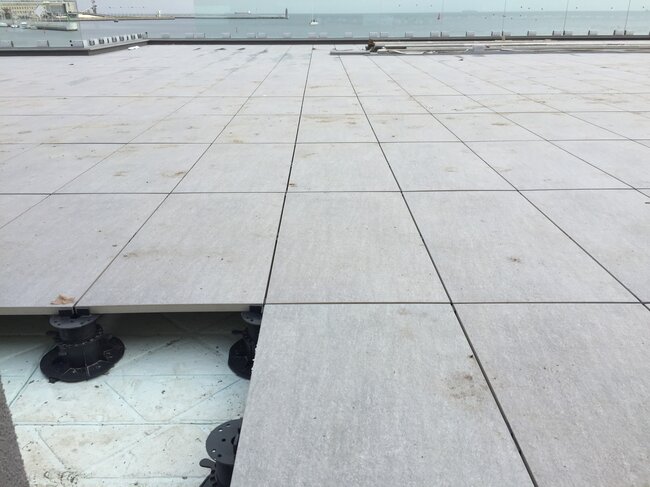

Bei Feinsteinzeug- oder Betonplatten ist die Konstruktion relativ einfach.

Die Platten liegen direkt auf den Köpfen der Stelzlager auf.

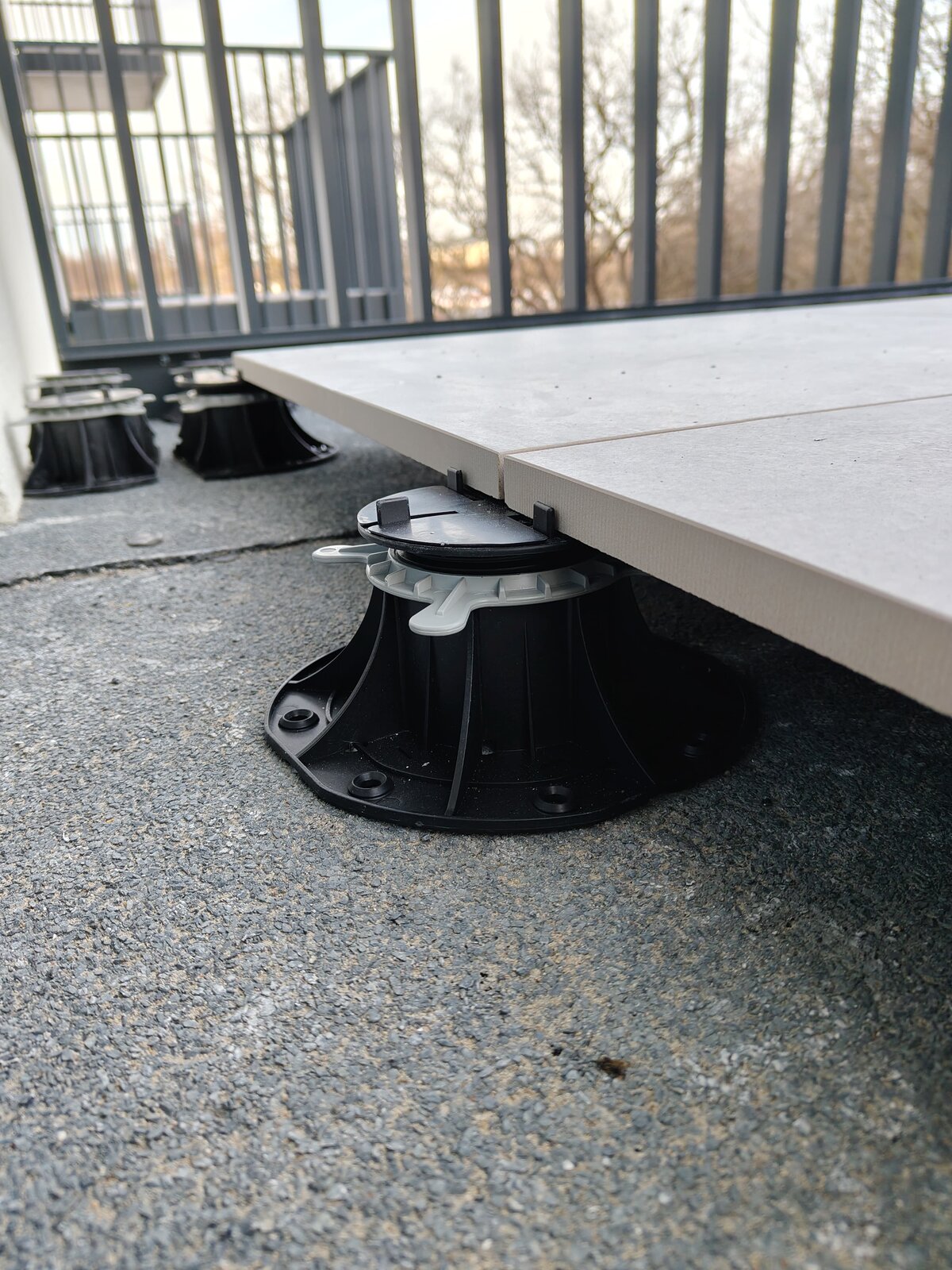

Die Stelzlager verfügen über Fugenabstandshalter mit einer Breite von 3 oder 5 mm, die einen gleichmäßigen Abstand zwischen den Platten gewährleisten.

Die am häufigsten verwendeten Platten in einem solchen System sind 2 cm dicke Feinsteinzeugplatten im Format 60x60 cm, die an den Ecken unterstützt werden.

Zu den Montagegrundsätzen:

→ Siehe auch: Verlegung der Platten auf der Stelzlager Terrasse - Montagegrundsätze

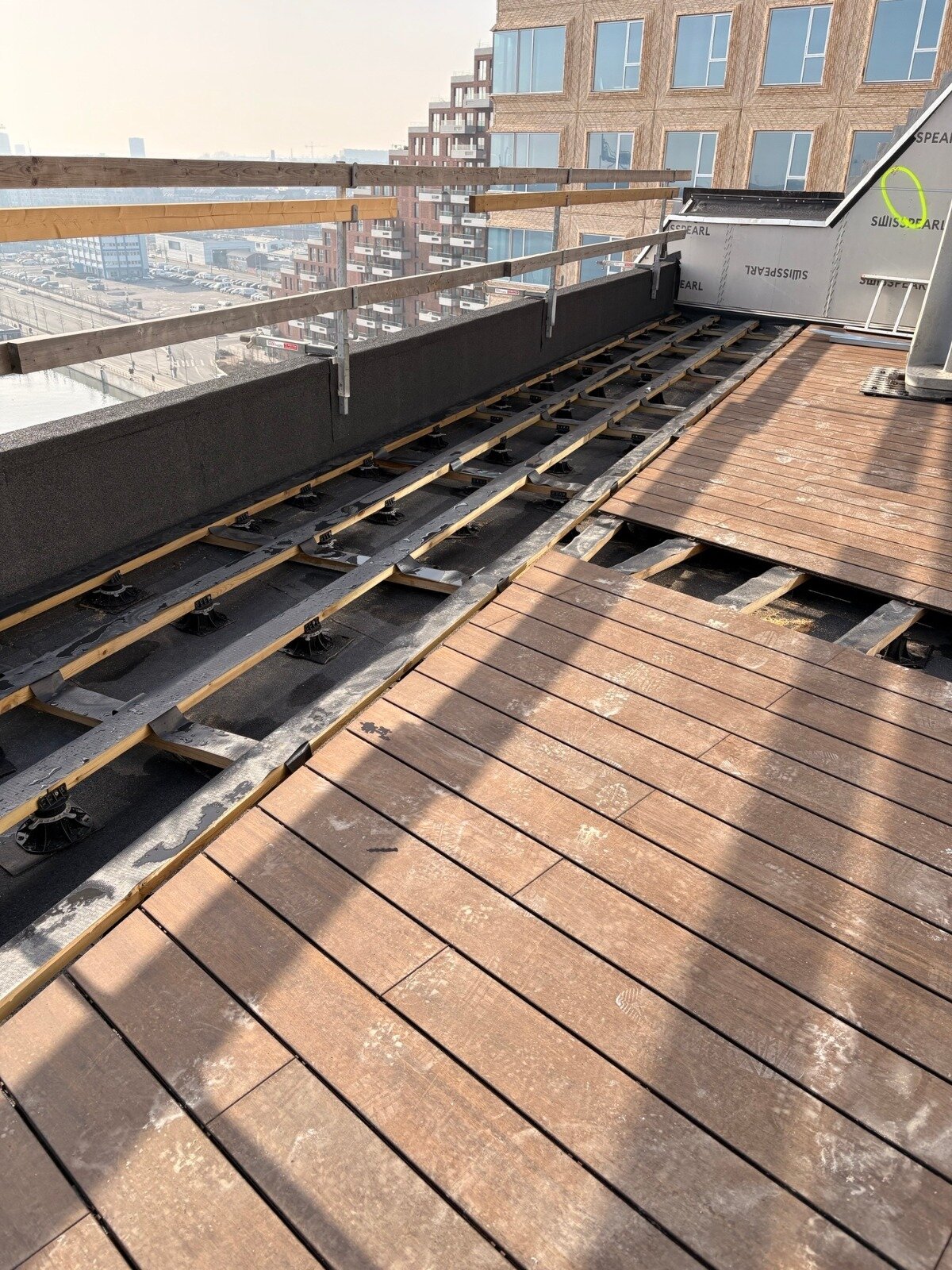

Wenn die Oberfläche aus Dielen (Holz oder WPC) besteht, sieht die Unterkonstruktion etwas anders aus.

Das System besteht aus:

1. höhenverstellbaren Stelzlagern
2. Aluminium-, WPC- oder Holz-Balken
3. Terrassendielen (WPC oder Holz)

Dank der Balkenadapter, die einfach im Kopf des Stelzlagers montiert werden, verrutscht der Balken nicht und ist somit stabil.

Über Systeme für Terrassendielen:

→ Siehe auch: Stelzlager Terrasse aus WPC-Dielen

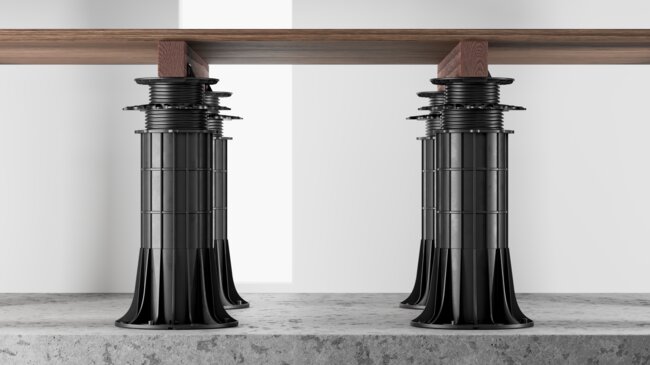

Das wichtigste Konstruktionselement sind die Terrassen Stelzlager.

Ihre Aufgabe ist:

• Übertragung der Lasten auf den Untergrund
• Höhenverstellung der Konstruktion
• Ausgleich von Gefällen
• Stabilisierung der Platten oder Balken

Dank der Höhenverstellung können auch sehr große Gefälle oder Höhenunterschiede ausgeglichen werden.

Mehr über Stelzlager:

→ Siehe auch: Verstellbare Terrassen Stelzlager - Anwendung, Aufbau und Auswahlkriterien

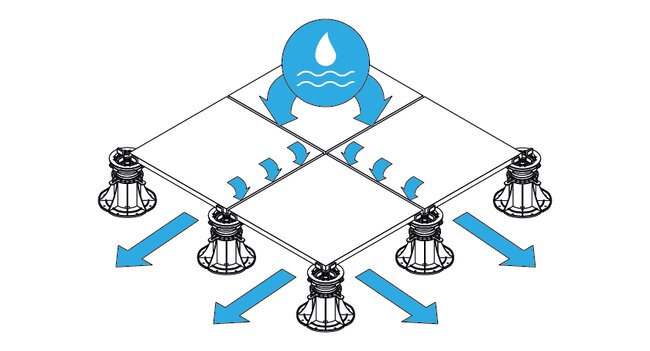

Einer der größten Vorteile des Stelzlager-Systems ist die Art der Wasserableitung.

Dank der Anhebung der gesamten Konstruktion gelangt Regenwasser durch die Fugen zwischen den Platten auf die Abdichtungsschicht, von wo es problemlos in Dachrinnen, Dachabläufe oder die Drainage abgeleitet wird.

Dank des Belüftungsraums staut sich das Wasser nicht unter den Platten, was das Risiko von Schäden erheblich reduziert.

Warum das wichtig ist:

→ Siehe auch: 5 Gründe, warum Wasser nach dem Regen auf der Terrasse stehen bleibt

Die Unterkonstruktion muss tragen:

1. das Gewicht aller Bodenbelagselemente
2. die Nutzlast (Personen, Möbel)
3. Punktlasten (Pflanzgefäße, Pergolen, Whirlpools)

Daher ist die korrekte Verteilung der Stelzlager entscheidend, damit das Gewicht gleichmäßig verteilt wird.

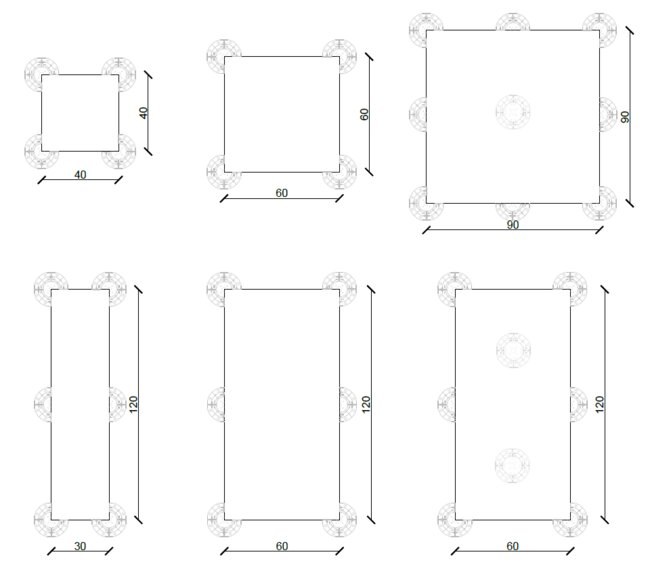

Typische Abstände:

• Platten 60×60 cm - Unterstützung an den Ecken
• Platten 60x120 cm - Unterstützung alle 60 cm - an den Ecken und in der Mitte der längeren Seite
• Platten 90×90 cm - Unterstützung alle 45 cm, auch in der Mitte der Platte
• große Formate - individuelles Projekt

Es ist immer ratsam zu prüfen, ob der jeweilige Plattentyp auf Stelzlagern montiert werden kann und welchen Abstand der Hersteller empfiehlt.

Zur Belastbarkeit der Systeme:

→ Siehe auch: Belastungen und Tragfähigkeit der Stelzlager Terrasse - was sollten Sie wissen?

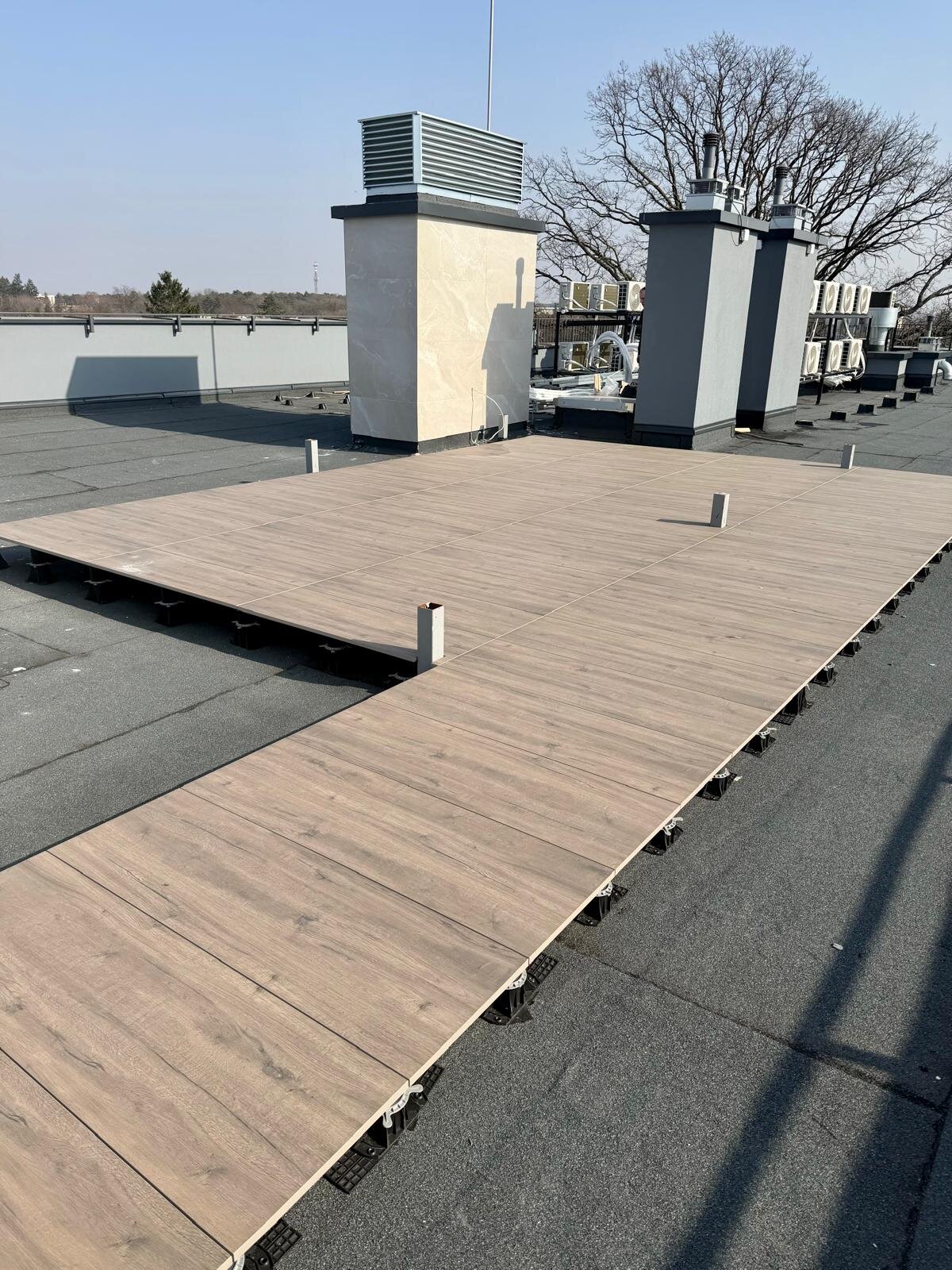

Auf Flachdächern erfüllt die Unterkonstruktion eine zusätzliche Funktion – sie schützt die Abdichtung. Obwohl die Stelzlager keine scharfen Kanten besitzen, wird bei empfindlicher Abdichtung die Verwendung von SBR-Schutzpads empfohlen.

Sie schützen nicht nur die Abdichtung, sondern erfüllen auch eine schalldämmende Funktion, die die Akustik verbessert (z. B. im Raum unter der Terrasse).

Eine solche Lösung wird häufig bei Bauinvestitionen und Gewerbeobjekten eingesetzt.
